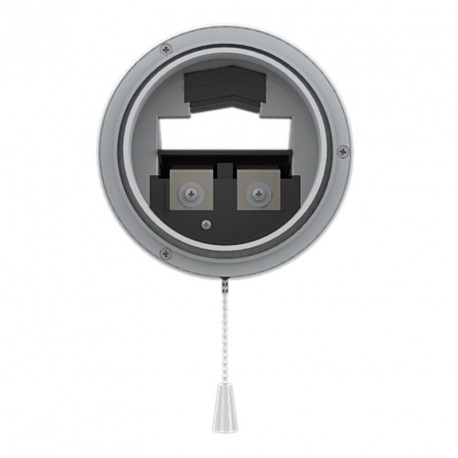

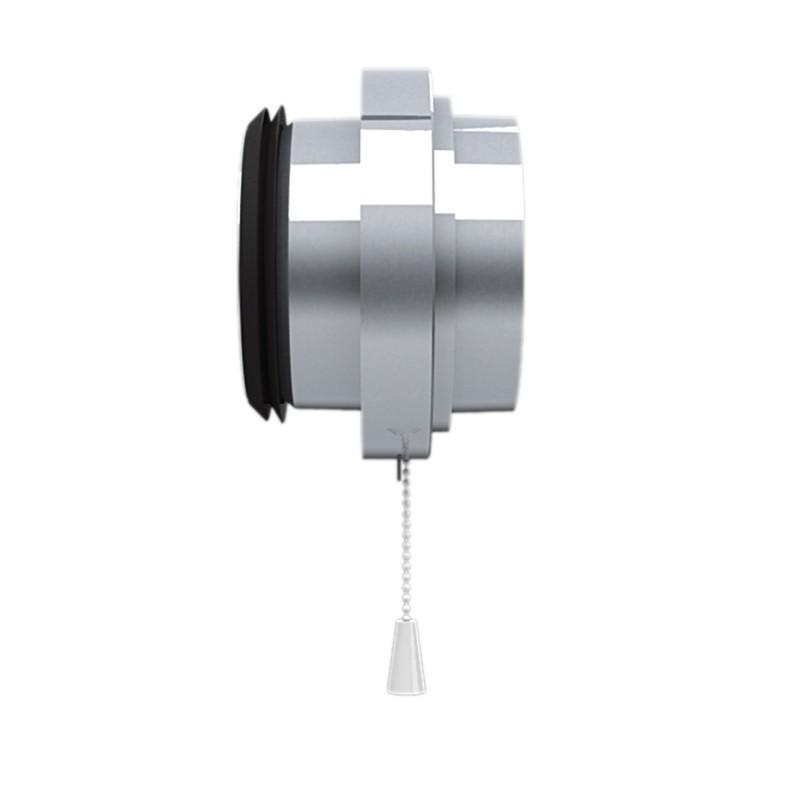

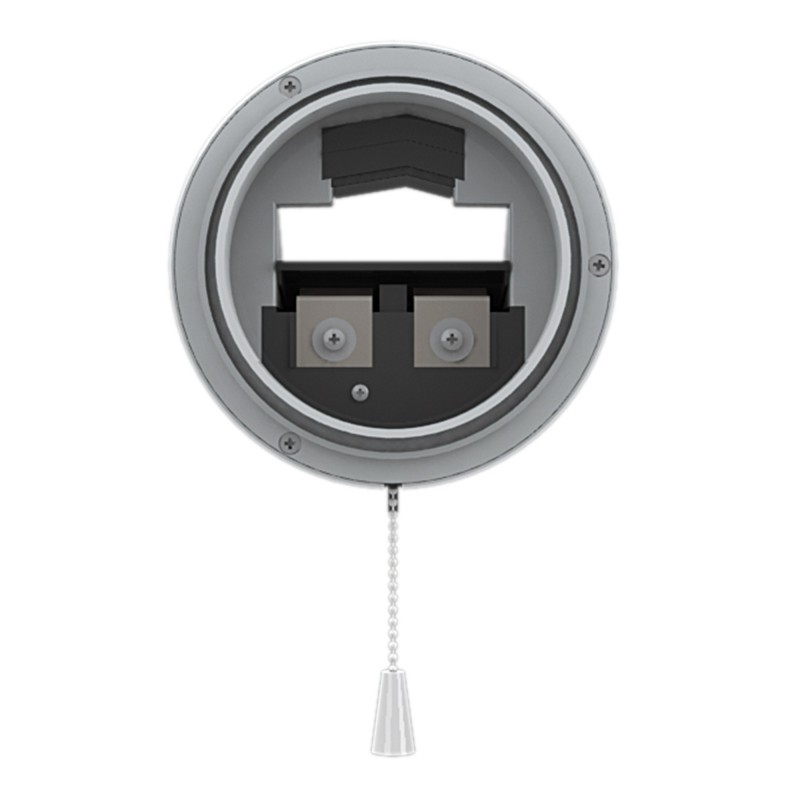

THERMOGAZ Agrandir l'image

THERMOGAZ

Bouches d'extraction VMC


Gaz

  • Faibles niveaux sonores
  • Entretien simple


Application
Plage d’utilisation : entre 80 et 140 Pa.
Raccordement des chaudières gaz d’une puissance de 23 kW maximum au réseau VMC.
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

5 débits : 20/75/100, 30/90/100, 45/105/100, 45/120/100, 45/135/100 m3/h.
Description
  • Corps en aluminium.
  • Chainette inox.
  • Tiroir amovible (volet de régulation, bilame et système d’ouverture débit complémentaire) en polyphtalamide.
  • 3 débits d’extraction : débit permanent autorégulé, débit complémentaire par chainette et débit gaz brûlés par bilame (fonction besoin de la chaudière).

Configuration VMC autoréglable GAZ - Données règlementaires selon DTU 68-3
  • Un système de VMC autoréglable GAZ comprend des entrées d'air autoréglables dans les pièces principales, des bouches d'extraction THERMOGAZ dans la cuisine et des bouches d'extraction autoréglables dans les autres pièces de service (SdB, WC)

Type de logement

ENTREE D’AIR

EXTRACTION D’AIR

Débit total extrait QM (m3/h)

Chambre

Séjour

Cuisine

Salle de bains

WC unique

WC multiples

Salle d’eau

F1 (WC séparé)

2xISOLA 2.45 + ISOLA 2.30

Thermogaz 20/75/100

ALIZE 15

ALIZE 15

130

F2 (WC séparé)

ISOLA 2.45

2xISOLA 2.30

Thermogaz 30/90/100

ALIZE 15

ALIZE 15

130

F3

ISOLA 2.30

2xISOLA 2.30

Thermogaz 45/105/100

ALIZE 30

ALIZE 15

150

F4

ISOLA 2.30

ISOLA 2.45

Thermogaz 45/120/100

ALIZE 30

ALIZE 30

ALIZE 15

180

F5

ISOLA 2.30

ISOLA 2.45

Thermogaz 45/135/100

ALIZE 30

ALIZE 30

ALIZE 15

ALIZE 15

210

F6 et plus

ISOLA 2.22

ISOLA 2.45

Thermogaz 45/135/100

ALIZE 30

ALIZE 30

ALIZE 15

ALIZE 15

210

F7

ISOLA 2.22

ISOLA 2.45

Thermogaz 45/135/100

ALIZE 30

ALIZE 30

ALIZE 15

ALIZE 15

225

Thermogaz-eclate
1. Corps en aluminium moulé
2. Bilames
3. 4. Volet et tiroir : en matière plastique hautes performances thermiques (polyphtalamide)
5. Manchette de raccordement chaudière
6. Manchette de raccordement conduit

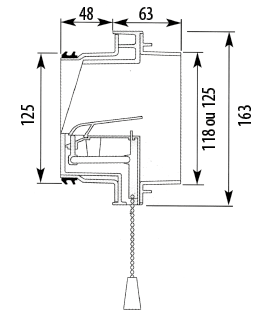

Thermogaz-dim

7. Joint d’étanchéité
8. Cordon de manoeuvre
9. Témoin d’ouverture du débit complementaire

Close Open Caractéristiques détaillées

Pages catalogue texte (CT)

Close Open Prix tarif public

Pages catalogue prix (CP)

Close Open Certificats Performance / Environnement

OPTAIR VMC
Télécharger OPTAIR VMC Media locked
Logiciel de dimensionnement et de devis des installations de VMC

  • Dimensionnement des réseaux et sélection du ventilateur adapté.
  • Fonctionne pour toute installation auto-réglable, hygro-réglable et gaz.
  • Calculs conformes aux normes en vigueur.
  • Fournit une liste détaillée et chiffrée du matériel sélectionné.
  • Permet la réalisation des devis à partir de la base de données des produits VIM.
  • Application possible en VMC simple-flux TERTIAIRE.

Avril 2017 – Nouvelle version (mise à jour automatique)

  • Calculs conformes au DTU 68.3, à la RT 2012, au nouvel avis technique hygro du 09/01/2017
  • Intégration des JBHB ECO ECM PR et JBRB ECOWATT PR
  • Nouveau système de gestion des vues (vues d'étages et vues 3D personnalisées)
Télécharger le manuel d'utilisation
