DCTS-A - DCTD-A

Diffuseurs circulaires

Thermostatiques

DCTD-A Agrandir l'image

DCTS-A - DCTD-A

Diffuseurs circulaires


Thermostatiques

  • Réglage automatique position chaud / froid
  • Diffusion d’air optimale été / hiver
  • Fonctionnement sans énergie auxiliaire
  • Finition blanc RAL 9003 mat

Application
Chauffage / climatisation / ventilation.
Installation en faux plafond ou sur conduit exposé.
Particulièrement adapté aux locaux de moyenne hauteur 3 m < H < 5 m.
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Débits de 100 à 3 000 m3/h.
2 modèles :

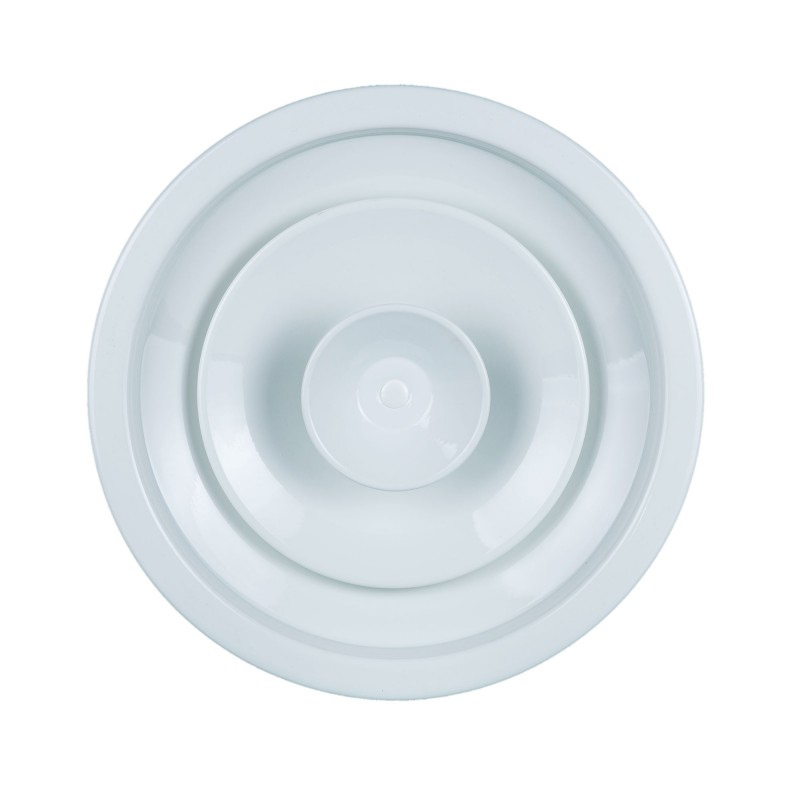

  • DCTS - A : modèle circulaire standard, raccordement Ø160 à 500 mm.

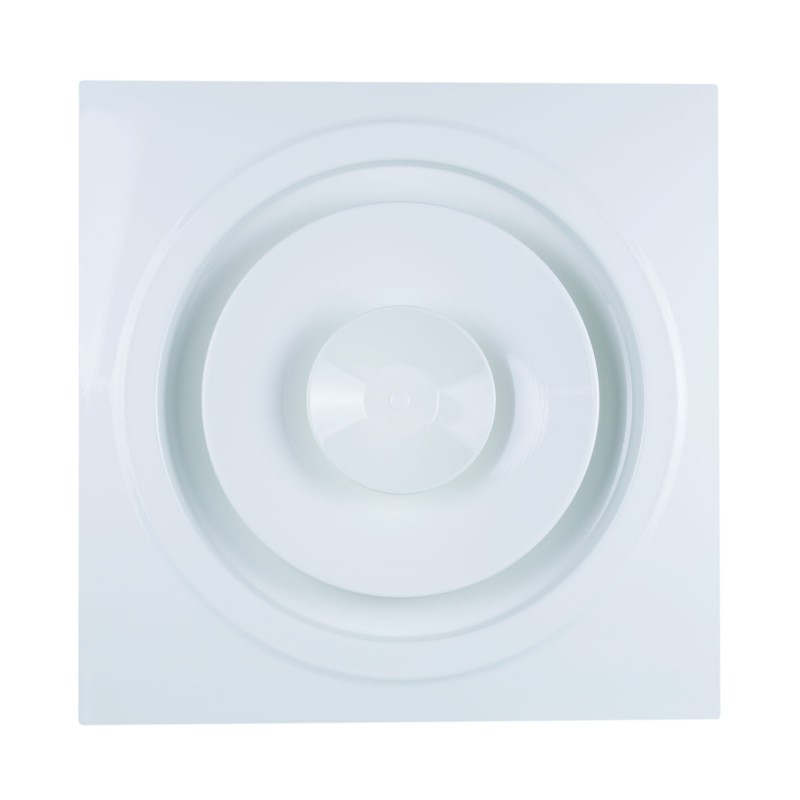

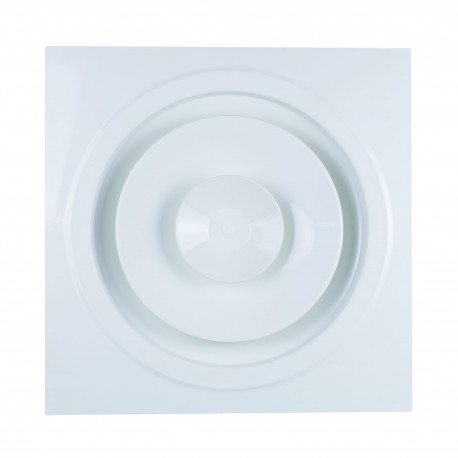

  • DCTD - A : modèle sur plaque pour dalle 600 x 600, raccordement Ø160 à 315 mm.

Description
  • Corps et cônes en aluminium peint en blanc RAL 9003 mat.
  • Mouvement des cônes internes assuré par des ressorts à mémoire de forme dont la compression varie selon la température de soufflage (air primaire).
  • Fonctionnement garanti pour plus de 100 000 cycles - Testé CETIAT.
  • Mode chauffage
    • Lorsque la température de l’air primaire atteint 25°C le ressort commence à s’allonger et les cônes internes remontent à l’intérieur du diffuseur - la position maxi est obtenue vers 40°C.
    • L’air chaud est soufflé vers le bas.
  • Mode rafraîchissement / isotherme
    • Lorsque la température atteint 20°C - le ressort commence à se comprimer et les cônes internes sortent pour dépasser du diffuseur - la position maxi est obtenue vers 15°C.
    • L’air froid / isotherme est soufflé horizontalement avec effet coanda en cas de faux plafond.
DCTS-A



Modèle ØA ØB H ØN E
160 280 335 110 158 40
200 360 423 120 198 40
250 445 517 135 248 40
315 560 640 145 313 40
355 640 730 185 353 50
400 680 776 185 398 50
450 735 825 185 448 50
500 805 917 185 498 50


DCTD-A


Modèle ØA H ØN E
160 280 103 158 35
200 360 111 198 35
250 450 120 248 35
315 498 113 313 35
