REIC
Registres circulaires
Galva - Diaphragme - Avec mesure du débit
Agrandir l'image
REIC
Nouveau produit
- Fiable et précis
- Facilité d’utilisation et de maintenance
- Mesure et réglage des débits
- Faible niveau acoustique
Application
À insérer dans les réseaux aérauliques nécessitant un réglage précis et un niveau sonore faible.
Mise en oeuvre très simple sur les conduits circulaires.
Opérations de contrôle et de réglage par l’extérieur du conduit.
Commander en ligne
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
11 modèles manuels : Ø80, 100, 125, 160, 200, 250, 315, 400, 500, 630 et 800 mm.
Description
Réglage
Description

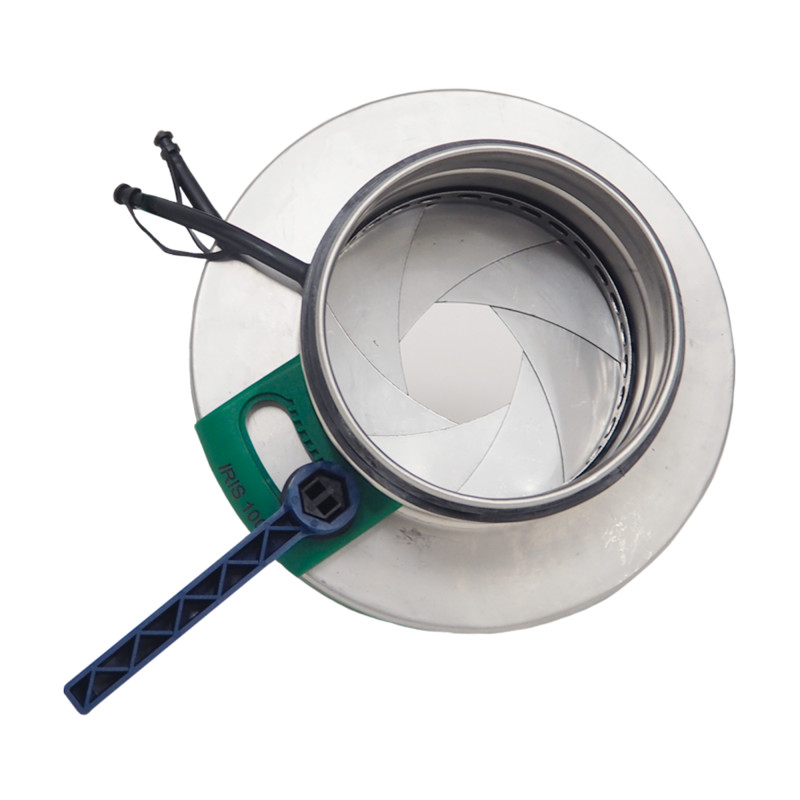

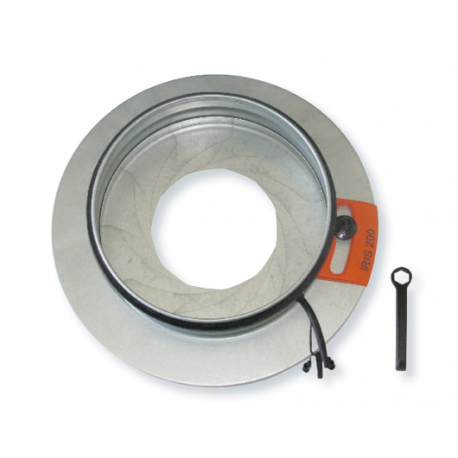

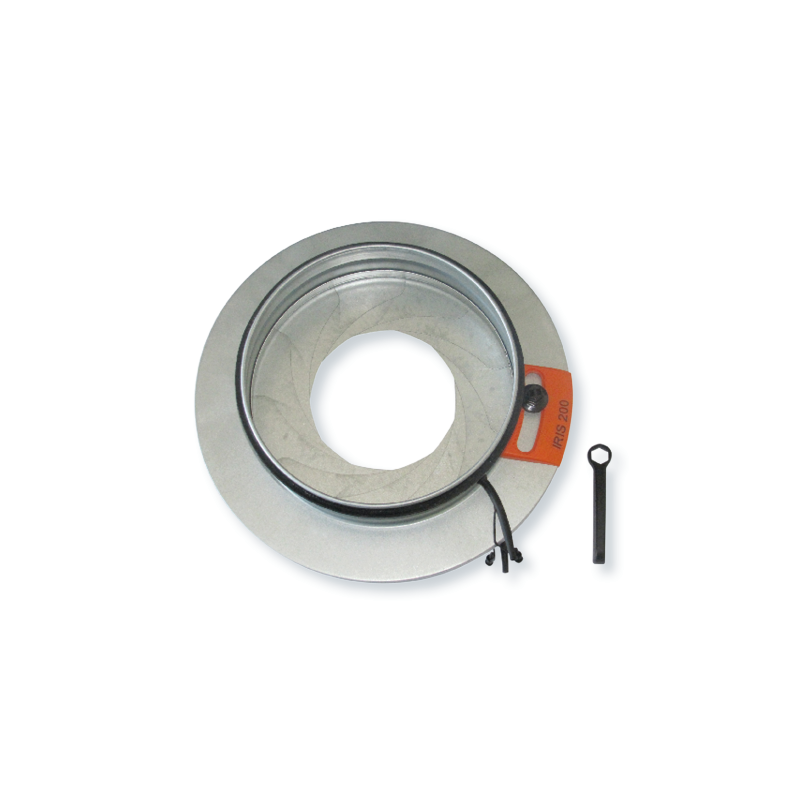

- Enveloppe et diaphragme réalisés en acier galvanisé Z275.
- Écrou de réglage avec clé en plastique.
- Raccordements circulaires équipés de joint d’étanchéité.
- Prises de pression intégrées.
- Précision de 7% sur le réglage du débit.
- Enveloppe classe C selon la norme EN1751.
Réglage
- Pour modifier le réglage du débit, dévisser l’écrou et faire tourner le disque externe. Une fois le débit obtenu, serrer à nouveau l’écrou.
- Pour la mesure, raccorder le manomètre aux prises de pression.
- La valeur de DP doit être reportée dans la courbe aéraulique. En fonction de la position de réglage, on détermine le débit qui passe à travers le registre.
- Le débit s’obtient par calcul en appliquant la formule Qv = K√ΔPm
|

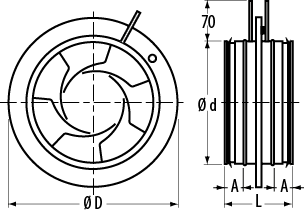

Désignation |
Ø d |
Ø D |
L |
A |
Poids |
|
REIC 80 |
79 |
125 |
115 |
35 |
0,5 |
|
REIC 100 |
99 |
165 |
115 |
30 |
0,6 |
|
REIC 125 |
124 |
188 |
115 |
30 |
0,7 |
|
REIC 160 |
159 |
230 |
115 |
30 |
1,0 |
|
REIC 200 |
199 |
285 |
120 |
30 |
1,4 |
|
REIC 250 |
249 |
335 |
135 |
40 |
2,0 |
|
REIC 315 |
314 |
405 |
140 |
40 |
2,6 |
|
REIC 400 |
399 |
525 |
150 |
55 |
6,5 |
|
REIC 500 |
499 |
655 |
150 |
52 |
9,0 |
|
REIC 630 |
629 |
815 |
160 |
60 |
16,0 |
|
REIC 800 |
799 |
1015 |
290 |
120 |
25,0 |
