PULSER - TTC Agrandir l'image

PULSER - TTC

Régulation de batteries


Régulateurs batteries électriques

  • Adapte la puissance au besoin
  • Sans perturbation magnétique
  • Simplicité d’utilisation

Application
Modulation de la puissance de chauffe en fonction de la consigne de température désirée dans un local ou dans la gaine.
Le fonctionnement des batteries électriques doit être asservi au fonctionnement du ventilateur et associé à plusieurs sécurités (dépressostats, temporisation post ventilation, thermostats de surchauffe …).
Régulateurs électroniques équipés de triacs.
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

PULSER : régulation des batteries monophasés
  • 3 régulateurs 16A (3,6kW maxi).

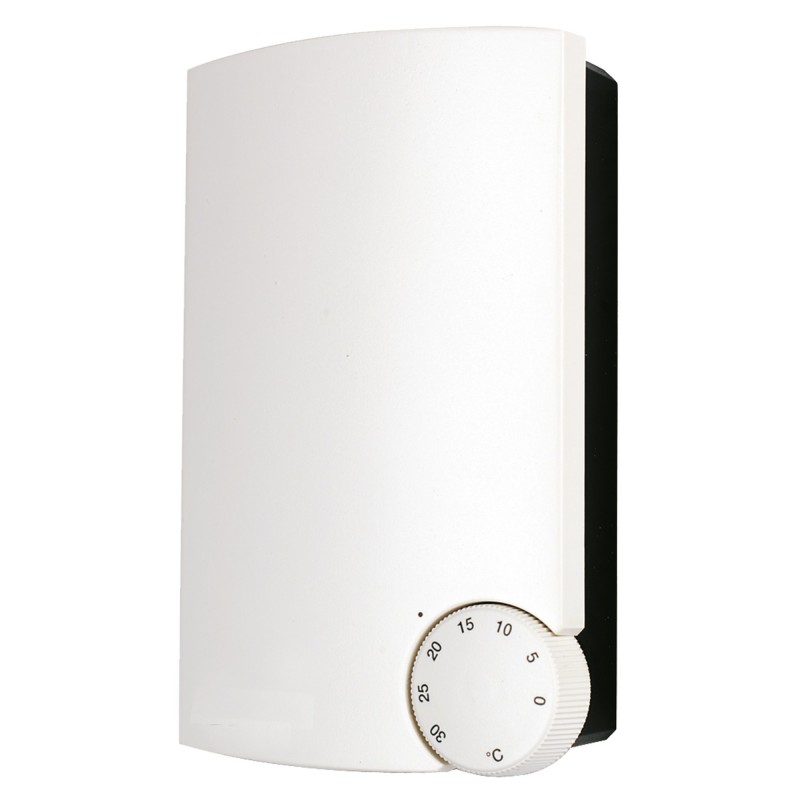

  • En standard : montage en ambiance. Sonde et réglage du point de consigne interne.
    • M : montage en ambiance avec entrée pour sonde de limitation en gaine mini/maxi.

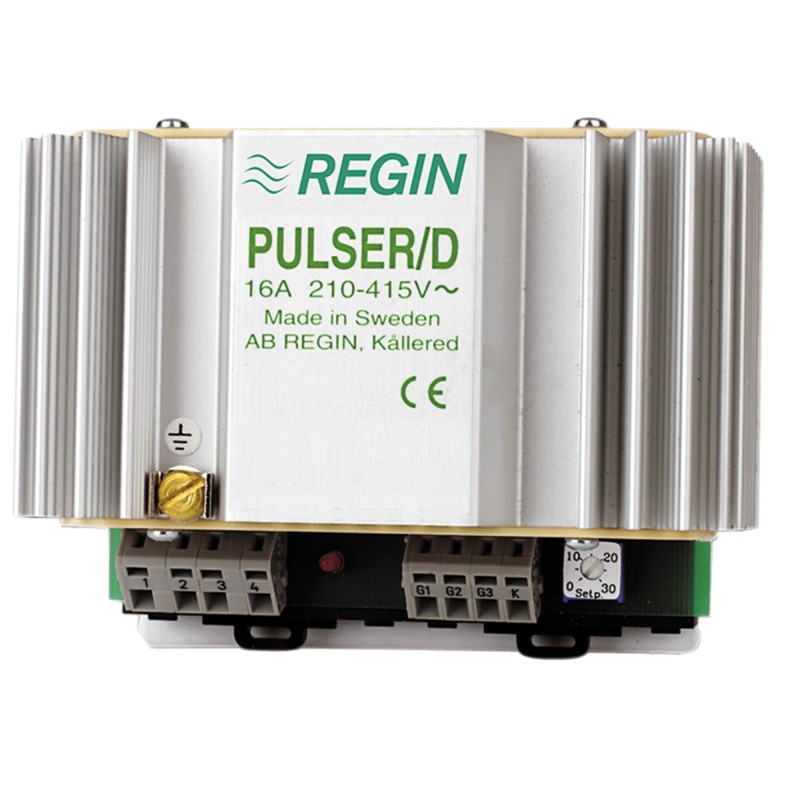

    • D : montage sur rail DIN. Sonde et réglage du point de consigne externe.
    • ADD : unité additionnelle monophasée 16A (3,6kW) permettant de doubler la puissance d’utilisation. Montage en ambiance.

TTC : régulation des batteries triphasées
  • 3 régulateurs 25A, 40A, 63A TTC25/40F/63F.
  • Unités aditionnelles pour augmenter la puissance.
    • TTC25X : unité additionnelle 25A.
    • TTC40FX : unité additionnelle 40A.
    • TTC63F : unité additionnelle 63A.
    • TTS6D : séquenceur pour commande multi-étages (6 sorties relais).
  • En standard : montage sur rail DIN.

Description

PULSER
  • Commande progressive : régulation chrono-proportionnelle par triac.
  • Utilisation possible avec une sonde intégrée ou externe (sonde NTC : TGK ou TGR).
  • Réglage du point de consigne interne ou externe (potentiomètre TBI).
  • Tension d’alimentation : monophasée 230VAC.
  • Point de consigne : 0…30°C (la sonde détermine la plage de températures).
  • Sortie de puissance :
    • 16A (mini 1A),
    • 3,6kW maxi.
TTC
  • Commande progressive, régulation chrono-proportionnelle par triac.
  • Adaptation automatique de la fonction P ou PI.
  • Fonctionne avec un signal de commande externe 0…10V.
  • Tension d’alimentation : 3 phases 210…415VAC.
  • Sortie de puissance :
    • 25A, 17kW, tri 400V (TTC25, TTC25X),
    • 40A, 27kW, tri 400V (TTC40F, TTC40FX),
    • 63A, 44kW, tri 400V (TTC63F).
  • Point de consigne 0…30°C : la sonde détermine la plage (sonde NTC : TGK ou TGR).
  • Entrées 2 sondes : sonde principale et sonde de limite mini/maxi.
  • Signal de commande 0…10V.
  • Indice de protection : IP20.
TTS
  • En complément du TTC pour augmenter la capacité de commande.
  • Commandé par régulateurs TTC25/40F/63F ou tout régulateur avec sortie 0…10V.
  • Tension d’alimentation : 24 VAC (avec transformateur TRAFO).
  • Sortie jusqu’à 6 relais, 2A, 240VAC, relais NO. Pour commande séquentielle ou binaire de contacteur de puissance.
  • Entrée, 0…10V de commande du TTC.
  • Indice de protection : IP20.
  • Possibilité de commander de 1 à 5 étages de puissance de batterie (prévoir contacteurs de puissance en plus) et une post-ventilation de 3 min grâce à la sortie relais.
PULSER M - PULSER ADD
PULSER-M-ADD-dim

PULSER D
PULSER-D-dim

TTC 25/TTC 25X
TTC-25-dim

TTC 63F
TTC-63F-dim


TTC 40F

TTC-40F-dim


TTS 6D

TTC-6D-dim
