TCBT ATEX

Ventilateurs axiaux ATEX

Tubulaires < 43 000 m3/h

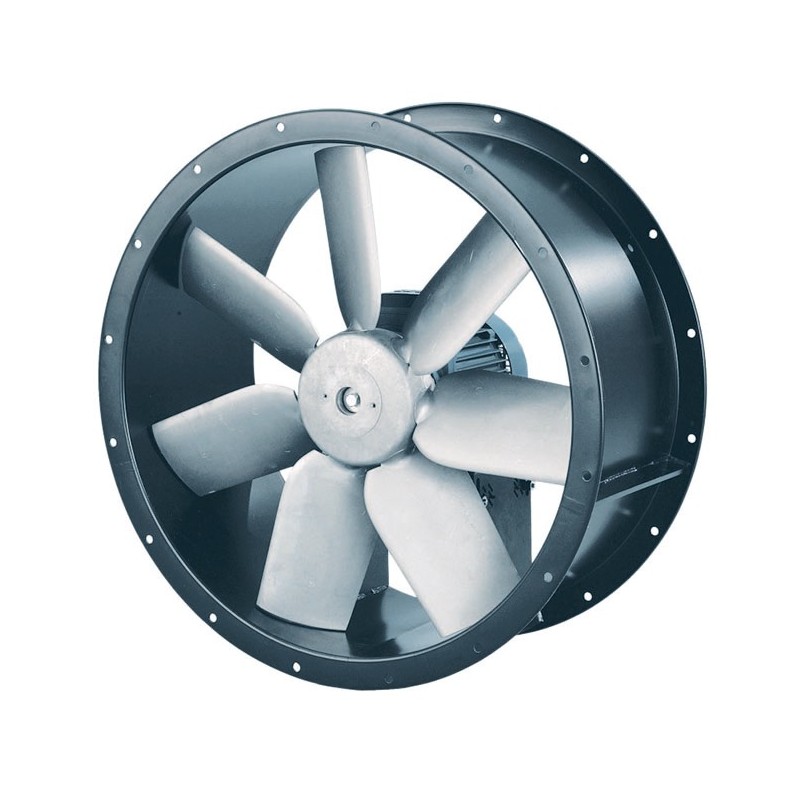

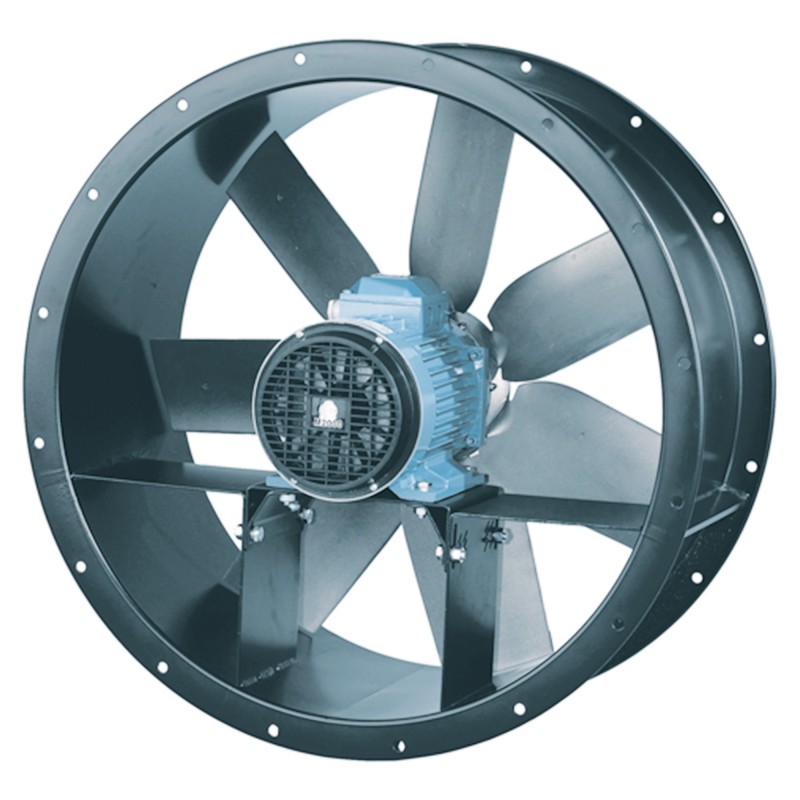

TCBT avant Agrandir l'image

TCBT ATEX

Ventilateurs axiaux ATEX


Tubulaires < 43 000 m3/h

PIC-ErP-non-applicable.jpg ErP non applicable
ATEX
PIC-ATEX.jpg PIC-logiciels.jpg

  • Conformité Norme ATEX Zone 1 et 2 Gaz , Zone 22 poussière
  • TCBT Exd anti-déflagrant
  • TCBT Exe sécurité augmentée
  • TCBT Extc protection par enveloppe
  • Encombrement très réduit

Application
Extraction d’air propre ou peu poussiéreux ou ventilation de locaux dont l’atmosphère contient un ou plusieurs composés explosifs.
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Conformes à la directive 2014/34/UE ATEX

Zone ATEX Gaz :
TCBT Exd : II 2G Exd IIB T4
  • 2 tailles de diamètres : 710 / 800.
  • Débits de 10 000 à 42 500 m3/h.
TCBT Exe : II 2G Exe II T3
  • 9 tailles de diamètres : 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800.
  • Débits de 1 000 à 42 500 m3/h.
Zone ATEX Poussières :
TCBT Extc : II 3D Extc IIIB T125° poussières non conductrices
  • 2 tailles : 710 / 800.
  • Débits de 10 000 à 42 500 m3/h.

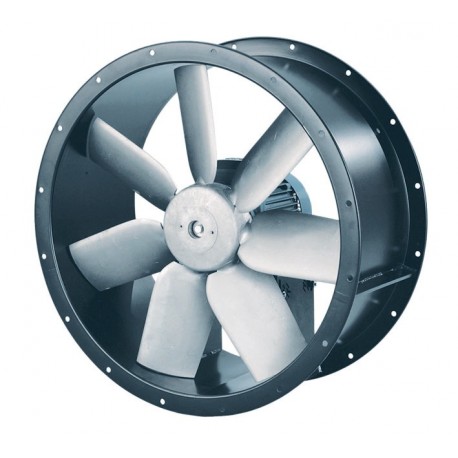

Construction
  • Virole avec anneaux aluminium et brides en acier protégé de la corrosion par cataphorèse plus peinture polyester noire RAL 9011.
  • Hélice en aluminium équilibrée suivant ISO 1940, pales fixes diamètres 250 à 400 mm, calables à l’arrêt de 450 à 800 mm.
  • Sens de l’air B en standard : hélice > moteur.
  • La totalité de l’ensemble : virole / hélice / support moteur, forme un système anti-étincelles.

Motorisation
  • Moteur IP55, IE1 ou IE2, classe F, sans protection thermique, à bride B5 sauf modèles 315 à 630 et 6/710 à pattes B3.
  • Moteur triphasé 230/400V 50Hz ou 400V 50Hz, 1 vitesse, suivant caractéristiques techniques.

Sélection ventilateurs techniques

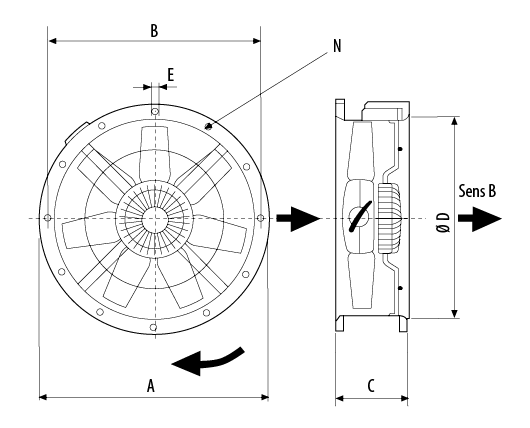

TCBT Tailles 250 à 710

Taille

ØA

ØB

C

ØD

ØE

Nbre de trous

315

386

355

170

315

10

8

355

426

395

170

355

10

8

400 (6 pôles)

487

450

170

400

12

8

400 (4 pôles)

487

450

210

400

12

8

450

537

500

180

450

12

8

500

595

560

180

500

12

12

560

655

620

240

560

12

12

630

725

690

240

630

12

12

710 (6 pôles)

806

770

240

710

12

16



TCBT Tailles 710 à 800


Taille

ØA

B

C

ØD

E

4 pôles

6 pôles

8 pôles

710/L (4 pôles)

806

770

380

710

415

710/H (4 pôles)

806

770

380

710

444

800/L

896

860

380

800

437

408

383

800/K

896

860

380

800

448

437

408

800/G

896

860

380

800

447 (5,5kW)

515 (7,5kW)

448

437

800/H

896

860

380

800

515

477

437
