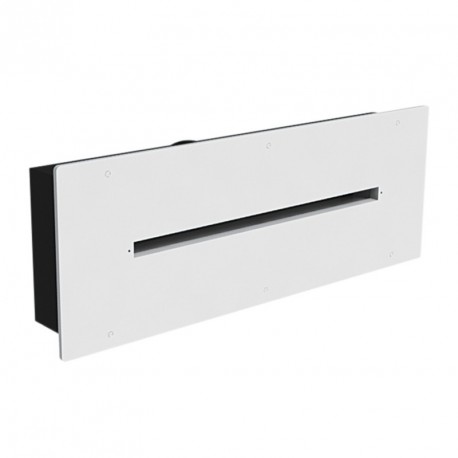

STM - SRT - SRT+ Agrandir l'image

STM - SRT - SRT+

Entrées d'air


Silencieux de traversée de mur

  • Isolement acoustique
  • Intégration dans les doublages de mur


Application
Habitat collectif : systèmes simple flux autoréglables et hygroréglables - séjours, chambres.
Utilisé en association avec des entrées d’air autoréglables et des entrées d’air hygroréglables.
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

3 modèles avec des isolements acoustiques croissant. Dans l’ordre :
  • STM : silencieux de traversée de mur réalisé en polystyrène. Isolement acoustique 49 à 51 dB.
  • SRT : silencieux de traversée de mur réalisé en tôle. Isolement acoustique 51 à 54 dB.
  • SRT+ : silencieux de traversée de mur réalisé en tôle, acoustique renforcée. Isolement acoustique 54 à 57 dB.

Description

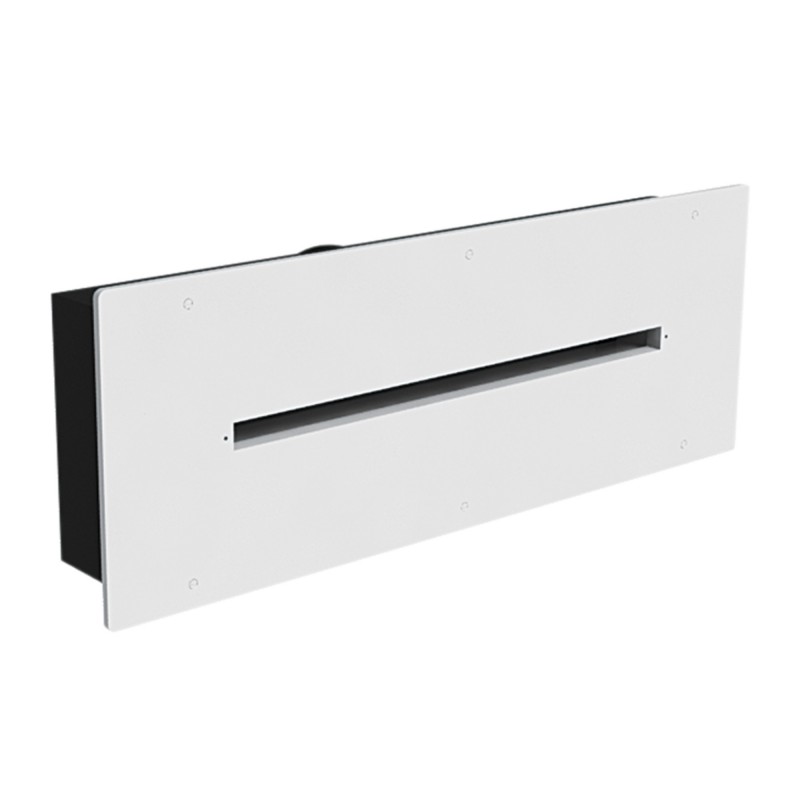

STM
  • Réalisé en polystyrène choc.
  • Possibilité de kit STM avec : entrée d’air (M ou ISOLA HY) + manchon plastique MPR et sa plaque de finition + silencieux STM + Manchon PVC + Grille de façade GAE 125.
  • Possibilité de moduler les isolements grâce à des manchons acoustiques kit STM MAC : ajout d’un manchon acoustique MAC au kit STM.

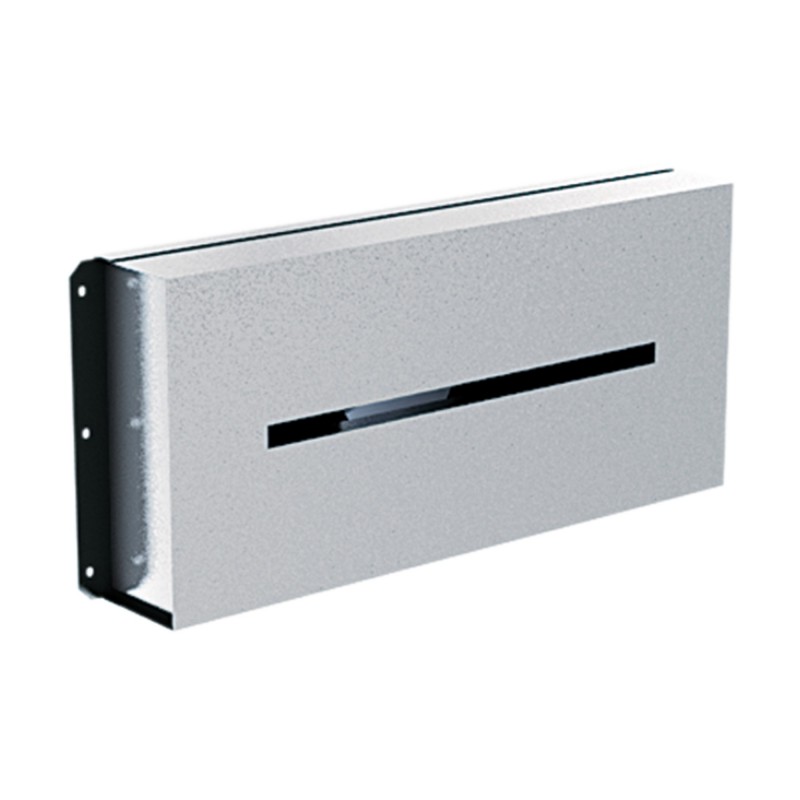

SRT - SRT+
  • Réalisé en tôle.
  • Possibilité de kit SRT avec : entrée d’air (M-G ou AIRA HY) + manchon plastique de réglage MPR et sa plaque de finition + silencieux SRT + Manchon PVC + Grille de façade GAP 125.
  • Kit SRT+ avec : entrée d’air (ISOLA 2 ou ISOLA HY) + manchon plastique de réglage MPR et sa plaque de finition + silencieux SRT+ + Manchon PVC + Grille de façade GAP 125.

Configuration VMC Hygroréglable (Hygro A) - Données selon Avis Technique 14/13 - 1919
  • Un système de VMC hygroréglable A comprend des entrées d'air autoréglables dans les pièces principales et des bouches d'extraction hygroréglables dans les pièces de service (cuisine, sdb, WC)

Configuration de base*

Type de logement

ENTRÉES D’AIR

BOUCHES D’EXTRACTION ALIZÉ

Séjour

Chambre

Cuisine

Salle de bains 1 ou Salle de bains

avec WC commun

Salle de bains 2

WC

Salle d’eau

F1 (WC dans SdB)

2x45

HYGRO 10/40/90

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F1 (WC séparé)

2x45

HYGRO 10/40/90

HYGRO 5/40

TEMPO/VISION 5/30

HYGRO 5/40

F2 (WC dans SdB)

2x30

30

HYGRO 10/40/90

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F2 (WC séparé)

2x30

30

HYGRO 10/40/90

HYGRO 10/40

TEMPO/VISION 5/30

HYGRO 5/40

F3 (WC dans SdB)

2x30

30

HYGRO 10/45/120

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F3 (WC séparé)

2x30

30

HYGRO 10/45/120

HYGRO 10/40

TEMPO/VISION 5/30

HYGRO 5/40

F4 (WC dans SdB)

45

30

HYGRO 10/45/120

HYGRO VISION/TEMPO 15/45/45

HYGRO 5/40

F4 (WC séparé)

45

30

HYGRO 10/45/120

HYGRO 10/45

TEMPO/VISION 5/30

HYGRO 5/40

F5 (WC dans SdB)

45

30

HYGRO 10/45/135

HYGRO VISION/TEMPO 15/45/45

HYGRO 5/40

F5 (WC séparé)

45

30

HYGRO 10/45/135

HYGRO 10/45

TEMPO/VISION 5/30

HYGRO 5/40

F6 (WC dans SdB + 1 SdB)

45

22

HYGRO 10/45/135

HYGRO VISION/TEMPO 15/45/45

HYGRO 15/45

HYGRO 5/40

F6 (2 SdB + 1 WC séparé)

45

22

HYGRO 10/45/135

HYGRO 10/45

HYGRO 15/45

TEMPO/VISION 5/30

HYGRO 5/40

F7 (WC dans SdB + 1 SdB)

45

22

HYGRO 10/45/135

HYGRO VISION/TEMPO 15/45/45

HYGRO 15/45

HYGRO 5/40

F7 (2 SdB + 1 WC séparé)

45

22

HYGRO 10/45/135

HYGRO 10/45

HYGRO 15/45

TEMPO/VISION 5/30

HYGRO 5/40

*Pour plus de précisions et pour les configurations avec «pièces techniques supplémentaires» se référer à l’avis technique sur www.vim.fr

Chaque entrée d’air de module 45 m3/h peut être remplacée par deux entrées d’air de module 22 m3/h ou trois entrées d’air de module 15 m3/h.

Chaque entrée d’air de module 30 m3/h peut être remplacée par deux entrées d’air de module 15 m3/h.


Configuration VMC Hygroréglable (Hygro B) - Données selon Avis Technique 14/13 - 1919
  • Un système de VMC hygroréglable B comprend des entrées d'air hygroréglables dans les pièces principales (sauf F1) et des bouches d'extraction hygroréglables dans les pièces de service (cuisine, sdb, WC)

Configuration de base*

Type de logement

ENTRÉES D’AIR

BOUCHES D’EXTRACTION ALIZÉ

Séjour

Chambre

Cuisine

Salle de bains 1 ou Salle de bains

avec WC commun

Salle de bains 2

WC

Salle d’eau

F1 (WC dans SdB)

*

HYGRO 10/40/90

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F1 (WC séparé)

*

HYGRO 10/40/90

HYGRO 5/40

TEMPO/VISION 5/30

HYGRO 5/40

F2 (WC dans SdB)

HY

HY

HYGRO 10/40/90

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F2 (WC séparé)

HY

HY

HYGRO 10/40/90

HYGRO 5/40

TEMPO/VISION 5/30

HYGRO 5/40

F3 (WC dans SdB)

HY

HY

HYGRO 10/45/120

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F3 (WC séparé)

HY

HY

HYGRO 10/45/120

HYGRO 5/40

TEMPO/VISION 5/30

HYGRO 5/40

F4 (WC dans SdB)

HY

HY

HYGRO 10/45/120

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F4 (WC séparé)

HY

HY

HYGRO 10/45/120

HYGRO 5/40

TEMPO/VISION 5/30

HYGRO 5/40

F5 (WC dans SdB)

HY

HY

HYGRO 15/45/135

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F5 (WC séparé)

HY

HY

HYGRO 15/45/135

HYGRO 5/40

TEMPO/VISION 5/30

HYGRO 5/40

F6 (WC dans SdB + 1 SdB)

HY

HY

HYGRO 10/45/135

HYGRO VISION/TEMPO 10/45/45

HYGRO 15/45

HYGRO 5/40

F6 (2 SdB + 1 WC séparé)

HY

HY

HYGRO 10/45/135

HYGRO 5/40

HYGRO 15/45

TEMPO/VISION 5/30

HYGRO 5/40

*Pour plus de précisions ou pour les configurations avec «pièces techniques supplémentaires» se référer à l’avis technique sur www.vim.fr

Chaque entrée d’air de module 45 m3/h peut être remplacée par deux entrées d’air de module 22 m3/h ou trois entrées d’air de module 15 m3/h.

STM


SRT

SRT+

Close Open Caractéristiques détaillées

Pages catalogue texte (CT)

Close Open Prix tarif public

Pages catalogue prix (CP)

Close Open Certificats Performance / Environnement

OPTAIR VMC
Télécharger OPTAIR VMC Media locked
Logiciel de dimensionnement et de devis des installations de VMC

  • Dimensionnement des réseaux et sélection du ventilateur adapté.
  • Fonctionne pour toute installation auto-réglable, hygro-réglable et gaz.
  • Calculs conformes aux normes en vigueur.
  • Fournit une liste détaillée et chiffrée du matériel sélectionné.
  • Permet la réalisation des devis à partir de la base de données des produits VIM.
  • Application possible en VMC simple-flux TERTIAIRE.

Avril 2017 – Nouvelle version (mise à jour automatique)

  • Calculs conformes au DTU 68.3, à la RT 2012, au nouvel avis technique hygro du 09/01/2017
  • Intégration des JBHB ECO ECM PR et JBRB ECOWATT PR
  • Nouveau système de gestion des vues (vues d'étages et vues 3D personnalisées)
