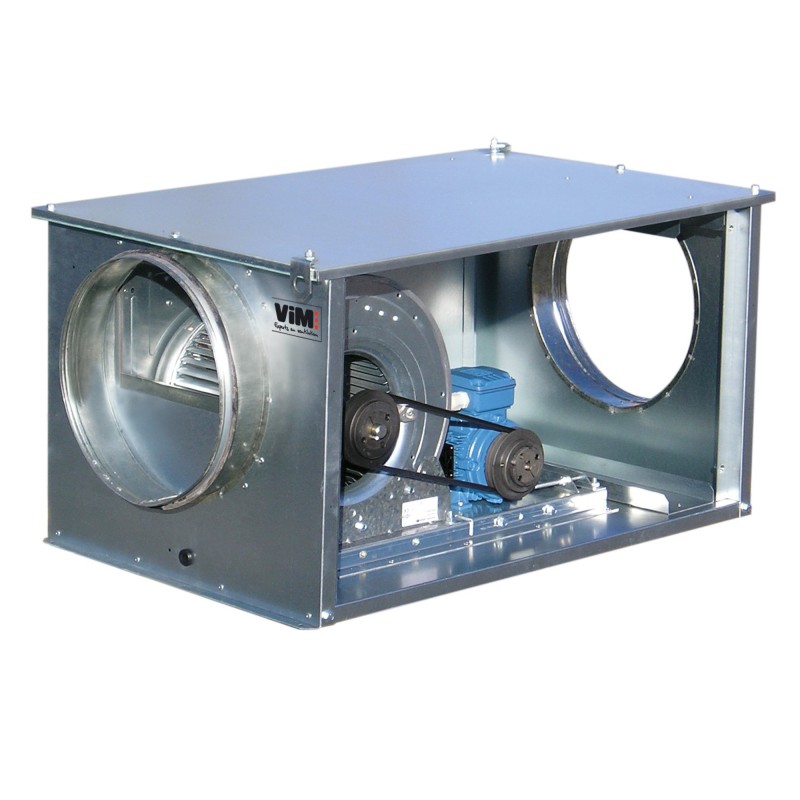

KSBP
Neues Produkt
- Vielseitigkeit der Verwendung
- Kreisförmiger Inline-Anschluss
- Riemenscheibe mit variablem Antrieb
Anwendungen:
Frischluftblasen in VMC-Anlagen in Tertiärgebäuden oder Rauchabsaugung.
Kann zur Absaugung abgestandener Luft verwendet werden.
Installation auf dem Dachboden oder auf der Terrasse mit Zubehör.
-
Beschreibung
-

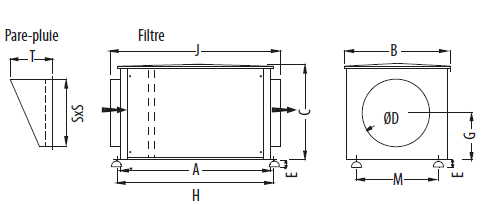

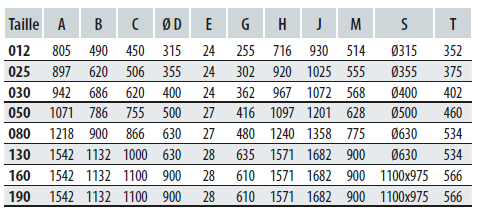

Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
3 Motortypen:
Durchflussraten von 250 bis 25.000 m3 / h.
2 Versionen: Standard und isolierte 25 mm Glaswolle.
Mit INTZ oder INTZ + BDEZ.
Konstruktion
Motorisierung
- KSBP 1: 1 Geschwindigkeit.
- KSBP 3: 2-Gang-Dahlander-Wicklungen.
- KSBP 6: 2 unabhängige Wicklungsgeschwindigkeiten.
Durchflussraten von 250 bis 25.000 m3 / h.
2 Versionen: Standard und isolierte 25 mm Glaswolle.
Mit INTZ oder INTZ + BDEZ.
Konstruktion
- Gehäuse aus verzinktem Stahlblech.
- Verbindungsbolzen mit VELODUCT®-Dichtungen für eine schnelle und wasserdichte Montage.
- Entladung des Gehäuses durch flexible Dichtung vom Lüfter getrennt.
- Doppeleinlasslaufrad mit Aktion.
- Filterschublade. G4 Filter als Zubehör.
- Keilriemenantrieb mit variabler Antriebsscheibe (außer KSBP 3-160 und 6-160 mit fester Riemenscheibe).
- INTZ: Vorhängeschloss-Näherungsschalter mit montierter / verdrahteter Positionsrückmeldung.
- BDEZ: Druckschalter montiert, nicht an die Luft angeschlossen, vor Ort einzustellen.
Motorisierung
- Fußmotor B3, IP55, Klasse F, integrierter Wärmeschutz mit normalerweise geschlossenem Kontakt (Zapfwelle) nicht angeschlossen.
- 1 dreiphasige Drehzahl 230 / 400V, 50Hz, IE1, IE2 oder IE3 je nach Leistung, variabel in der Frequenz.
- 2 dreiphasige Drehzahlen 400V, 50Hz.
Installationsanleitung
Installationsanleitung (NT)
Feuer- / Rauchabsaugungszertifikate
Brandklassifizierungsbericht (PVFEU)
↑
