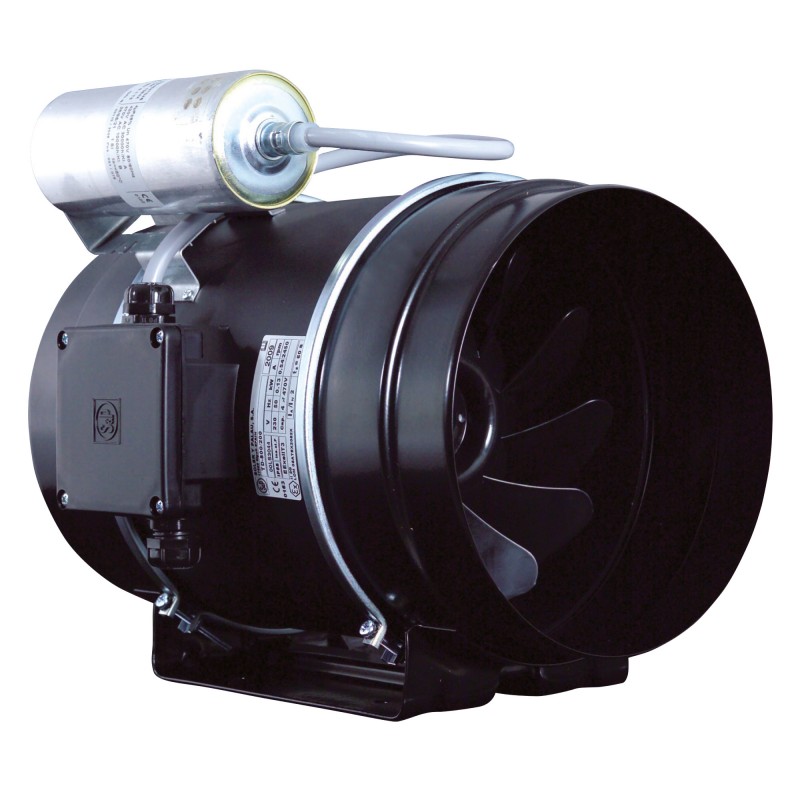

TD ATEX

ATEX Axialventilatoren

Rohrförmig - zentrifugal

TD ATEX Größer anzeigen

TD ATEX

ATEX Axialventilatoren


Rohrförmig - zentrifugal

PIC-ErP-non-applicable.jpg ErP nicht anwendbar
ATEX
PIC-ATEX.jpg PIC-logiciels.jpg

  • Einhaltung der Gasnormen ATEX Zone 1 und 2.
  • TD Exeb erhöhte die Sicherheit

Anwendungen:

Installation von kreisförmigen Netzen an allen Punkten.
Inneninstallation in einer ATEX-Umgebung und Behandlung eines ATEX-Gases.
Luftstromtemperatur -20 ° C bis 40 ° C.

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

Durchflussraten von 1.020 bis 1.320 m3/ h.
Entspricht der ATEX-Richtlinie 2014/34 / EU
ATEX Gaszone: II 2G Exeb IIB T3 Gb.
3 Größen: 800/200, 1.100 / 250 und 1.200 / 315.
3 Durchmesser: 200, 250 und 315 mm.

Konstruktion
  • TD-800/200 aus antistatischen Kunststoffen.
  • Andere Modelle aus Stahlblech, geschützt durch schwarze Polyesterfarbe.
  • Hocheffiziente Helico-Zentrifugalturbine aus Aluminium, bestehend aus 2 abnehmbaren Teilen: Halterung / Motor + Rad.
  • Einfache Wartung. Eingriffe am Motor und / oder Rad ohne Demontage des Flugnetzes.

Motorisierung
  • Außenklemmenkasten, wasserdicht IP55, flammhemmender Kunststoff V0. ATEX-Kondensator.
  • Einphasige nicht variable Motoren mit 230 V, 50 Hz, IP44, Klasse B.

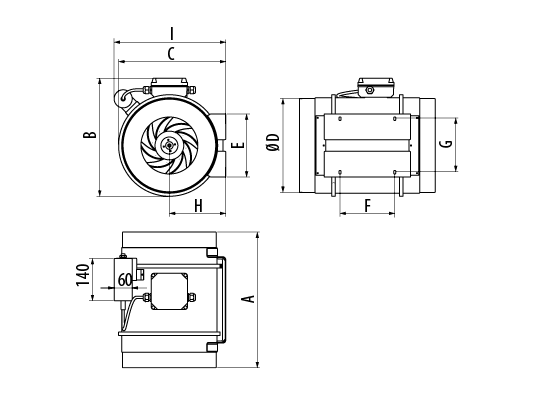

Auswahl der technischen Fans


ModellABCØDEFGHI
TD-800/200 ATEX 302 255 232.5 198 140 100 94 124 228.4
TD-1100/250 ATEX 386 324 291 248 168 145 140 155 339
TD-1200/315 ATEX 450 392 356 312 210 182 178 188 371

Schließen Öffnen Detaillierte Spezifikationen

Textkatalogseiten (CT)

Schließen Öffnen Öffentlicher Tarifpreis

Preiskatalogseiten (CP)

Schließen Öffnen Elektro- / ATEX-Zertifikate

ATEX-Zertifikat (AATEX)

EINFACH
Greifen Sie online auf die Software zu Medien gesperrt
Axialauswahlsoftware und Produkte der S & P-Gruppe

  • Erstellung eines technischen Datenblatts pro Lüfter mit dem auf der Kurve angeforderten Betriebspunkt, den technischen und akustischen Eigenschaften und den Maßzeichnungen
  • Druckmöglichkeit
  • Link zu allen technischen Katalogseiten
