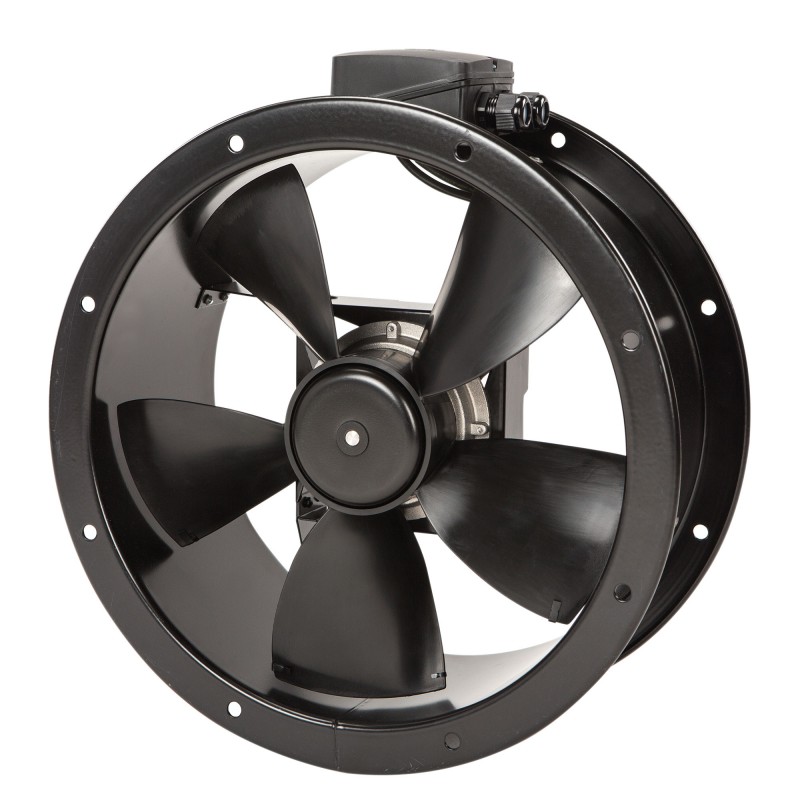

TXBR ECOWATT®
Axialventilatoren
Rohrförmig - ECM < 6.500 m3/h
Größer anzeigen
TXBR ECOWATT®
Neues Produkt
 |
ErP 2015-konform Fan |
|
 |
 |
|
- kompaktes Produkt
- Niedriger Geräuschpegel
- Mono-ECM-Motor mit niedrigem Verbrauch
Anwendung
Absaugen und Einleiten von Luft.
Luftstromtemperatur von -20°C bis +40°C.
Horizontaler oder vertikaler Einbau.
CAD / BIM
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
Strömung von 800 bis 6.500 m3/H.
5 Größen: 250 / 315 / 355 / 400 / 450 mm.
Konstruktion
Motorisierung
Auswahl an technischen Ventilatoren
5 Größen: 250 / 315 / 355 / 400 / 450 mm.
Konstruktion
- Zwinge aus behandeltem Stahlblech.
- „AMAX“-Stahlpropeller mit hohem Wirkungsgrad und niedrigem Geräuschpegel.
- Die Baugruppe ist durch Kataphorese und schwarze Polyesterfarbe vor Korrosion geschützt. Atmosphärische Korrosivitätskategorie C3 gemäß NF EN ISO 12944-2.
- Nächste dynamisch ausgewuchtete Propeller/Rotor-Anordnung ISO 1940.
- Luftrichtung B: Propeller > Motor.
Motorisierung
- Elektronisch kommutierter ECM-Motor mit Controller, einphasig 230 V ±10% 50/60Hz IP44.
- In die Steuerung integrierter Wärmeschutz.
- Anschlusskasten IP65.

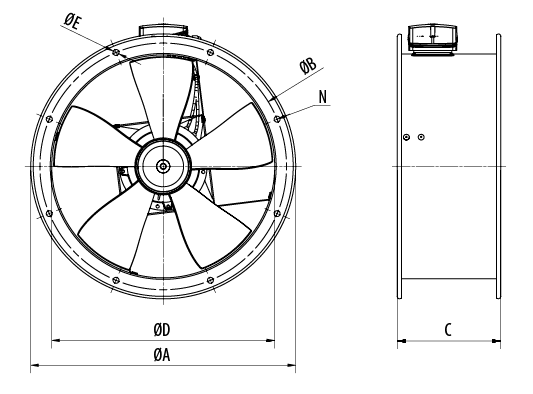

Auswahl an technischen Ventilatoren
|
Größe |
ØA |
ØB |
C |
ØD |
ØE |
Anzahl der Löcher |
|
250 |
327 |
292 |
180 |
256 |
10 |
4 |
|
315 |
386 |
355 |
180 |
319 |
10 |
8 |
|
355 |
426 |
395 |
180 |
359 |
10 |
8 |
|
400 |
487 |
450 |
210 |
403 |
12 |
8 |
|
450 |
537 |
500 |
210 |
452 |
12 |
8 |
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Katalogseiten - Andere
Öffentlicher Tarifpreis
Preiskatalogseiten (CP)
Installationsanleitung
Installationsanleitung (NT)
Elektro- / ATEX-Zertifikate
Elektrische CE-Erklärungen (DCCE)
Verschreibungshilfe
Spezifikationstext (TP)
↑
