MG2-A - MG2-A XL
Brandschutzklemmen
Brandschutzhülsen - Wandleuchte
Größer anzeigen
MG2-A - MG2-A XL
Neues Produkt
 |
- Aufputzmontage an der Wand oder Platte
- Schnelle Installation, kein Verstopfen
- Geeignet für PVC-, PE-, ABS-Rohre
Anwendungen:
Zur Installation um Kunststoffrohre (PVC, PE).
Soll die Ausbreitung von Feuer verhindern, wenn brennbare Rohre Feuer fangen (Temperatur um 150 ° C), indem die feuerfeste Abdichtung dieser Öffnungen sichergestellt wird.
Die Wiederherstellung der Brandklasse einer Wand oder Platte dauerte bis zu 180 Minuten (MG2 A).
Verwendung in Gebäuden.
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
MG2-A
MG2-A
MG2-A
- 13 Größen: Ø32 / Ø40 / Ø50 / Ø56 / Ø63 / Ø75 / Ø80 / Ø90 / Ø100 / Ø110 / Ø125 / Ø140 / Ø160 mm.
MG2-A
- 5 Größen: Ø200 / Ø250 / Ø315 / Ø355 / Ø400 mm.
| MG2-A | ||||
|---|---|---|---|---|
| Rohrmaterial | Durchmesser Ød (mm) | Betonwand/Porenbeton ≥100mm | Betonplatte / Porenbeton ≥150 mm | Gipskartonwand Typ F ≥100mm |
| PVC | 32-160 | EI 120 | EI 90 - EI 180 | EI 120 |
| PE | 32-160 | EI 120 | EI 120 - EI 180 | EI 120 |
| MG2-A | |||
|---|---|---|---|
| Rohrmaterial | Durchmesser Ød (mm) | Betonwand/Porenbeton ≥100mm | Betonplatte / Porenbeton ≥150 mm |
| PVC | 200-400 | EI 120 | EI 120 |
| PE | 200-250 | EI 90 - EI 120 | EI 120 |
- Die Brandschutzmanschette wird an einer Wand oder unter einer Decke um ein Kunststoffrohr (PVC, PE, ABS) montiert.
- Wanddurchdringung aus Beton oder Gipskarton (MG2-A) = eine Hülse auf jeder Seite.
- Betonplattenkreuzung = eine einzelne Hülse auf der Innenseite der Platte.
- Einbauversion für PVC/PE-HD-Rohr von Ø40 bis 160 Typ MG2: Kontaktieren Sie uns.

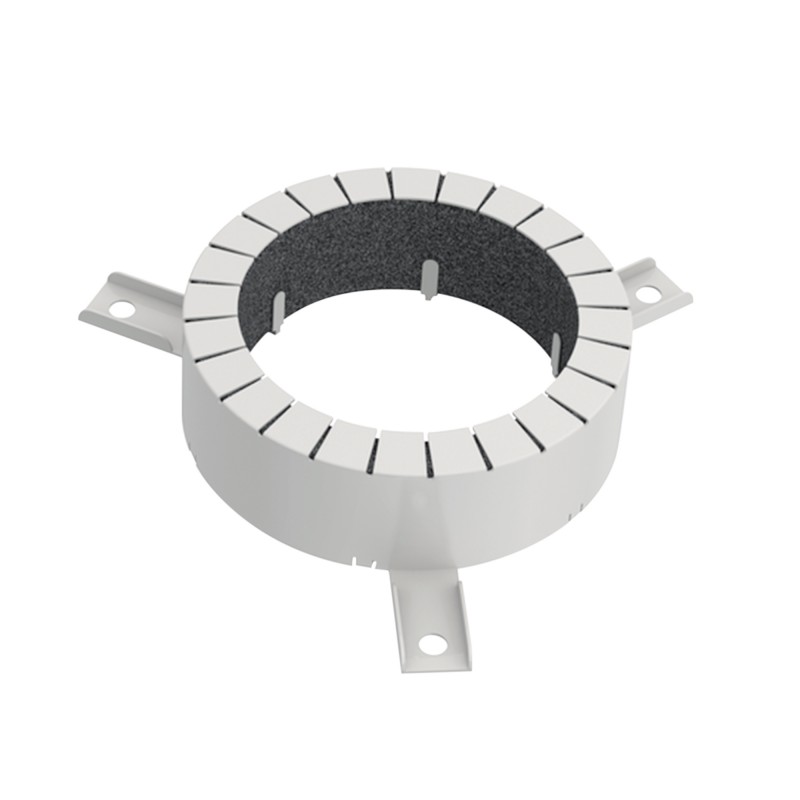

MG2-A
- Tunnel aus Stahl.
- Bestehend aus intumeszierenden Streifen.
- Befestigungsklammern ermöglichen die Decken- oder Wandmontage.
- Befestigung mit Ø6-mm-Schrauben an einer Betonwand/-platte und mit Ø6-mm-Schrauben oder Gewindestangen, Unterlegscheiben und Muttern für eine Gipskartonwand.

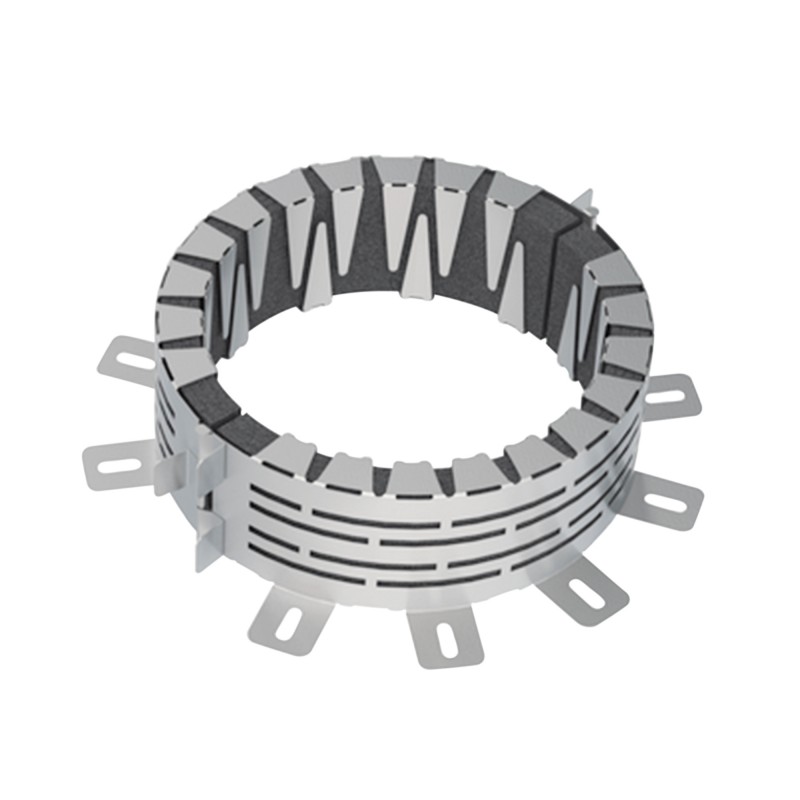

- Tunnel aus verzinktem Stahl.
- Bestehend aus intumeszierenden Streifen.
- Verschlusssystem.
- Befestigungsklammern ermöglichen die Decken- oder Wandmontage mit einer Länge von 50 mm.
- Befestigung mit Schrauben Ø6x90 mm an Betonwand/-decke.

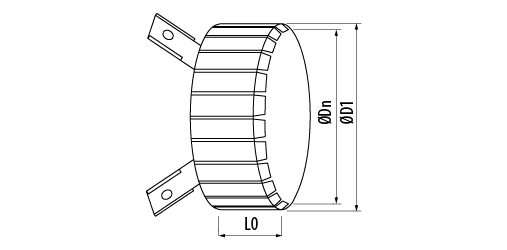

MG2-A
MG2-A XL
Buchung
| ØDn (mm) | 32 | 40 | 50 | 56 | 63 | 75 | 80 | 90 | 100 | 110 | 125 | 140 | 160 |
| ØD1 (mm) | 48 | 58 | 68 | 74 | 80 | 93 | 110 | 125 | 132 | 140 | 173 | 187 | 206 |
| L0 (mm) | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Gewicht (kg) | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 | 0,5 | 0,6 |

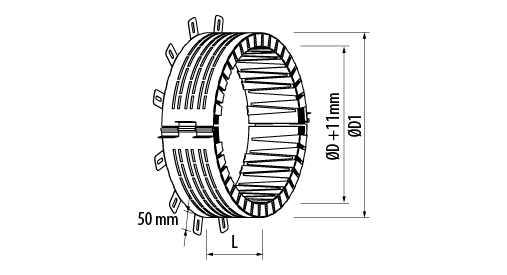

MG2-A XL
| ØDn (mm) | 200 | 250 | 315 | 355 | 400 |
| ØD1 (mm) | 271 | 321 | 396 | 436 | 481 |
| L (mm) | 100 | 100 | 150 | 150 | 150 |
| Gewicht (kg) | 2.7 | 3.2 | 7.0 | 7.8 | 9.6 |
Buchung
| Modell | Befestigungsart | Material | Abmessungen (mm) |
| MG2 A | Massive Platte / Wand | Beton / Porenbeton | Øn + 3 |
| Flexible Wand | Gipskarton Typ F | Øn | |
| MG2 A XL | Massive Platte / Wand | Beton / Porenbeton | Øn + 3 |
