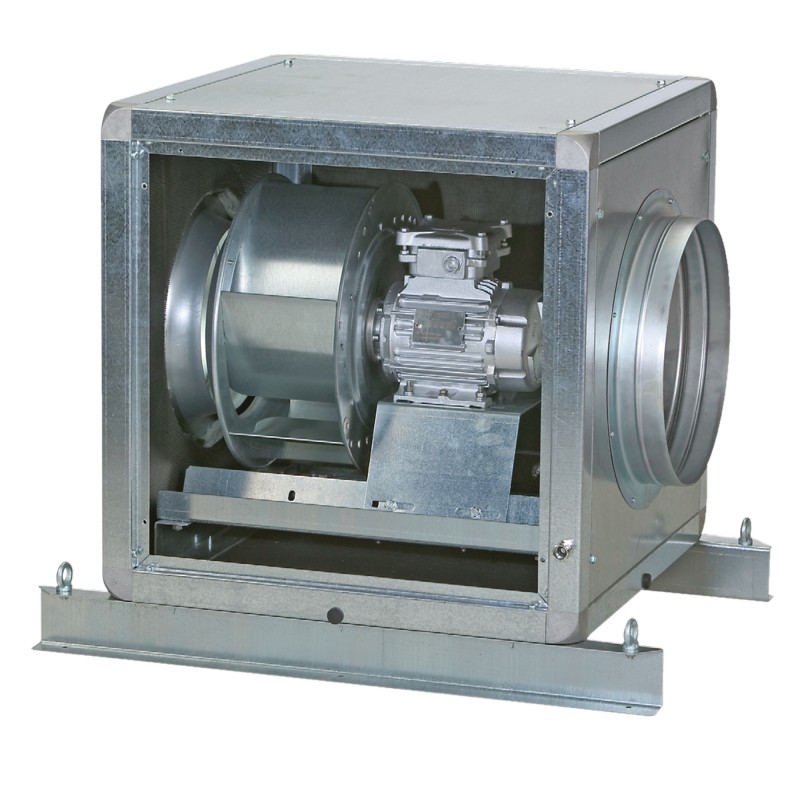

CHAT N F400
F400 120 Extraktionsboxen
Direktantrieb - Reaktion - AC < 20000 m3/h
Größer anzeigen
CHAT N F400
Neues Produkt
 | Konform ErP 2018 - UVNR | |
 |  |  |
 |  | |
- F400 120 zugelassen in einer Umgebung von 400 °C, entzogenem Gas und Lüfter
- Hochleistungsstrahlturbine
- Multipositionsentladung durch Paneltausch
- Einfache Wartung und Reinigung
- Keine Belüftung des Technikraums für ein einzelnes Gerät erforderlich
Anwendung
Absaugung von Rauch und heißen Gasen im Brandfall.
Absaugung verbrauchter Luft in Großküchen, Tertiär- und Industriegebäuden.
Horizontales Ansaugen und Inline-, Seiten- oder Top-Abgabe.
Luftabsaugung bis max. 50°C kontinuierlich.
Bei Entrauchungsanwendungen ist bei Installation eines einzelnen Gerätes in einem Technikraum (VTP) eine Belüftung des Raumes nicht erforderlich.
Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen
Durchflussraten von 500 bis 20.000 m3/H.
7 Größen: 400 / 450 / 500 / 560 / 630 / 710 / 800.
Konstruktion
Motorisierung
7 Größen: 400 / 450 / 500 / 560 / 630 / 710 / 800.
Konstruktion
- Radialgehäuse, horizontaler Achsenmotor im Luftstrom.
- Doppelwandige Paneele aus verzinktem Stahl Z275. 25 mm M0 (A1) nicht brennbare Glasfaserisolierung.
- Modulare Struktur aus verzinktem Stahl.
- Befestigungsschienen mit Hebeösen.
- Mehrpositionierbarer Pushback durch Austausch des Panels am Ende, oben oder an der Seite.
- Geschweißte Reaktionsturbine aus Stahl, durch Kataphorese geschützt, dynamisch ausgewuchtet gemäß ISO 1940, in direkter Kupplung mit dem Motor montiert.
- Voller Zugriff für Reinigung und Wartung.
- Integrierter Kondensatablauf.
Motorisierung
- AC B3-Motor, IP 55, Klasse H, zugelassen F400 120.
- Dreiphasig 230/400 V 50 Hz bis 3 kW, darüber 400 V 50 Hz, 1 Geschwindigkeit, 4 oder 6 Pole, IE2 oder IE3, akzeptiert Frequenzschwankungen.
- Dreiphasig, 400 V, 50 Hz, 2 Geschwindigkeiten, 4/8 Pole, Dahlander-Wicklungen.
- Kabelverschraubung am Motorklemmkasten und zweite Kabelverschraubung am Gehäuse.
- Für Umgebungen der Korrosionsklasse C3

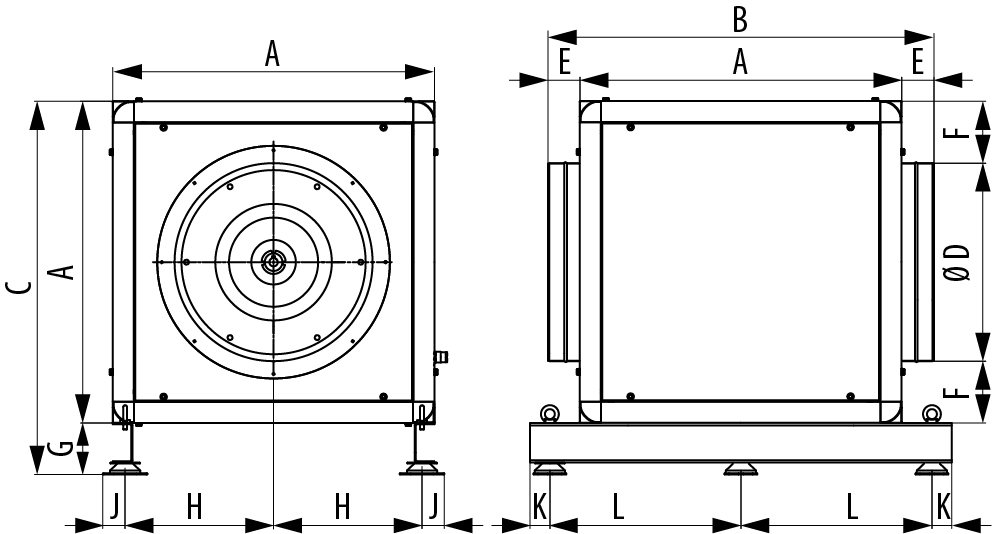

| Größe | A | B | C | D | E | F | G | H | J | K | L |
| 400 | 650 | 780 | 754 | 400 | 65 | 125 | 104 | 300 | 45 | 40 | 386 |
| 450 | 650 | 760 | 754 | 448 | 55 | 101 | 104 | 300 | 45 | 40 | 386 |
| 500 | 800 | 910 | 904 | 498 | 55 | 151 | 104 | 375 | 45 | 40 | 461 |
| 560 | 860 | 970 | 964 | 558 | 55 | 151 | 104 | 405 | 45 | 40 | 470 |
| 630 | 980 | 1090 | 1084 | 628 | 55 | 176 | 104 | 465 | 45 | 40 | 530 |
| 710 | 1037 | 1147 | 1141 | 708 | 55 | 164.5 | 104 | 493.5 | 45 | 40 | 558.5 |
| 800 | 1200 | 1310 | 1304 | 798 | 55 | 201 | 104 | 575 | 45 | 40 | 640 |
