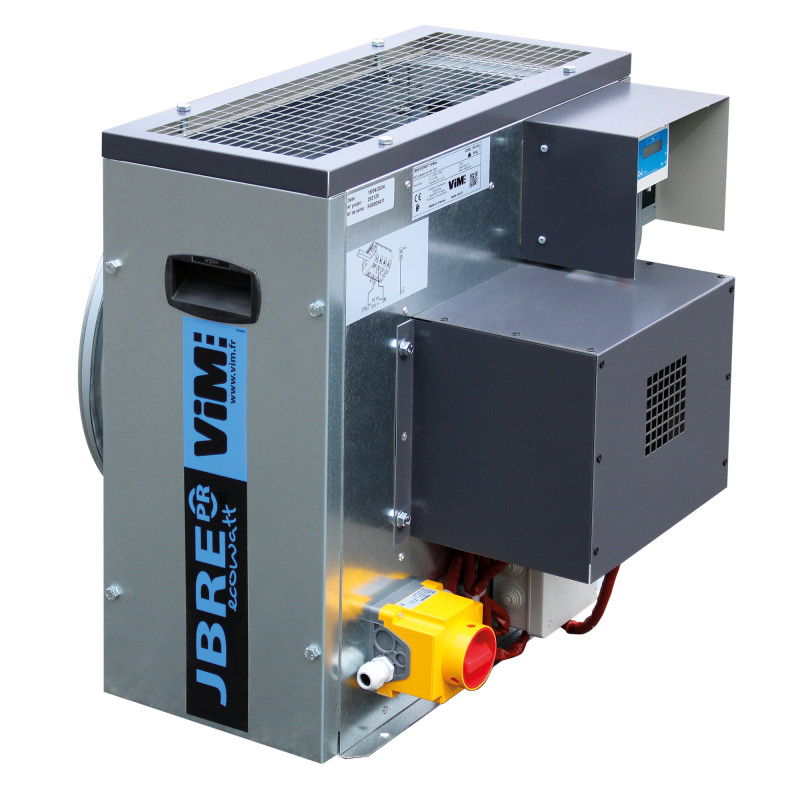

JBRE ECOWATT PR
Geregelte C4-Extraktionsboxen
Direktantrieb - Reaktion - ECM < 2800 m3/h
Größer anzeigen
JBRE ECOWATT PR
Neues Produkt
 |
ErP - UVNR-konform - Variabler EC-Motor |
||||
 |
 |
 |
 |
 |
 |
- Leistungsschwacher ECM-Motor außerhalb des Luftstroms
- Gutes Preis-Leistungs-Verhältnis
- Hochleistungs-Reaktionsrad
- COP, VAV-Betrieb
- Einfache Wartung
- Einphasig
- Hygro Technischer Hinweis Konformität - Cdep 2
Anwendungen:
Luftabsaugung.
Innen- oder Außeninstallation.
Zugelassen 400°C 1/2h Kategorie C4.
VMC in Gemeinschaftsunterkünften und tertiären Räumlichkeiten.
Lufteinlass in Tertiärgebäuden.
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
Fördermengen bis 2800 m3/H.
1 Größe: 28.
Konstruktion
- Kasten aus verzinktem Stahlblech, 4 Befestigungspunkte.
- 2 Griffe zur Handhabung.
- INTZ : montierter/verkabelter, abschließbarer Näherungsschalter.
- BDEZ : Druckschalter montiert, mit Luft verbunden, vor Ort einzustellen (Version INTZ + BDEZ).
- Hochleistungs-Reaktionsturbine aus verzinktem Stahl.
- Direkte Kopplung.
Motorisierung
- Elektronisch kommutierter ECM-Motor aus dem Luftstrom:
- IP20, Klasse F, einphasig 230 V, 50 Hz.
- Elektronisch gesteuerter Wärmeschutz, zugelassen für C4-Betrieb.
VCHV-Verordnung
- COP-Konstantdruckbetrieb.
- Regulierungskasten, IP54, werkseitig montiert und verkabelt.
- 4-stelliges Display mit Tasten zur Sollwertverstellung
- Übersichtliche Anzeige der Druckmessung und des Sollwerts.
Ventilatorauswahl C4 – 400°C 1/2H

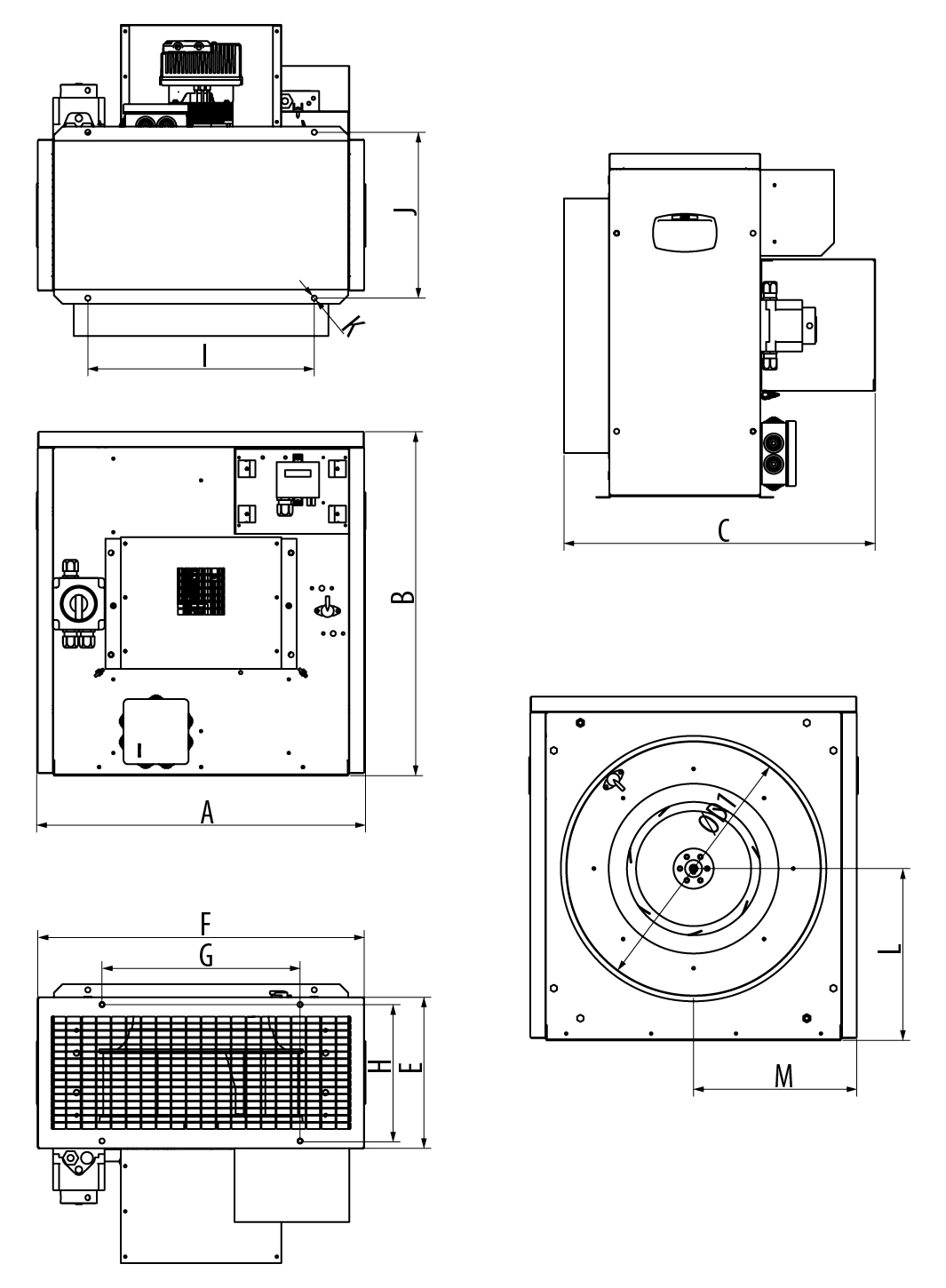

JBRE ECOWATT PR 28
| A | B | C | E | F | G | H | I | J | ØK | ØD1 | L | M |
| 581 | 608 | 548 | 267 | 577 | 350 | 243 | 400 | 293 | 9 | 450 | 304 | 289 |
