TRB - TREB
Inline-Fans
Rohrförmig - axial
Größer anzeigen

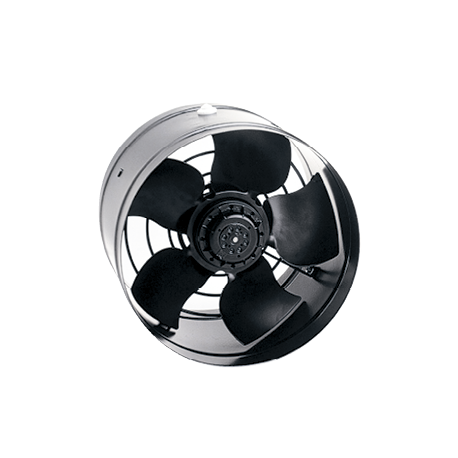

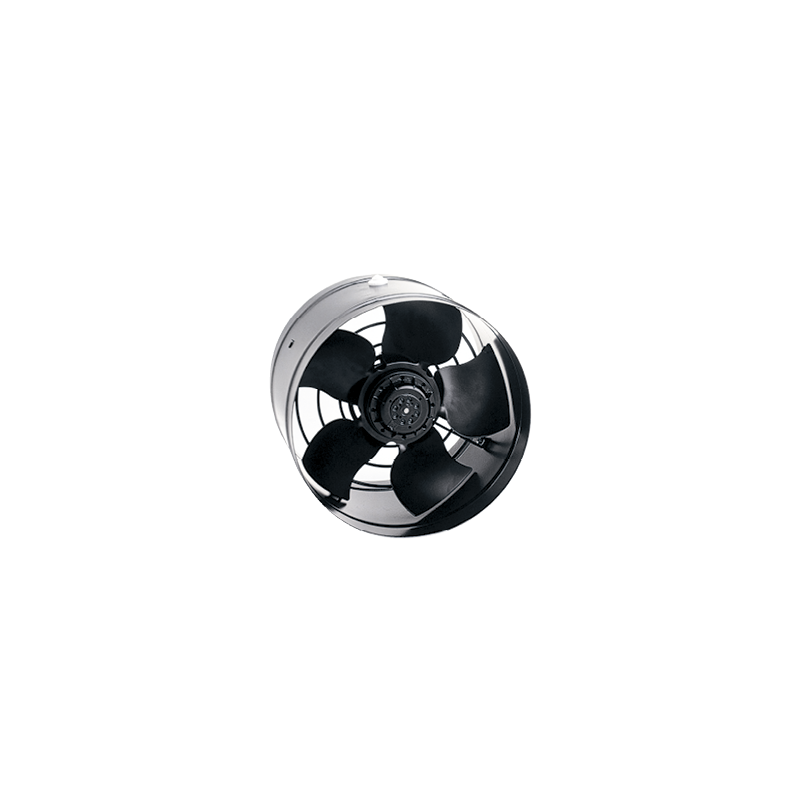

TRB - TREB
Neues Produkt
 |
ErP 2015-konform - Lüfter |
 |
- Extraktion oder Insufflation
- Unterputz oder an der Wand
Anwendung
Extraktion oder Insufflation.
Integration in Netzwerke mit geringem Druckabfall.
Online bestellen
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
2 Modelle:
Durchflussraten von 380 bis 3.100 m3/ h.
Konstruktion
Motorisierung
Auswahl - Standardlüfter
- TREB: vertieft in der Dicke der Wand.
- TRB: an horizontaler / vertikaler Wand mit Stützfüßen.
Durchflussraten von 380 bis 3.100 m3/ h.
Konstruktion
- Stahlzwinge durch schwarze Polyesterfarbe geschützt.
- Wandversion mit einem an die Ferrule geschweißten Stützfuß.
- Axialventilator in direkter Kopplung mit dem Motor.

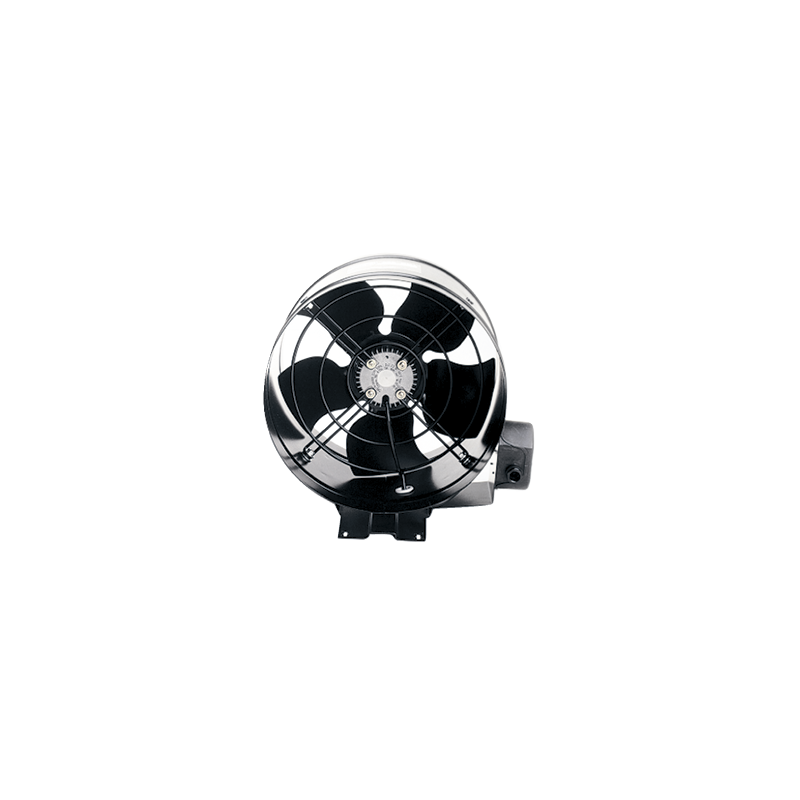

- TRB Wandversion, Luftrichtung B: Propeller / Motor, externer Klemmenkasten, rechte oder linke Befestigung am Stützfuß.
- TREB Unterputzversion, Luftrichtung A: Motor / Propeller, Klemmenkasten am Motor und Kabelverschraubung an der Ferrule.
Motorisierung
- Wechselstrommotor mit Außenrotor, 1-Gang einphasig 230 V, 50 Hz, 2 oder 4 Pole, IP44, Klasse F.
- Integrierter Wärmeschutz mit automatischem Reset.
Auswahl - Standardlüfter

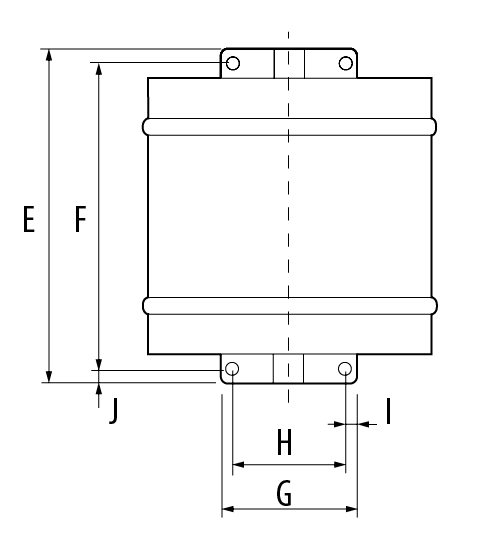

TRB
TREB
|
Modell |
A |
B |
C |
Ø D |
E |
F |
G |
H |
I |
J |
|
TRB-200 |
250 |
174 |
38 |
206 |
300 |
269 |
114 |
94 |
10 |
15.5 |
|
TRB-250 |
250 |
174 |
38 |
260.4 |
300 |
269 |
114 |
94 |
10 |
15.5 |
|
TRB-300 |
250 |
174 |
38 |
308.5 |
300 |
269 |
114 |
94 |
10 |
15.5 |
|
TRB-350 |
250 |
174 |
38 |
362.4 |
300 |
269 |
114 |
94 |
10 |
15.5 |

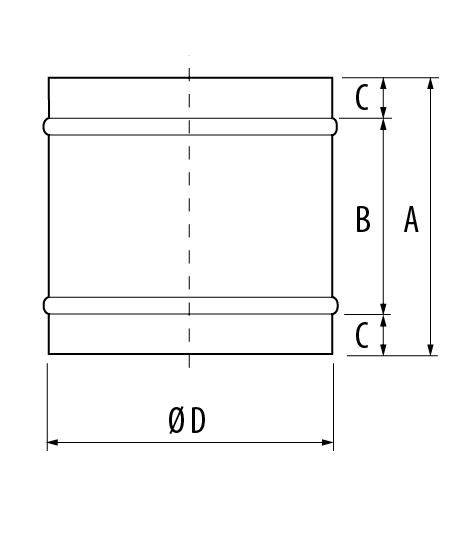

TREB
|
Modell |
A |
B |
C |
Ø D |
|
TREB-200 |
250 |
174 |
38 |
206 |
|
TREB-250 |
250 |
174 |
38 |
260.4 |
|
TREB-300 |
250 |
174 |
38 |
308.4 |
|
TREB-350 |
250 |
174 |
38 |
362.4 |
Detaillierte Spezifikationen
Textkatalogseiten (CT)
Katalogseiten - Andere
Öffentlicher Tarifpreis
Preiskatalogseiten (CP)
Installationsanleitung
Installationsanleitung (NT)
Elektro- / ATEX-Zertifikate
Elektrische CE-Erklärungen (DCCE)
↑
