INTZ

Leistungssteuerung

IP65-Lasttrennschalter

Größer anzeigen

INTZ

Leistungssteuerung

IP65-Lasttrennschalter

Lasttrennschalter, Ein / Aus-Funktion
3 und 6 Strommasten
3-Punkt-Vorhängeschloss
Positionsrückmeldung öffnen / schließen
PILOTAIR ® Relaisbox Zulassung
IP65

Anwendung

Trennschalter für Lüfternäherungsschalter.
Einphasige 230V oder dreiphasige 230-400V 50 / 60Hz Betriebsspannung.

Online bestellen

Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen

12 Modelle 3 Strommasten (für 1-Gang-Motor), Nennwerte von 15,4 A bis 630 A.
12 6-polige Leistungsmodelle (für 2-Gang-Motor) mit Nennwerten von 15,4 A bis 630 A.

Beschreibung

Ein / Aus-Trennschalter.
3-Punkt-Vorhängeschloss.
Ausgestattet mit trockenen Hilfspositionskontakten (1 Öffnung + 1 Schließen). Anwendungsbeispiele: Gasmagnetventilsteuerung; Informationsrückgabe auf der PILOTAIR ® -Relaisbox.
Bietet auch eine Not-Aus-Funktion, wenn sie unter Spannung steht.
Gehäuse:
- Nennwerte 15,4A bis 43A = Polycarbonat, graue Basis RAL 7012, gelbe Abdeckung RAL 1003.
- Nennwerte 68A / 81A / 160A bis 250A 3 Strommasten = Polycarbonat, Sockel und Abdeckung grau RAL 7012.
- Andere Kaliber = lackiertes Metall (grau RAL7035), vordere Abdeckung an Scharnieren montiert.
Roter Bedienungsgriff.
Nennwerte 15,4 bis 81A = Box mit Ausschnitten für Kabelverschraubungen (Kabelverschraubungen nicht im Lieferumfang enthalten).
Nennwerte 160A bis 630A: Kabelverschraubungen und Wandmontage-Kit werden mitgeliefert.
Schutzindex IP65: Außeninstallation möglich.
Betriebsumgebung: -25 bis + 50 ° C.

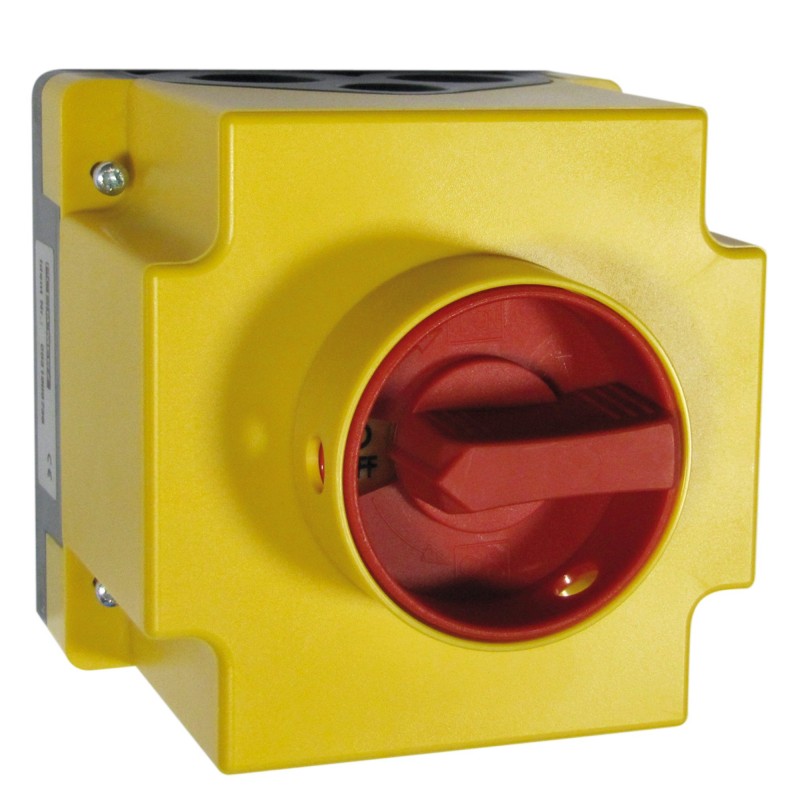

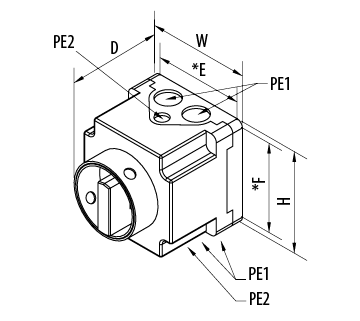

INTZ 1V oder 2V
Bewertungen 15.4A bis 43A

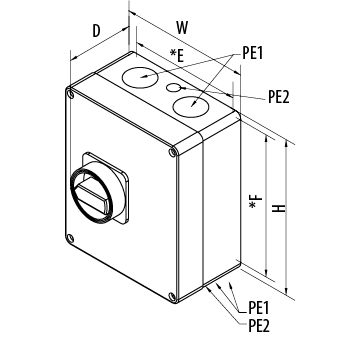

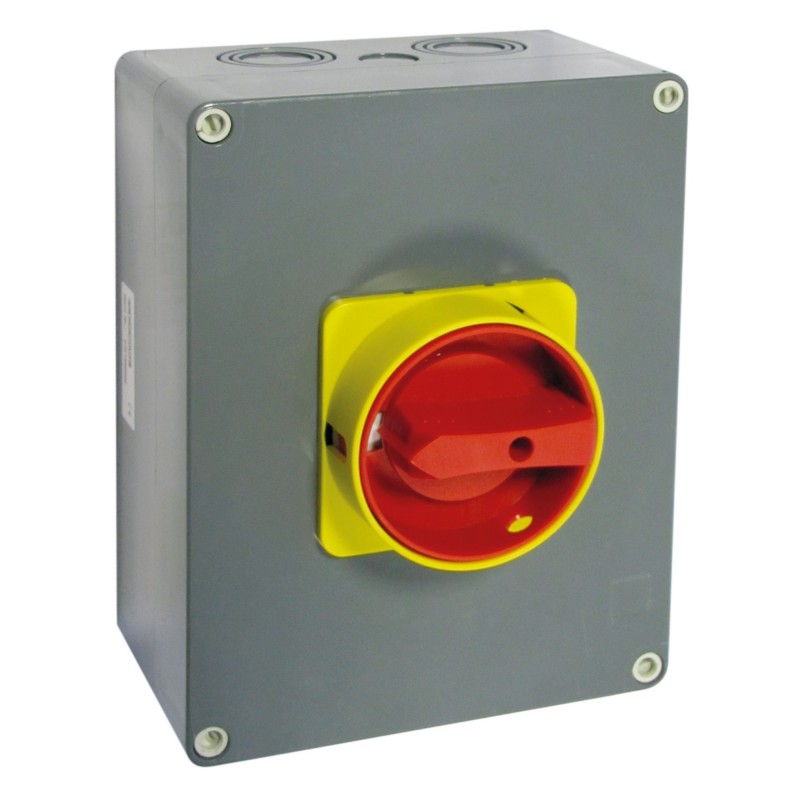

INTZ 1V oder 2V
Bewertungen 68A und 81A

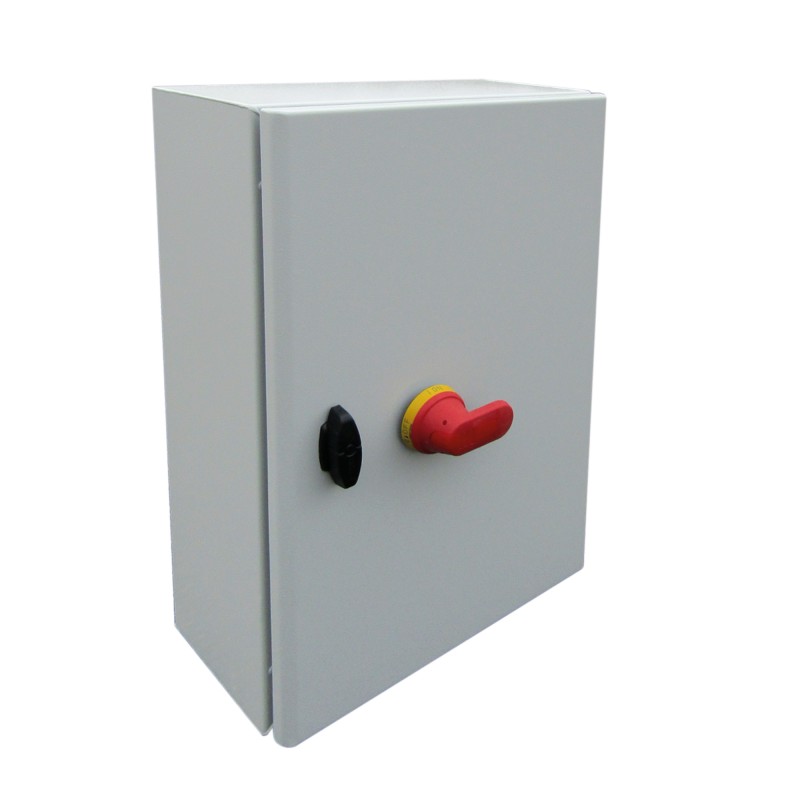

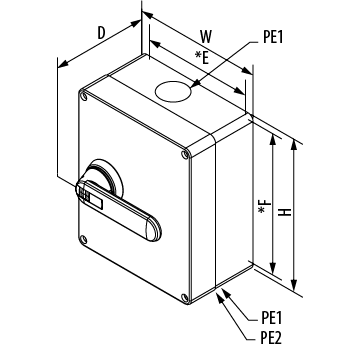

INTZ 1V oder 2V
Nennwerte ≥ 160A

Schnitt	Unterbrechungskapazität der Hauptkontakte (AC23)		INTZ 1 Geschwindigkeit
Schnitt	Komfort	Entrauchung **	W (mm)	H (mm)	D(mm)	* E (mm)	* F (mm)	PE1	PE2	Gewicht (kg)
15	15,4 A	10,2 A	90,5	90,5	102	80	80	4xM20	2xM12	0,3
22	22,4 A	14,9 A	115	115	136	100	100	4xM25	2xM16	0,4
29	29,8 A	19,8 A	115	115	136	100	100	4xM25	2xM16	0,5
43	43 A	28,6 A	145	145	158	130	130	4xM25/32/40	2xM20	0,8
68	68 A	45,3 A	167	220	144	151	203	4xM25/32/40	2xM20	1,2
81	81 A	54 A	216	267	170	190	242	4xM40/50	2xM20	1,7
160	160 A	106,6 A	291	341	217	268/308	358/318	2xM63	1xM16	4,0
200	200 A	133,3 A	291	341	217	268/308	358/318	8xM32	1xM16	4,5
250	250 A	166,6 A	291	341	217	268/308	358/318	8xM32	1xM16	4,5
315	315 A	210 A	400	600	249	356/440	640/556	8xM40	1xM16	8,5
400	400 A	266,6 A	400	600	249	356/440	640/556	8x M40	1xM16	8,5
630	630 A	420 A	400	600	299	356/440	640/556	8x M63	1xM16	18
* Abmessungen fixieren - ** In Übereinstimmung mit den Vorschriften: Rauchabzugskaliber = Komfortkaliber / 1,5

Schnitt	Unterbrechungskapazität der Hauptkontakte (AC23)		INTZ 2 Geschwindigkeit
Schnitt	Komfort	Entrauchung **	W (mm)	H (mm)	D (mm)	* E (mm)	* F (mm)	PE1	PE2	Gewicht (kg)
15	15,4 A	10,2 A	90,5	90,5	139	80	80	4xM20	2xM12	0,3
22	22,4 A	14,9 A	115	115	163	100	100	4xM25	2xM16	0,5
29	29,8 A	19,8 A	115	115	163	100	100	4xM25	2xM16	0,6
43	43 A	28,6 A	145	145	188	130	130	4xM25/32/40	2xM20	0,9
68	68 A	45,3 A	216	267	170	190	242	4xM40/50	2xM20	1,9
81	81 A	54 A	250	310	203	232	293	4xM50	2xM20	2,5
160	160 A	106,6 A	400	600	249	356/440	640/556	14x M32***	1xM16	8,0
200	200 A	133,3 A	400	600	249	356/440	640/556	14x M32***	1xM16	8,5
250	250 A	166,6 A	400	600	249	356/440	640/556	14x M32***	1xM16	8,5
315	315 A	210 A	400	600	299	356/440	640/556	14x M40	1xM16	17,5
400	400 A	266,6 A	400	600	299	356/440	640/556	14x M40	1xM16	17,5
630	630 A	420 A	500	700	299	456/540	740/656	14x M63	1xM16	26,0
* Abmessungen fixieren - In Übereinstimmung mit den Vorschriften: Rauchabzugskaliber = Komfortkaliber / 1,5 - * Lieferung einer zusätzlichen Kabelverschraubungsplatte, die bei Bedarf gebohrt werden muss
