CTB
Türme
Zentrifugen - Reaktion
Größer anzeigen
CTB
Neues Produkt
 | CTB 400/160, CTB 500/200 - ErP 2018-konform - UVR | |||
| CTB 800/250 und 1300/315 - ErP 2018-konform - UVNR | |||
 | ||||
- Direktmontage am Rundkanal
- Niedrige Höhe
- Niedriger Geräuschpegel
Anwendung
Renovierung in Kollektivwohnungen.
Luftabsaugung aus kleinen tertiären Räumlichkeiten (Toiletten, Umkleidekabinen).
Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen
Fördermengen von 50 bis 1300 m3/H.
4 Größen: 160 / 200 / 250 / 315 zum Anschluss an Leitungen mit gleichem Durchmesser.
Konstruktion
Motorisierung
Auswahl an Standardventilatoren
4 Größen: 160 / 200 / 250 / 315 zum Anschluss an Leitungen mit gleichem Durchmesser.
Konstruktion
- Gehäuse aus verzinktem Stahl Z275, schwarz lackiert mit Epoxidharz-Polyester.
- Zentrifugal-Reaktionsrad mit verzinkten Stahlblättern.
- Horizontale Ablehnung.
- Integriertes, flüchtiges Netz.
- Sockel mit Gummidichtung für den direkten Anschluss an Luftnetze.
- Mit Vorhängeschloss versehener Näherungsschalter IP55.
- Thermoschutz 155°C mit automatischer Rückstellung.
Motorisierung
- Wechselstrommotor IP54, Klasse F, Direktantrieb, einphasige Stromversorgung 230 V, 50 Hz, Betriebstemperatur -40 °C / +70 °C.
Auswahl an Standardventilatoren

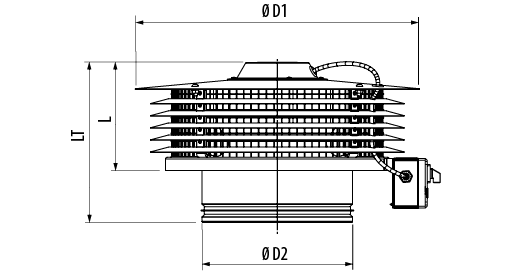

Bezeichnung | D1 | D2 | L | LT |
CTB / 4-400 / 160 | 410 | 159 | 143 | 229 |
CTB / 4-500 / 200 | 410 | 199 | 156 | 242 |
CTB / 4-800 / 250 | 470 | 249 | 179 | 266 |
CTB / 4-1300 / 315 | 470 | 314 | 202 | 288 |
