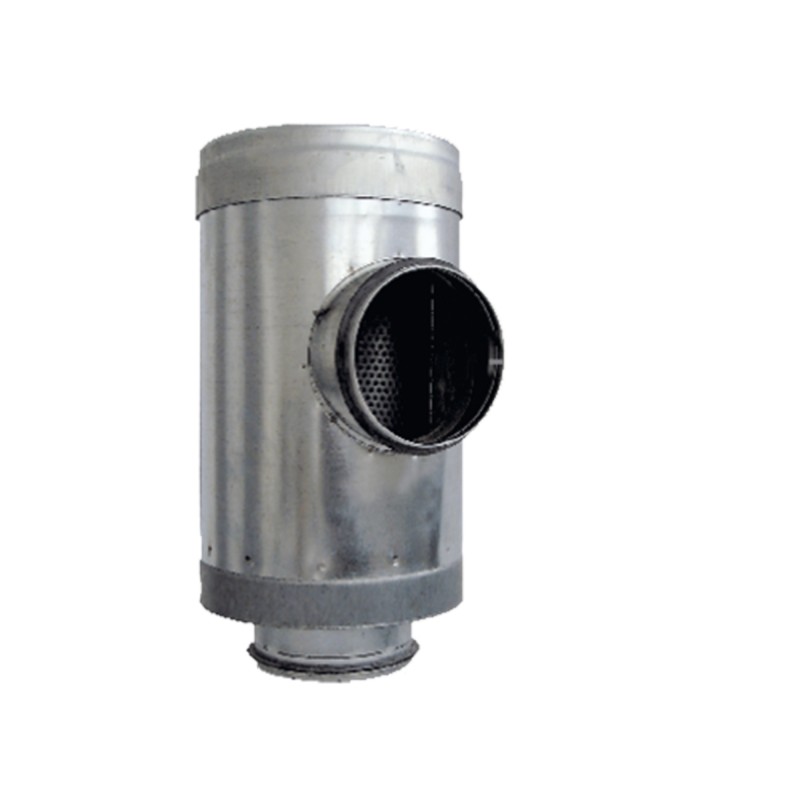

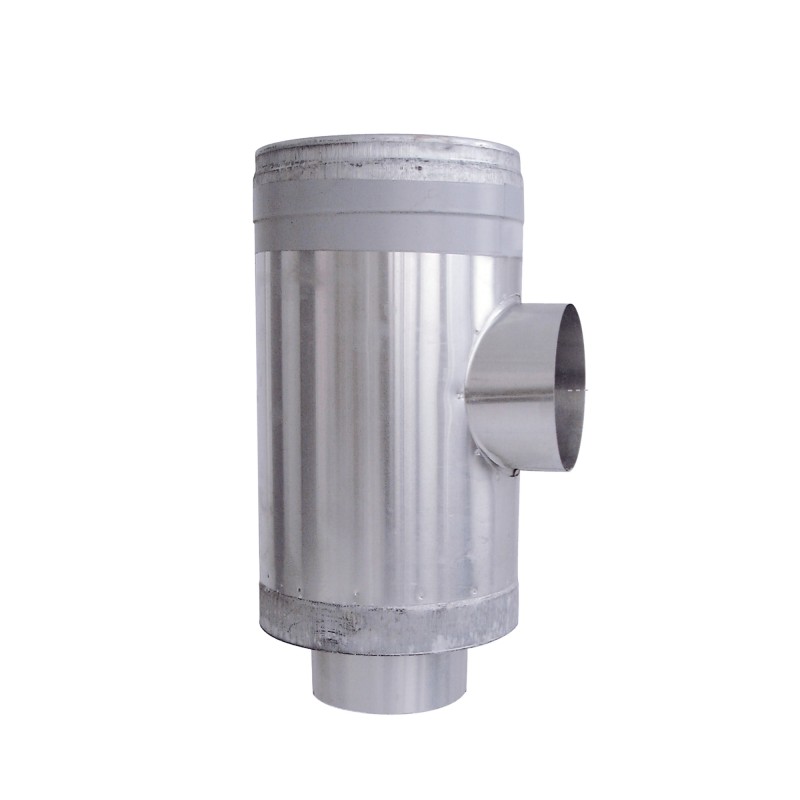

TES - TESV - TESNIV - TES AL - TESNI AL

Accessoires circulaires

Tés souches - Galva / Joint / Alu

Agrandir l'image

TES - TESV - TESNIV - TES AL - TESNI AL

Accessoires circulaires

Tés souches - Galva / Joint / Alu

Application
Raccordement d’un conduit collectif vertical à un conduit collectif horizontal.
Accessoires galva : VMC, Ventilation, Conditionnement d’air
Accessoires alu : VMC Gaz

Commander en ligne

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

TES

Acier galvanisé Z275.
Raccordement mâle.
Diamètre 125 à 630 mm.
Isolant laine de roche 20 mm, classement A1, densité 80 kg/m³.

TESV

Acier galvanisé Z275.
Raccordement mâle.
Joint d’étanchéité classe D selon la norme EN 12 237.
Diamètre 125 à 630 mm.
Isolant laine de roche 20 mm, classement A1, densité 80 kg/m³.

TESNIV

Acier galvanisé Z275.
Raccordement mâle.
Diamètre 125 au 400 mm.
Joint d’étanchéité classe D selon la norme EN 12 237.

TES AL

Aluminium qualité 1050 A H24 – Conforme DTU 68.3.
Raccordement mâle.
Diamètre 125 à 400 mm.
Isolant laine de verre 25 mm, classement A2-s1, d0.

TESNI AL

Aluminium qualité 1050 A H24 – Conforme DTU 68.3.
Raccordement mâle.
Diamètre 125 au 400 mm.

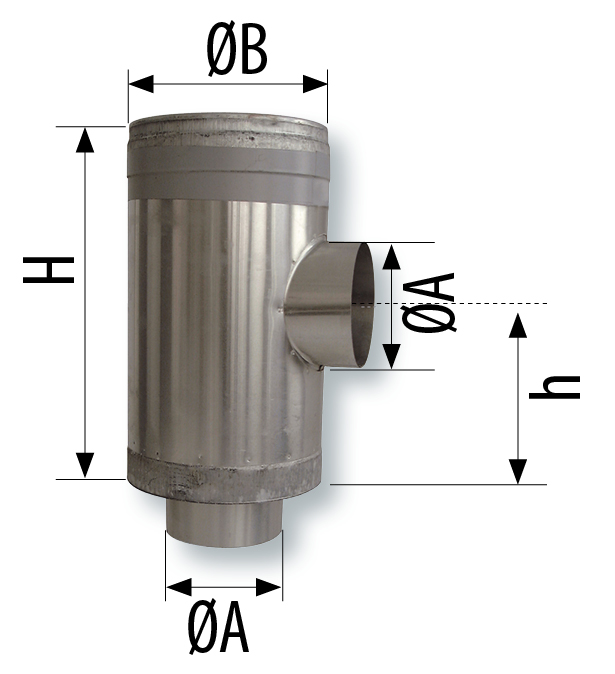

TES - TES AL - TESNI AL

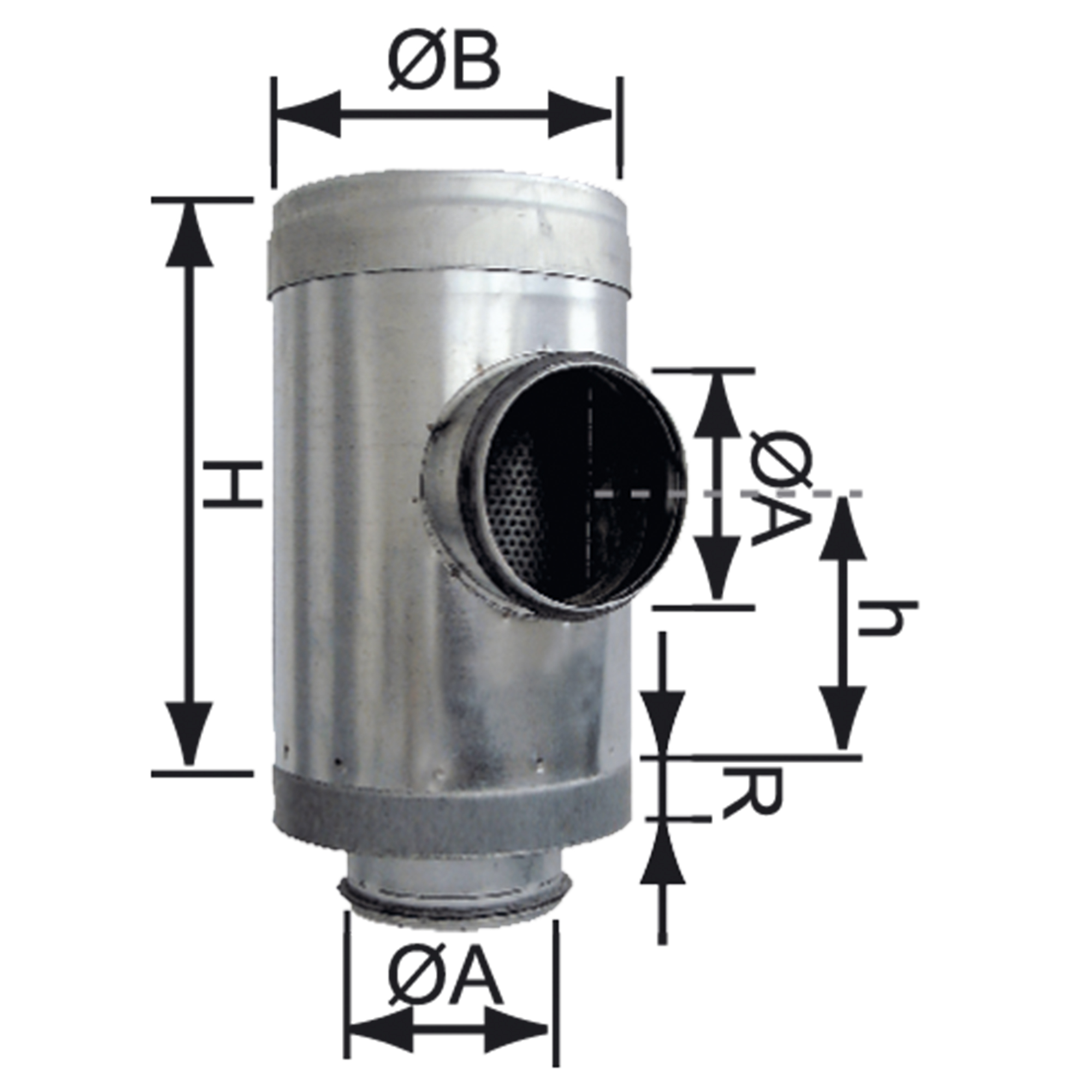

TESV - TESNIV

TES - TESV - TES AL - Tés souches insonorisés

Ø A (mm)	Ø B (mm)	H (mm)	h (mm)	TES AL
Ø A (mm)	Ø B (mm)	H (mm)	h (mm)	H (mm)	h(mm)
125	200	290	145	310	160
160	250	365	183	360	185
200	315	450	225	360	185
250	355	490	245	410	210
315	400	590	295	460	235
355	450	715	358	560	260
400	500	715	358	600	285
450	560	815	408
500	630	875	438
560	710	990	443
630	800	1050	450

TESNIV - TESNI AL - Tés souches non insonorisés

Ø A (mm)	Ø B (mm)	H (mm)	h (mm)	TESNI AL
Ø A (mm)	Ø B (mm)	H (mm)	h (mm)	H (mm)	h(mm)
125	200	290	145	310	160
160	250	365	183	360	185
200	315	450	225	360	185
250	355	490	245	410	210
315	400	590	295	460	235
355	450	715	358	560	260
400	500	715	358	600	285
