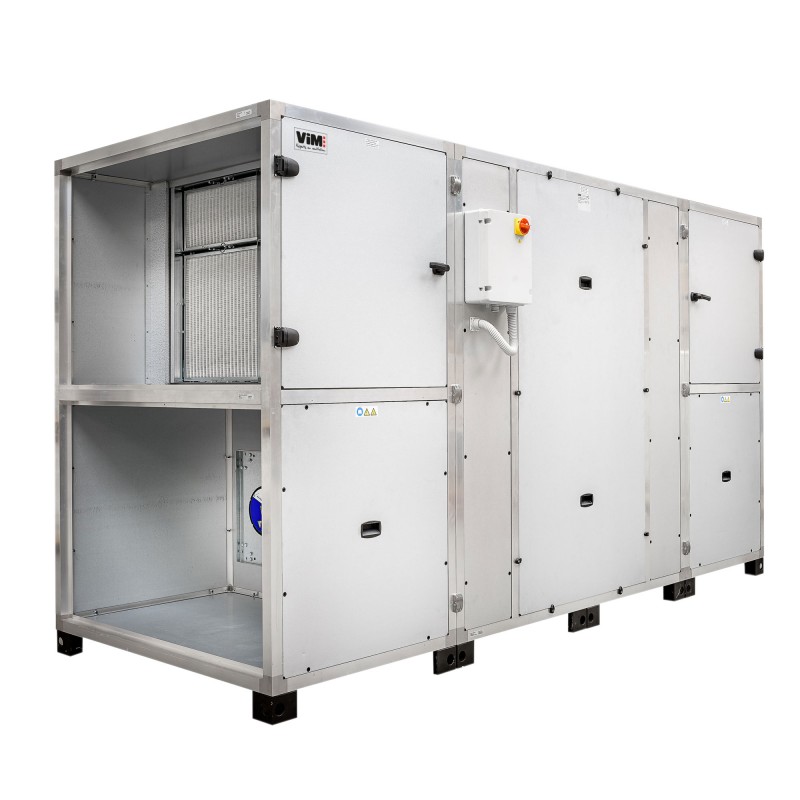

CAD HR BASIC XL -

Anciennes gammes

Contre courant - Réaction - ECM < 13000 m3/h

Agrandir l'image

CAD HR BASIC XL -

Anciennes gammes

Contre courant - Réaction - ECM < 13000 m3/h

	Conforme ErP 2018 - UVNR Moteurs EC variables			Filtres Livrés en standard : Soufflage air neuf F7 (ePM2,5 70%). Reprise air vicié M5 (ePM10 50%).

Échangeur à plaque air-air produits par la société RECUTECH qui participe au programme Eurovent. Certification pour les AAHE.

Débit d’air important
Double peau isolation 45 mm
Ventilateur roue libre à réaction
Moteur ECM basse consommation
Nouvelle régulation communicante Modbus / Bacnet
Efficacité thermique jusqu’à 90%

Application
Introduction et extraction d’air avec récupération de chaleur dans les locaux tertiaire.

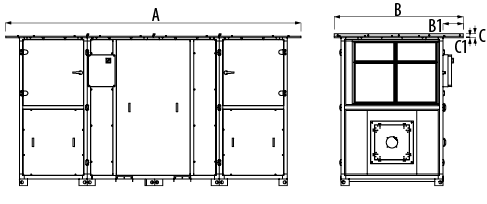

Installation sur pieds ou châssis, en intérieur ou extérieur avec toit pare pluie.
Régulation de la température de soufflage par batterie électrique ou batterie à eau selon les modèles.

Bâtiments résidentiels collectifs

Bâtiments tertiaires

Bâtiments pour la restauration

Description

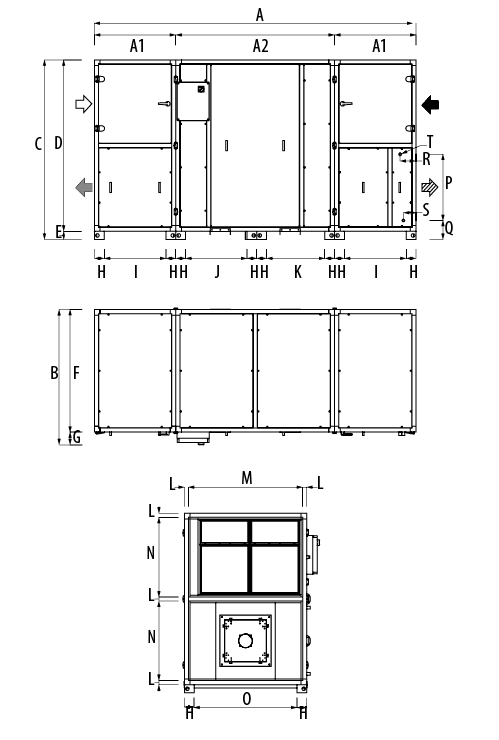

Dimensions
Documentation
Prix Public
Logiciel
Les références

2 Tailles : 80 (8000 m³/h), 130 (13 000 m³/h).
8 modèles selon les types de batteries intégrées :

	Électrique post-chauffage	Eau chaude post-chauffage	Électrique antigel
E
ED			■
EI	■
RDI	■		■
ECH		■
EDCH		■	■
ECB		■
EDCB		■	■

Possibilité de batterie froide ou batterie change over (chaud / froid) par module batterie additionnel BAER.
Construction verticale.
Raccordement des gaines rectangulaires en ligne.
Nouvelle régulation EVCO intégrée spécifique VIM.

Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP, commande tactile déportée ETD EVCO.

By-pass 100% modulant.

CTA modulaire livrée en 3 parties :

1 module ventilateur d’extraction / filtration air neuf et batterie de dégivrage (option).
1 module échangeur et by-pass.
1 module ventilateur de soufflage et batterie de post chauffe/ filtration aspiration d’air vicié.

Construction

Structure autoportante en profilé d’aluminium extrudé.
Panneau en alu zinc, double peau 45 mm, isolation par mousse polyuréthane injectée (42 kg/m3-0,0246W/m.k) classement au feu B-S3,d0.
Pieds supports en acier galvanisé peint en noir.
Construction horizontale avec raccordement rectangulaire en ligne .
Accès aux filtres, échangeur, batterie, et ventilateur par la face principale.
Purge Ø1/2 pour l’évacuation des condensats.
Classification selon EN 1886 : D1 / L2 / F7 / T3 / TB3
Étanchéité aéraulique selon norme EN13141-7 :
- Fuites externes : classe A1
- Fuites internes : classe A2

Échangeur

Échangeur à plaques en aluminium, contre courant, haut rendement, à faible perte de charge.

By-pass motorisé modulant

Livré monté, installé sur le réseau d’air neuf.
By-pass 100% avec volet de fermeture du passage d’air sur l’échangeur quand le by-pass est ouvert, pour profiter pleinement du free cooling.
Servo-moteur 230V monophasé, proportionnel.

Motorisation

Ventilateurs à réaction type roue libre associé à un moteur à commutation électronique, moteur ECM.
Moteur avec protection thermique électronique intégrée.
Moteur tri 400V 50/60Hz IP54 Classe B.

Filtres

M5 (ePM10 50%) à l’extraction.
F7 (ePM2,5 70%) sur l’introduction d’air neuf.

Batterie électrique de post-chauffe (DI)

Raccordée à la régulation, elle permet de réguler la température de l’air soufflé.
Équipé de thermostat de sécurité à réarmement automatique (point de consigne 50°C) et réarmement manuel (point de consigne 65°C).
Alimentation en puissance séparée, raccordement sur boitier externe spécifique équipé d’un interrupteur de proximité.

Batterie eau chaude pour régime d’eau au dessus de 60/40 HT - Haute Température

Batterie 2 rangs, composée de tubes en cuivre avec ailettes en aluminium sur un cadre en acier galvanisé.
collecteur en cuivre,tube de raccordement fileté.

Batterie eau chaude pour régime d’eau en dessous de 60/40 BT - Basse Température

Batterie 2 rangs (taille 80) ou 3 rangs (taille 130), composée de tubes en cuivre avec ailettes en aluminium sur un cadre en acier galvanisé.
Collecteur en cuivre, tube de raccordement fileté.

Batterie électrique antigel - DD

Placé sur l’air neuf avant l’échangeur, permet d’éviter les risques de gel sur l’échangeur.
Montée, câblée et pilotée par la régulation.
Alimentation en puissance séparée, raccordement sur boitier externe spécifique équipé d’un interrupteur de proximité.
Thermostat de sécurité à réarmement automatique (point de consigne 50°C) et réarmement manuel (point de consigne 65°C).

Accessoires

BAER - Module batterie réversible chaud / froid.
- Module à structure autoportante en profilé d’aluminium extrudé.
- Panneau en alu zinc, double peau 45 mm, isolation par mousse polyuréthane injectée (42 kg/m3-0,0246W/m.k) classement au feu B-S3,d0.
- Pieds supports en acier galvanisé peint en noir.
- Batterie 3 rangs , composée de tubes en cuivre avec ailettes en aluminium sur un cadre en acier galvanisé.
- Collecteur en cuivre, tube de raccordement fileté.
- Bac de récupération des condensats.

CSIL - Caisson acoustique
- Structure autoportante en profilé d’aluminium extrudé.
- Panneau en alu zinc, double peau 45 mm, isolation par mousse polyuréthane injectée (42 kg/m3-0,0246W/m.k)
- classement au feu B-S3,d0.
- Pieds supports en acier galvanisé peint en noir.
- Baffle épaisseur 200 mm comprenant de la laine minérale 55 kg/m² à l’intérieur d’un cadre en acier galvanisé. Distance entre Baffle de 150 mm.
- Grille d’aspiration ou de refoulement.
- Registre motorisable.
