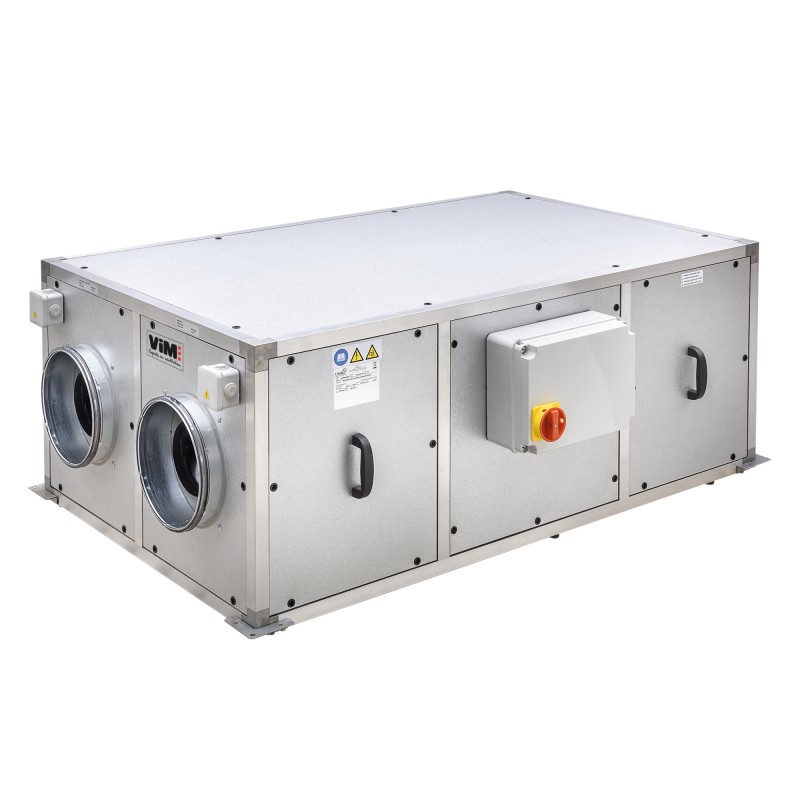

CAD HR FIRST H

Anciennes gammes

Contre courant - Action < 3500 m3/h

FLAG Obsolete

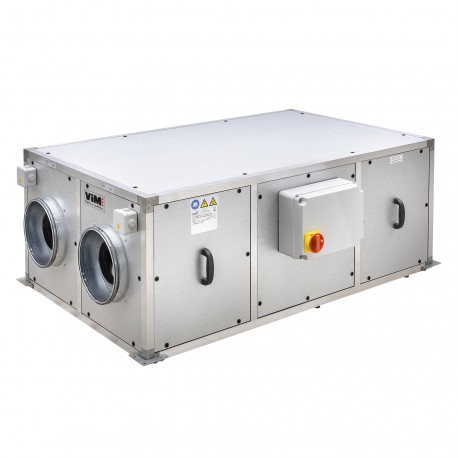

CAD HR FIRST H Agrandir l'image

CAD HR FIRST H

Anciennes gammes


Contre courant - Action < 3500 m3/h

erp.jpg Conforme ErP 2018 - UVNR
Moteurs AC 3 ou 4 vitesses
Filtres
Livrés en standard : Soufflage air neuf F7 (ePM1 70%). Reprise air vicié M5 (ePM10 50%)
bypass.jpg echangeur.jpg gtc-modbus.jpg
chaud-froid.jpg plug-and-play.jpg logiciel.jpg
Échangeurs à plaque air-air produits par la société RECUTECH qui participe au programme Eurovent. Certification pour les AAHE.




  • Gamme économique
  • Double peau isolation 25 mm
  • Avec ou sans batterie intégrée
  • Régulation EVOD communicante Modbus
  • Efficacité thermique jusqu’à 85%

Application
Introduction et extraction d’air avec récupération de chaleur.
Installation sur pieds ou suspendue.
Utilisation en intérieur ou en extérieur avec toit pare pluie.
Réchauffage de l’air soufflé par batterie électrique ou eau chaude selon les modèles.
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

5 tailles : 04 (400 m3/h) / 07 (700 m3/h) / 18 (1 800 m3/h) / 26 (2 600 m3/h) / 33 (3 300 m3/h).
6 modèles selon les types de batteries intégrées :

Electrique
postchauffage
Eau chaude
postchauffage

Electrique
antigel

D
DD X
DI X
DDI X X
DC X
DDC X X

Construction horizontale (H) armoire de régulation à gauche dans le sens de l’air neuf (G).
Raccordement des gaines en ligne avec position de certains piquages configurables sur site.
Régulation EVO avec commande déportée.
Régulation EVOD avec commande déportée, communicante Modbus : raccordement sur la carte de régulation en RS485 ou TCP/IP vers la GTC.
Application webserver sur port TCP/IP.
Fonctionnement multivitesse par télécommande ou par signal externe 0-10 V.
By-pass 100 %

Construction
  • Structure autoportante en profilé d’aluminium extrudé.
  • Panneau en alu zinc, double peau 25 mm, isolation par mousse polyuréthane injectée (42 kg/m3-0,0246W/m.k) classement au feu B-S3,d0 (M1).
  • Tailles 04 et 07 équipées de pattes de suspensions dans les coins inférieurs, les autres tailles de pieds supports en acier galvanisé peint en noir.
  • Construction horizontale, raccordement en ligne par piquages circulaires équipés de joint d’étanchéité. Possibilité d’adapter les piquages sur chantier.
  • Accès aux filtres, échangeur, batterie, et ventilateur par le coté, le dessous ou le dessus.
  • Purge Ø1/2’’ pour l’évacuation des condensats.

Échangeur
  • Échangeur à plaques en aluminium, contre courant, haut rendement, à faible perte de charge.

Bypass motorisé
  • Livré monté, installé sur le réseau d’air neuf.
  • By-pass 100% avec volet de fermeture du passage d’air sur l’échangeur quand le by-pass est ouvert, pour profiter pleinement du free cooling.
  • Servo-moteur 230V monophasé, tout ou rien.

Motorisation
  • Ventilateurs double ouïe, turbine à action, moteur incorporé, boitier électrique IP 55 monté.
  • Moteur AC avec protection thermique intégrée :
    • CAD HR FIRST 04 / 07 : 4 vitesses, monophasé 230V, 50Hz, IP 20 classe F,
    • CAD HR FIRST 18 / 26 : 3 vitesses, monophasé 230V, 50Hz, IP 20 classe F,
    • CAD HR FIRST 33 : 3 vitesses, monophasé 230V, 50Hz, IP 20 classe B.

Filtres
  • M5 (ePM10 50%) à l’extraction.
  • F7 (ePM1 70%) sur l’introduction d’air neuf.

Batterie électrique de post-chauffe DI
  • Raccordée à la régulation, elle permet de réguler la température de l’air soufflé.
  • Équipé de thermostat de sécurité à réarmement automatique (point de consigne 50°C) et réarmement manuel (point de consigne 65°C).

Batterie eau chaude DC
  • Batterie 2 rangs, composée de tubes en cuivre avec ailettes en aluminium sur un cadre en acier galvanisé, collecteur en cuivre, tube de raccordement fileté.

Batterie électrique antigel (DD)
  • Placé sur l’air neuf avant l’échangeur, permet d’éviter les risques de gel sur l’échangeur.
  • Montée, câblée et pilotée par la régulation.
  • Alimentation en puissance séparée, raccordement sur boitier externe spécifique équipé d’un interrupteur de proximité.
  • Thermostat de sécurité à réarmement automatique (point de consigne 50°C) et réarmement manuel (point de consigne 65°C).

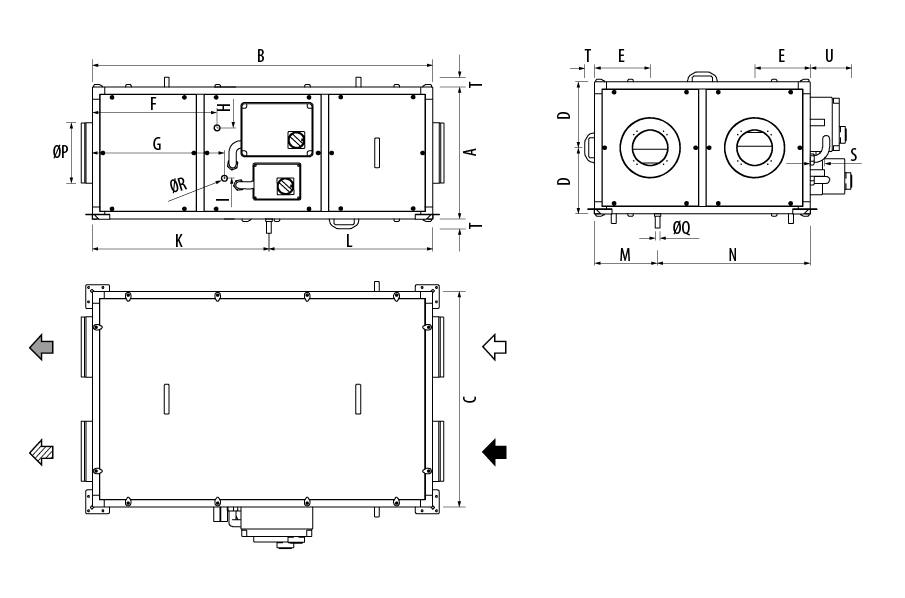

CAD HR FIRST H
Tailles 04 et 07

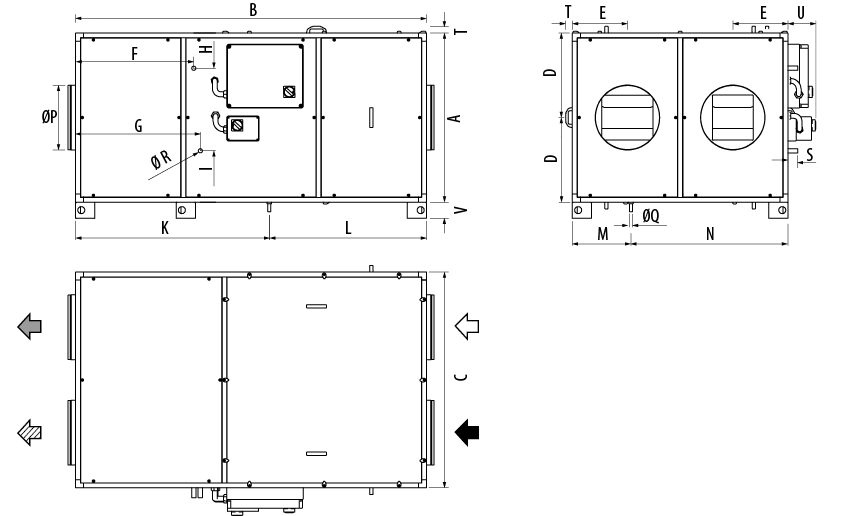

CAD HR FIRST H
Tailles 18 / 26 / 33


Taille

A

B

C

D

E

F

G

H

I

K

L

M

N

ØP

ØQ

ØR

S

T

U

V

Poids (kg)*

04

450

1420

900

225

232

520

550

150

150

737

683

263

637

200

1/2''

1/2''

60

41

174

98,5

07

550

1420

900

275

232

520

550

170

170

737

683

263

637

250

1/2''

1/2''

60

41

174

115

18

840

1800

1110

420

285

625

655

255

255

948

852

273

837

315

1/2''

1/2''

60

41

174

100

276

26/33

1050

2180

1340

525

342

735

775

219

319

1203

977

365

975

400

1/2''

3/4''

60

41

174

100

363/379

* Poids de l’unité sans batterie
