CAD HR CLASS UNIT PX
Anciennes gammes
Contre courant - Décentralisée - ECM < 2 000 m3/h
Agrandir l'image

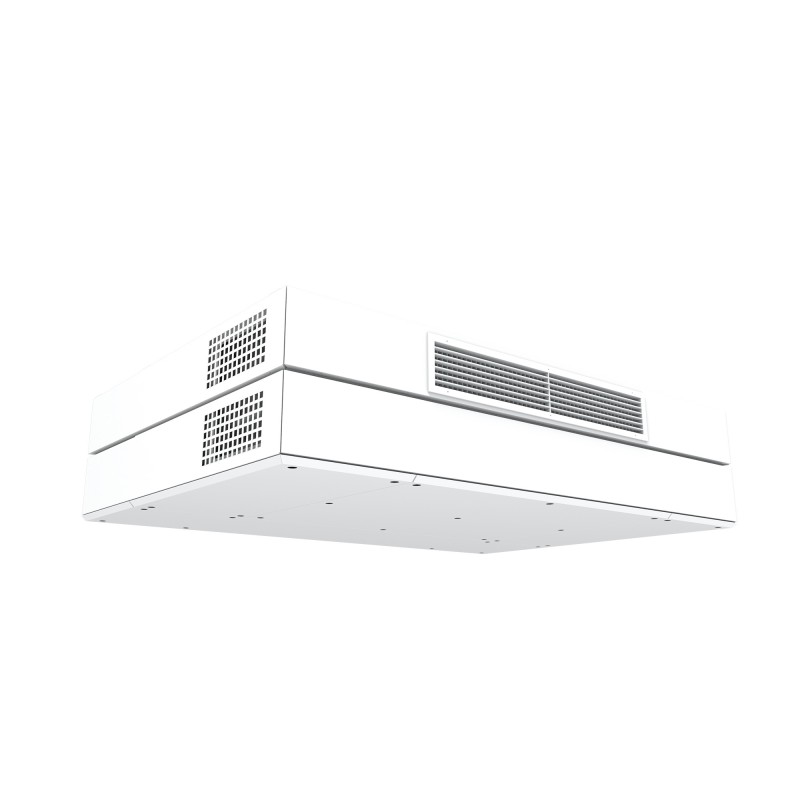

CAD HR CLASS UNIT PX
Nouveau produit
 |
Conforme ErP 2018 UVNR Moteurs EC variable |
Filtres
|
||
 |
 |
 |
||
 |
 |
 |
 |
|
 |
Échangeurs à plaque air-air produits par la société KLINGENBURG qui participe au programme Eurovent. Certification pour les AAHE. |
- Installation simplifiée
- By-pass 100% pour le freecooling
- Protection antigel par by-pass modulant
- Batterie électrique de postchauffage intégrée
- Faible niveau sonore - Silencieux intégré
- Efficacité thermique jusqu'à 95%
Application
Introduction et extraction d'air décentralisé avec récupération d'énergie dans chaque local.
Installation dans le local contre le mur extérieur.
Idéal pour la rénovation des établissements scolaires, crèches, bureaux petit commerces...
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
1 taille jusqu'à 1 000 m3/h.
2 modèles :
Construction
Motorisation
Échangeur
Filtres
Batterie électrique de post chauffe intégrée
2 modèles :
- Standard : raccordement horizontal Ø315 sur l'arrière.
- TOP : raccordement vertical Ø315 sur le dessus.
- Modbus RTU- RS485
- Modbus TCP/IP
- KNX TP
- Wifi : application smartphone, tablette
- Ethernet : application PC
- Passerelle BACnet
Construction
- Caisson à structure autoportante en acier galvanisé.
- Les trois panneaux d’accès du dessous sont double peau 30 mm, isolation thermique réalisée en laine de roche ignifugée (Euroclass A1).
- A l’intérieur l’unité a été conçue pour optimiser l’isolation acoustique en mousse mélamine, densité 9.5 kg/m3, de classement M1.
- Finition extérieure acier prépeint type polyester (5μm primaire + 20 μm polyester) couleur RAL 9002.
- Tôle perforée de diffusion en façade, et de reprise sur le coté droit.
- Panneau du dessous permettant l'accès aux filtres, à l'échangeur et à l'armoire de régulation.
- Finition intérieure en acier galvanisé.
- Accès aux filtres et à l’échangeur par le dessous.
- Bac de récupération des condensats équipé d'une pompe d'évacuation des condensats (raccordé d'usine) et tuyau d'évacuation Ø8 mm.
- By-pass 100% équipé d'un moteur proportionnel.
Motorisation
- Ventilateur simple ouïe à action.
- Moteur ECM basse consommation, à courant continu, monophasé 230V. Protection thermique par électronique - réarmement manuel.
Échangeur
- Échangeur haut rendement de type air/air à contre courant réalisé en aluminium "sea water resistance" pour une température d'utilisation jusqu'à 80°C. Efficacité thermique jusqu'à 95%.
- Protection antigel de l'échangeur intégrée à la régulation par ouverture progressive du by-pass, permettant de maintenir une température minimum de 1°C au rejet.
Filtres
- M5 (ePM10 50%) à l'extraction et M5 (ePM10 50%) au soufflage. Facilement accessibles par le dessous.
- En accessoire, kit de remplacement des filtres par filtre M5 (ePM10 50%) à l'extraction et F7 (ePM1 60%) au soufflage.
Batterie électrique de post chauffe intégrée
- Puissance 3Kw Mono 230V.
- Livrée entièrement précâblée, et raccordée à la régulation.
- Puissance régulée de façon proportionnelle
- Protection thermique à réarmement automatique (75°C) et réarmement manuel (100°C).
- Registre motorisé sur l'entrée d'air neuf, monté, câblé, piloté par la régulation, permet d'éviter les entrée d'air lorsque l'unité est à l'arrêt.
Régulation TAC prête à brancher
- Régulation complète permettant 2 principaux modes de fonctionnement :
| RÉGLAGES DES DÉBITS | APPLICATIONS CONSEILLÉES |
| MODE LS - DÉBIT VARIABLE : Variation de la vitesse des ventilateurs par signal 0-10 V | |
| - Valeur de consigne de débit en fonction d'un signal 0-10 V issu d'une sonde extérieure (CO2, température, hygrométrie...) | - Installations monozone nécessitant une adaptation de la ventilation en fonction de l'occupation |
| MODE CA - DÉBIT CONSTANT : Vitesses des ventilateurs définies selon un débit précis | |
| - 3 consignes maxi de débits constants, saisie des valeurs avec lecture sur afficheur. - Commutation entre les différentes consignes réalisée manuellement depuis la commande déportée ou automatiquement par horloge ou détection de présence. |
- Installations nécessitant la maîtrise d’un ou plusieurs débits précis. |
- Le fonctionnement du ventilateur d’extraction est asservi au ventilateur de soufflage. Son débit correspond à un pourcentage du débit du ventilateur de soufflage (100% pour des débit identiques).
- Régulation programmable depuis la commande déportée.

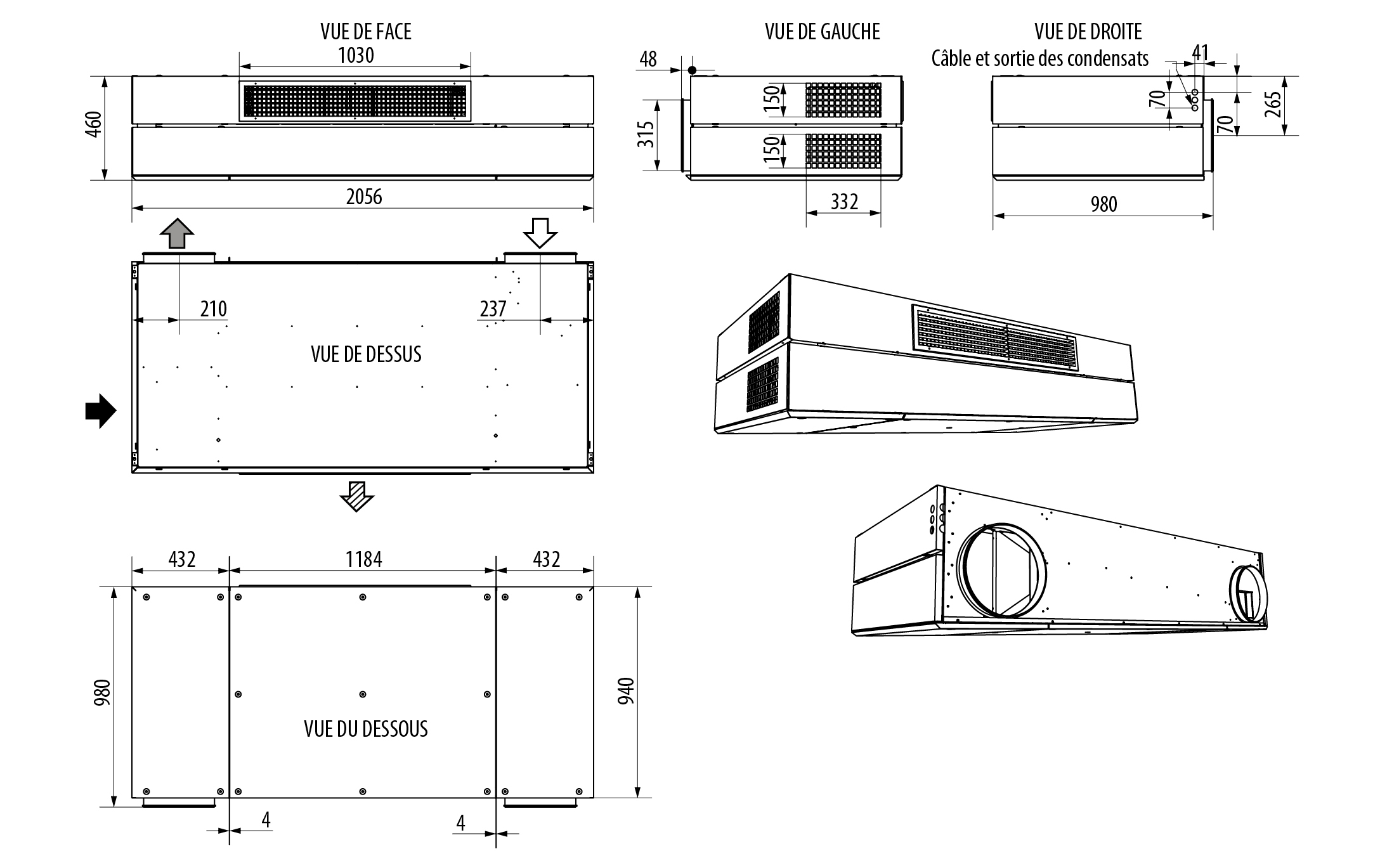

CAD HR CLASS UNIT PX
Poids 206 kg

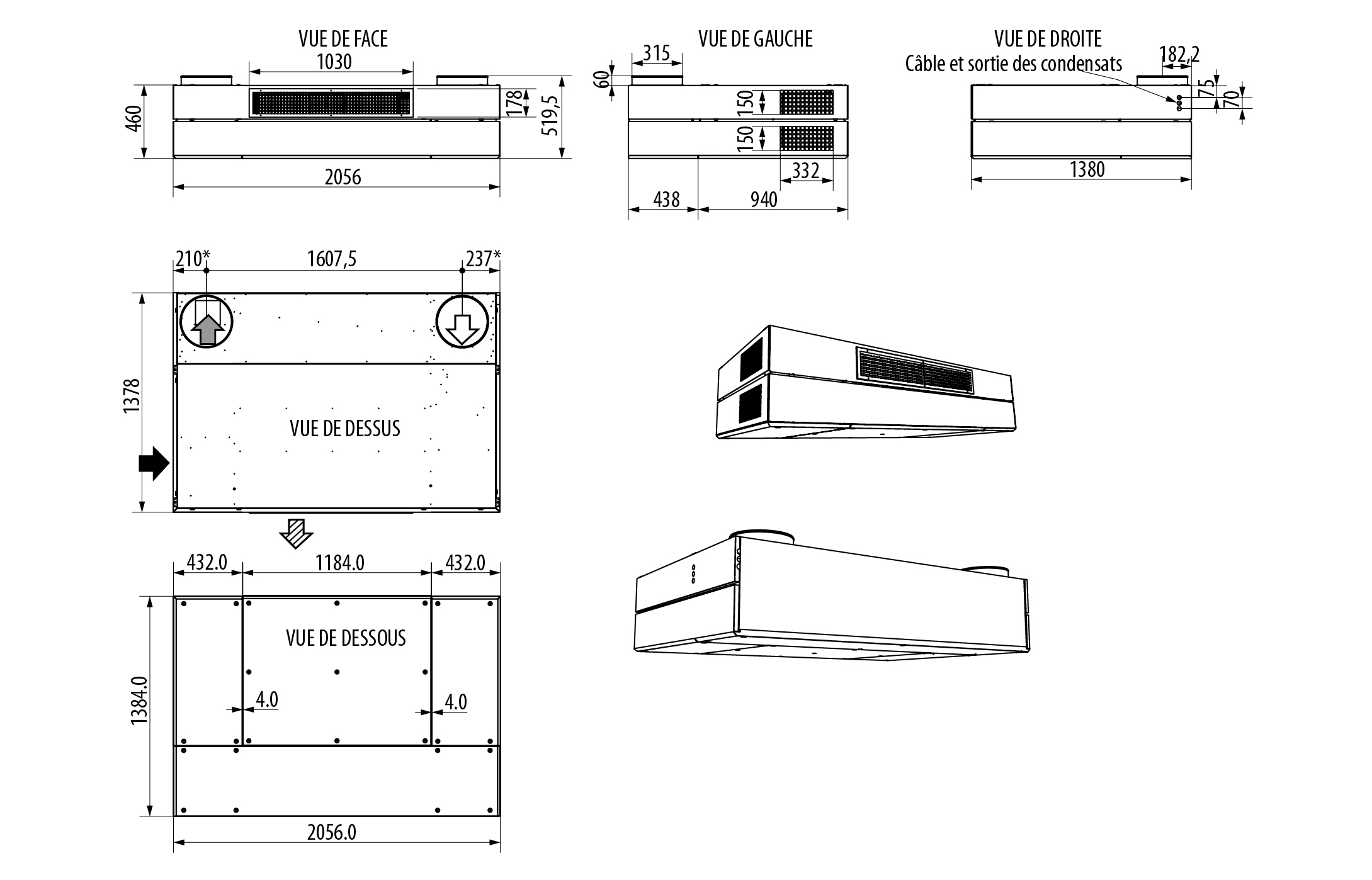

CAD HR CLASS UNIT PX TOP
Poids 246 kg
Poids 206 kg
CAD HR CLASS UNIT PX TOP
Poids 246 kg
