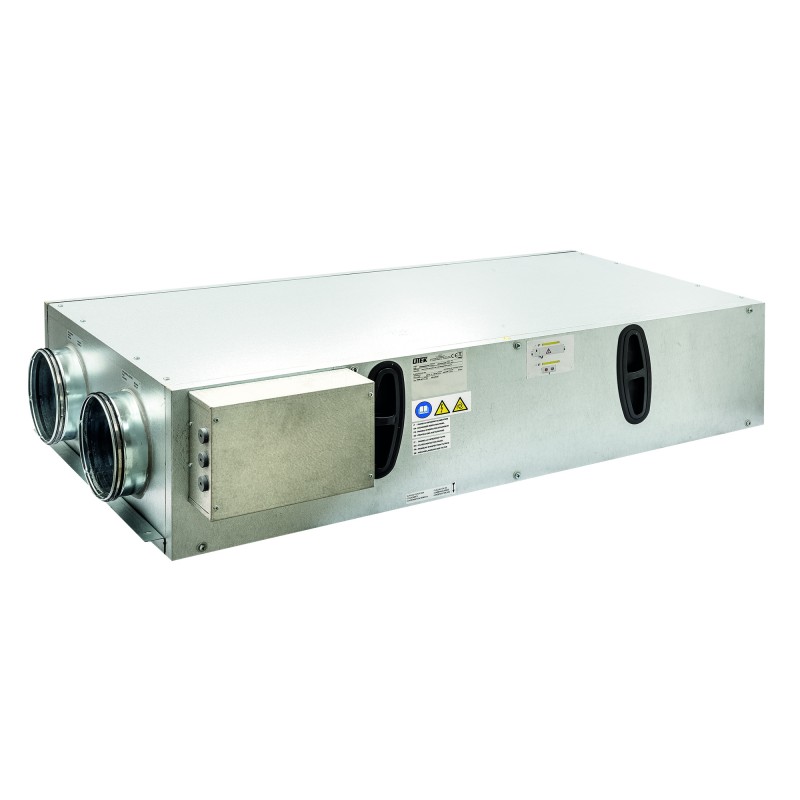

CAD HR MINI -

Anciennes gammes

Contre-courant - Réaction - ECM < 600 m3/H

Agrandir l'image

CAD HR MINI -

Anciennes gammes

Contre-courant - Réaction - ECM < 600 m3/H

	Conforme ErP 2018 UVNR Moteurs EC variables

Échangeurs à plaque air-air produits par la société RECUTECH qui participe au programme Eurovent. Certification pour les AAHE.

Gamme avant 01/02/2023
Spécial petit tertiaire
Batterie électrique externe
Double peau isolation 25 mm
Moteurs ECM basse consommation
Télécommande déportée communicante ou non
Efficacité thermique jusqu’à 92%

Applications :
Introduction et extraction d'air avec récupération d'énergie.
Utilisation en intérieur uniquement.
Installation suspendue horizontale.

Bâtiments tertiaires

Bâtiments pour la restauration

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

2 tailles : 300 /450 m3/h.
Construction horizontale (H)
Configurations de raccordement des gaines en ligne (L).
Régulation EVO avec commande déportée.
Régulation EVOD avec commande déportée, communicante Modbus, raccordement sur la carte de régulation en RS485 ou TCP/IP vers la GTC.
Application webserver sur port TCP/IP.
By-pass 100%.
Version avec batterie électrique externe.

Construction

Panneau double peau :
- Extérieur : Aluzinc®, isolation épaisseur 25 mm de mousse polyuréthanne injectée (42 kg/m³, 0.0246W/m.k) classement au feu B-S3, d0.
- Intérieur : Aluzinc®.
Ventilateur de type roue libre à réaction.
Bac à condensats avec purge Ø 1/2’’.
Accès à l’échangeur par la face principale grâce à un panneau amovible.
Accès rapide aux filtres par les trappes sur la face principale.

Motorisation

Ventilateur de type roue libre à réaction en matériau composite.
Moteur à commutation électronique ECM basse consommation, monophasé (230V-1-50/60 Hz) entrée 0...10V.

Échangeur

Échangeur à contre-courant haut rendement.
En aluminium.
Bypass motorisé 50%, intégré à l’unité, équipé d’un servo-moteur 230V monophasé tout ou rien.
Étanchéité aéraulique selon norme EN 13141-7 :
- Fuite interne : classe A2 ; fuite externe : classe A1.

Filtres
