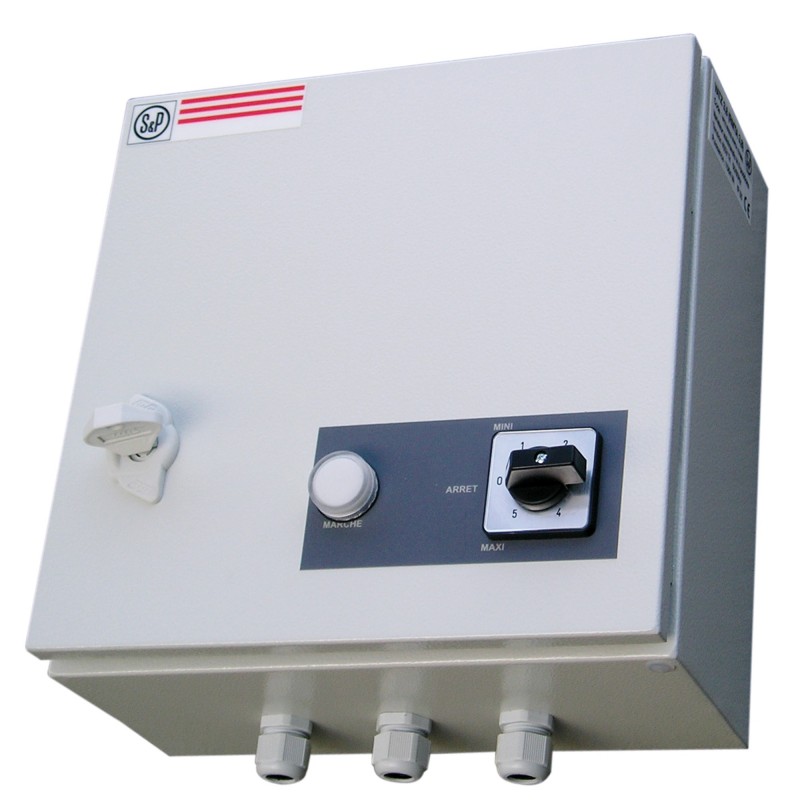

VATZ

Anciennes gammes

Autotransformateurs tri IP55 - Arrêt gamme au 01/01/2022

FLAG Obsolete
VATZ Agrandir l'image

VATZ

Anciennes gammes


Autotransformateurs tri IP55 - Arrêt gamme au 01/01/2022

  • Ajustement vitesse ventilateur
  • Asservissement électrovanne gaz
  • IP55


Applications :
Marche/arrêt et variation de vitesse par variation de tension d’un moteur asynchrone 1 vitesse triphasé 400V 50/60Hz adapté.

  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

7 calibres : 1,4 à 14 A.


Description
  • Variateur autotransformateur par chute de tension pour moteur asynchrone triphasé 400V adapté.
  • Tension d’alimentation triphasé 400V 50/60Hz + terre, dispositif de protection magnéto-thermique intégré pour le moteur.
  • Protection contre surcharge : matériel de classe d’intervention «10A». Echelle de réglage en ampère permettant un réglage direct sans aucun calcul supplémentaire (courant de réglage = courant nominal du moteur piloté).
  • Protection contre court-circuit : matériel de courbe D.
  • Arrêt + sélection vitesse en façade par commutateur 5 positions, voyant de présence alimentation.
  • Entrée pour raccordement sonde PTO du moteur, sortie pour asservissement électrovanne gaz.
  • Coffret avec couvercle sur charnières, fermeture par verrou.
  • Presse-étoupes fournis montés.
  • Kit de fixation fourni.

Sélection accessoires électriques


Désignation

A

B

C

*D

*E

F

kg

VATZ 1,4

300

300

250

250

343

383

9,6

VATZ 2,5

300

300

250

250

343

383

10

VATZ 3,8

300

300

250

250

343

383

16

VATZ 5

300

300

250

250

343

383

16,5

VATZ 6,8

400

400

200

350

443

483

24

VATZ 8,5

400

400

200

350

443

483

33

VATZ 14

500

500

250

450

543

583

40

Cotes D et E = fixations

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

Fermer Ouvrir Notices d'installation

Notice installation (NT)
