DPFF A

Diffuseurs carrés

A fentes - Dalles

Agrandir l'image

DPFF A

Diffuseurs carrés

A fentes - Dalles

Adaptés au débit variable
Modèle pour dalle 600 x 600 et 675 x 675 mm
Modèle avec filtre
Esthétique soignée finition RAL 9003 mat

Application
Climatisation, chauffage, ventilation.
Particulièrement adaptés au débit variable.

Bâtiments tertiaires

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

Modèle pour dalle 600 x 600 et 675 x 675 mm de 1 à 4 fentes.
Débit de 300 à 1510 m³/h.
DPFF A PH : diffuseur de soufflage, plénum nu.
DPFF A PHI : diffuseur de soufflage, plénum isolé.
DPFF AF PH : diffuseur de reprise, logement pour filtre épaisseur 22 mm, plénum nu.
DPFF AF PHI : diffuseur de reprise, logement pour filtre épaisseur 22 mm, plénum isolé.

Description

Diffuseur avec fentes linéaires périphériques.
Disponible en 1, 2, 3 ou 4 fentes de soufflage.
Noyau central fabriqué en acier peint RAL 9003 mat.
Profilés en aluminium peint RAL 9003 mat.
Livré avec un plénum en acier galvanisé, nu ou isolé avec 6mm de mousse de mélamine gris clair M1 (B-s1,d0) sur les 5 faces, raccordement horizontal.
DPFF A PH et DPFF A PHI : façade fixe.
DPFF AF PH et DPFF AF PHI : façade montée sur charnières et système push-pull pour accéder au filtre.
Autres diamètres de raccordement, autres RAL : nous consulter.

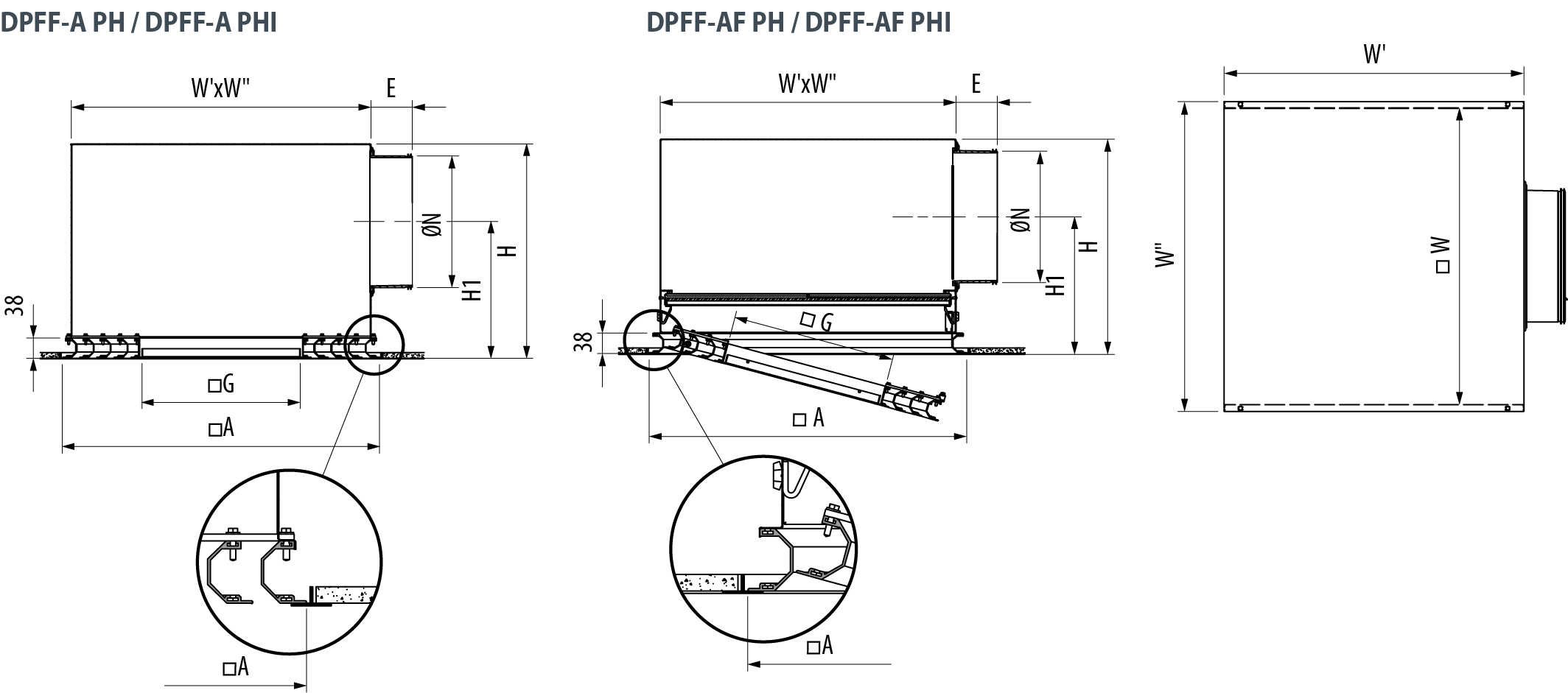

Format dalle	Nombre de fente	A	E	G	H1	H	ØN	W	W’ x W’’	Filtre FIGR
600x600	1	594	78	488	230	350	200	555	561 x 580	535 x 535 x 22
	2	594	78	424	255	400	250	555	561 x 580	535 x 535 x 22
	3	594	78	360	288	465	315	555	561 x 580	535 x 535 x 22
	4	594	78	296	288	465	315	555	561 x 580	535 x 535 x 22
675x675	1	670	78	564	230	350	200	631	629 x 656	610 x 610 x 22
	2	670	78	500	255	400	250	631	629 x 656	610 x 610 x 22
	3	670	78	436	288	465	315	631	629 x 656	610 x 610 x 22
	4	670	78	372	288	465	315	631	629 x 656	610 x 610 x 22

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

CT-Mars25-DPFF-A

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)

CP-Mars25-DPFF-A

CT-Mars25-DPFF-A

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

CT-Mars25-DPFF-A

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)

CP-Mars25-DPFF-A

FACT Diffusion d'air

Télécharger FACT - GRADA INTERNATIONAL Média verrouillé

DIFFUSION
	Sélection des grilles et diffuseurs GRADA	Modélisation de la veine d'air dans un local en fonction de température de soufflage et température ambiante été ou hiver. Permet de visualiser le profil des vitesses d'air dans la zone de confort (H<1,80m). Permet de déterminer la portée, le niveau sonore et la perte de charges du terminal sélectionné pour un débit donné. Création d'un rapport complet sur les résultats obtenus.	Désignation GRADA MSH01 DA340 CC600 DS170/DR170 DC560 WS230/WS230P WS400 WR230 HD600 EG400PF/EG400-F CS400 TS600 TE370 TE750 AD130-F/GD130-F AD100-F/GD100-F SF130 AD600 BD640 AG300/AG320 JD130/JD120/JD110 JD170/JD160/JD150 SLF SLS CB400	Désignation VIM DABR GD DATI DCDU DCFD/DCFS DDTI DJHC/DJHD DJHE DJHR DLFF B DPCD/DPCS AB DPDU DPFF A PH/PHI DPSR 2D/2DI DPSR 4D/4DI GADD A/GADD F GASD A/GASD F GCDD FG GLBF GLBF AF GSBF A/GSBF AI JDLP C/F/G JDSP C/F/G SLF SLS GCBI
