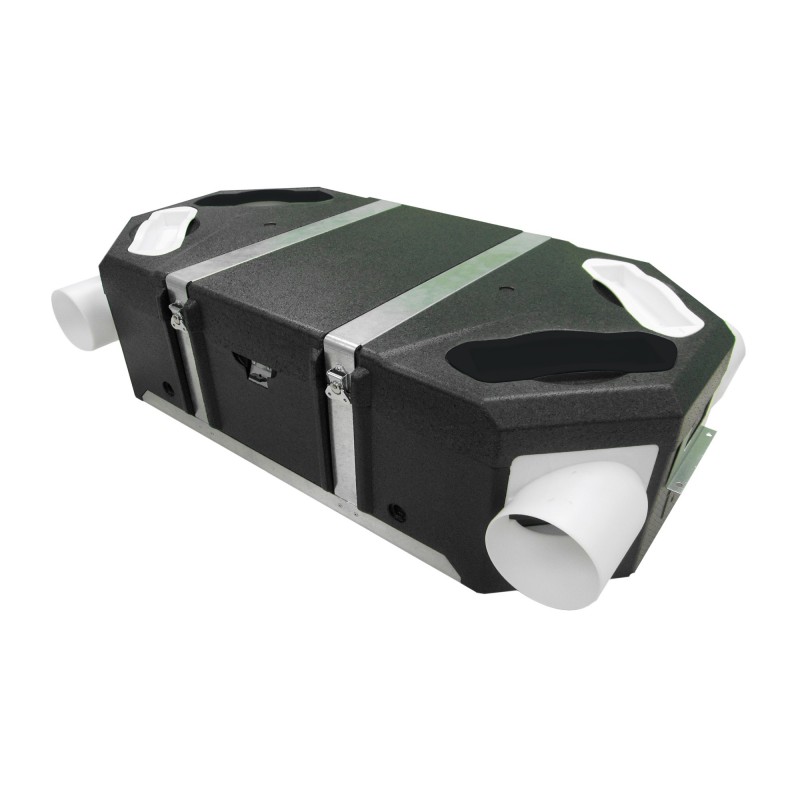

CAD HR LOGEMENT

Echangeur double flux statique

Contre courant plastique < 210 m3/h

CAD HR LOGEMENT Agrandir l'image

CAD HR LOGEMENT

Echangeur double flux statique


Contre courant plastique < 210 m3/h

Freecooling ou By pass Échangeur à contre-courant
Filtres
Livrés en standard : Soufflage air neuf : Filtre M5 (ePM10 50%). Reprise air vicié : Filtre G4 (grossier 65%).

  • Échangeur statique de faible hauteur
  • Kit de fixation rapide
  • Pilotable par télécommande
  • Multiples montages possibles
  • Efficacité thermique jusqu’à 94%

Application
Pour système double flux avec échangeur individuel.
Montage : intérieur uniquement : sol, mural horizontal ou vertical.

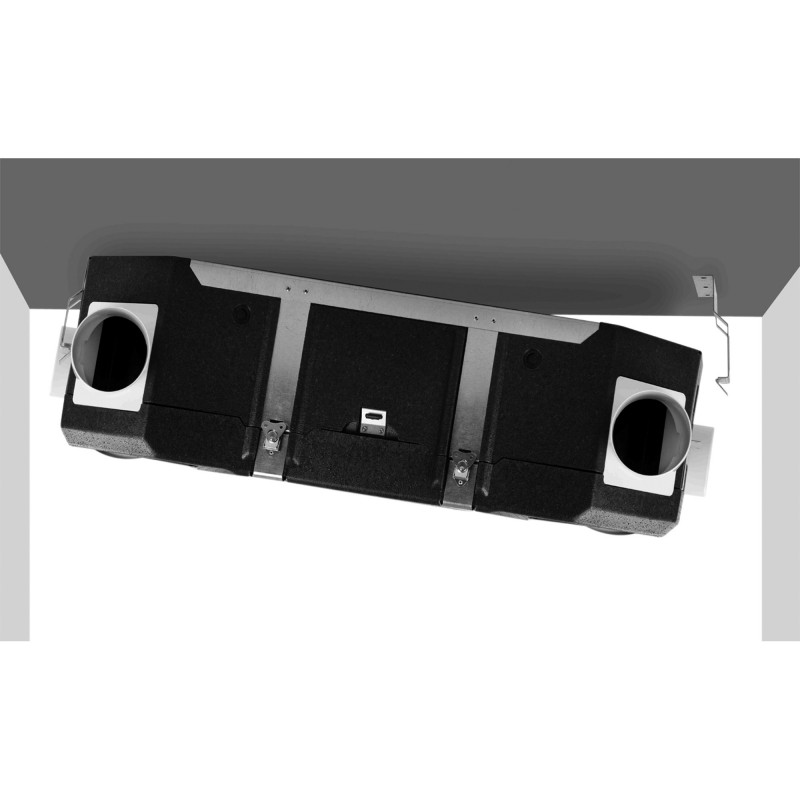

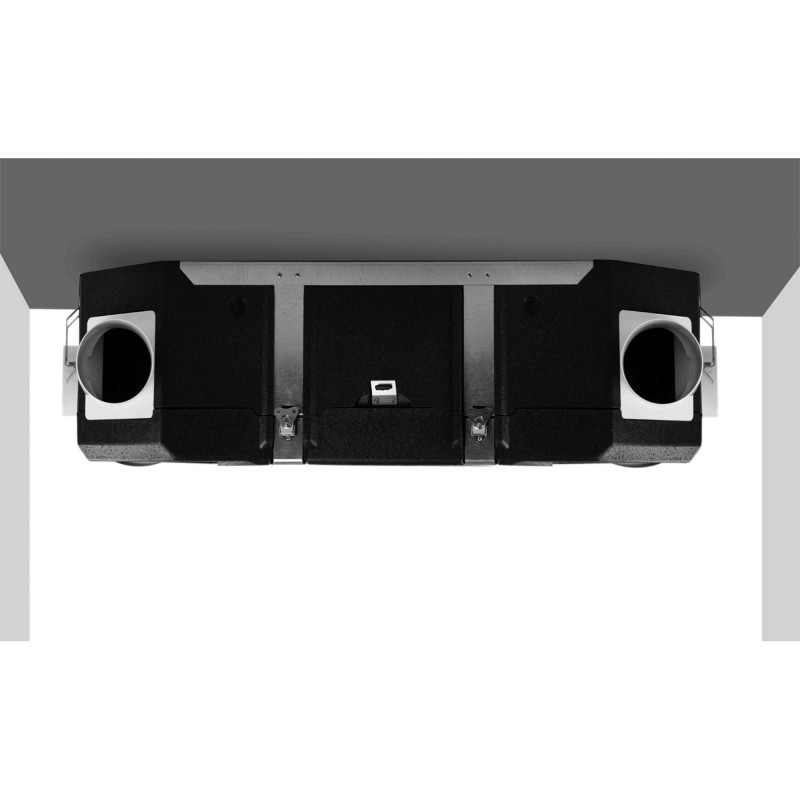

Montage en faux plafond possible grâce à sa faible hauteur.
  • Gamme

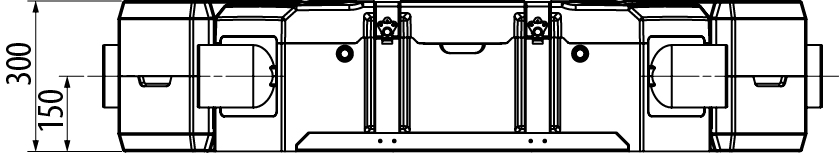

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

1 taille : débit maxi 210 m3/h pour des logements du T2 au T5 avec 2 SdB + WC.
2 versions : avec by-pass motorisé ou sans by-pass.

Construction
  • Caisson réalisé en polypropylène extrudé.
  • Raccordement en Ø125 par piquages rotatifs à 90°.

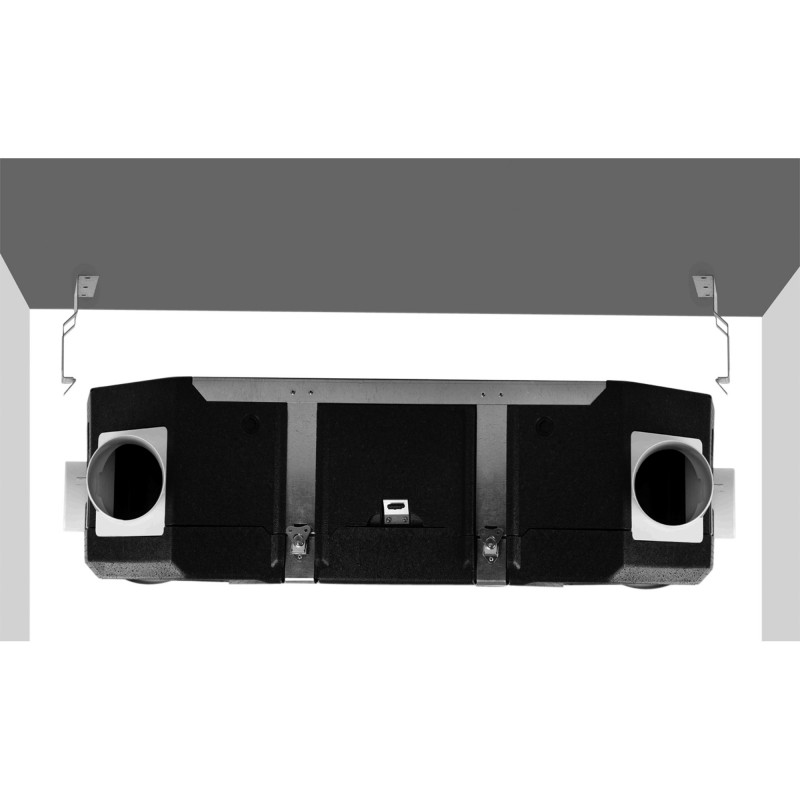

  • Kit de fixation rapide. Verrouillage avec des vis après clipsage.
  • Bac à condensats, à raccorder vers le réseau des eaux usées.
  • Ouverture par 4 grenouillères ¼ de tour pour accéder à l’échangeur.
  • Pictogrammes sur le caisson pour préciser côté intérieur et côté extérieur.

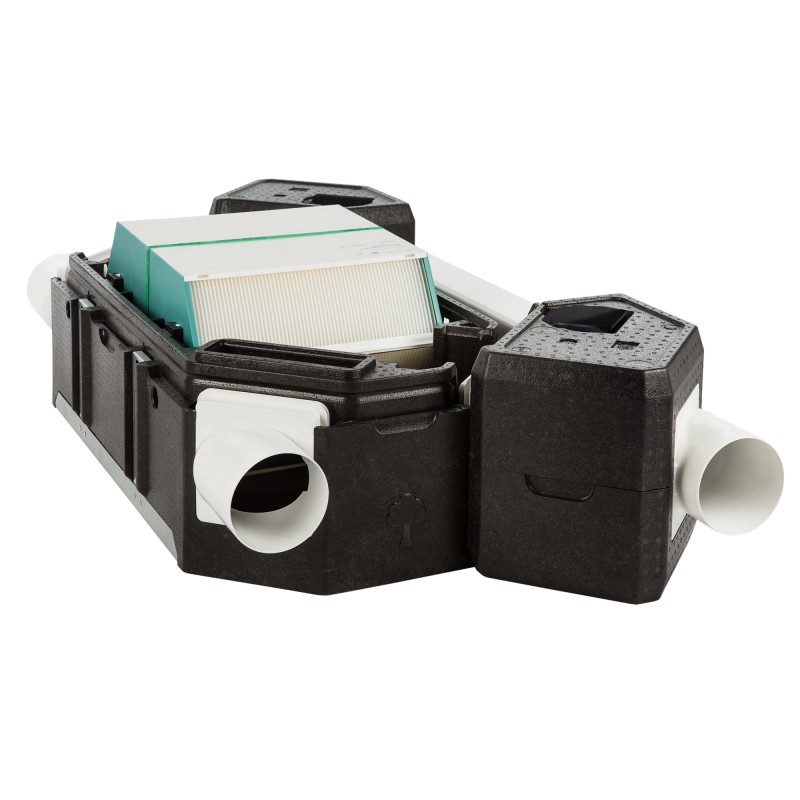

Échangeur
  • Échangeur statique à contre-courant, rendement jusqu’à 94% .

Filtres
  • Filtre G4 (grossier 65%) sur l’extraction.
  • Filtre M5 (ePM10 50%) sur l’introduction d’air neuf.
  • Filtres extractibles par le dessous après démontage des trappes de visite.

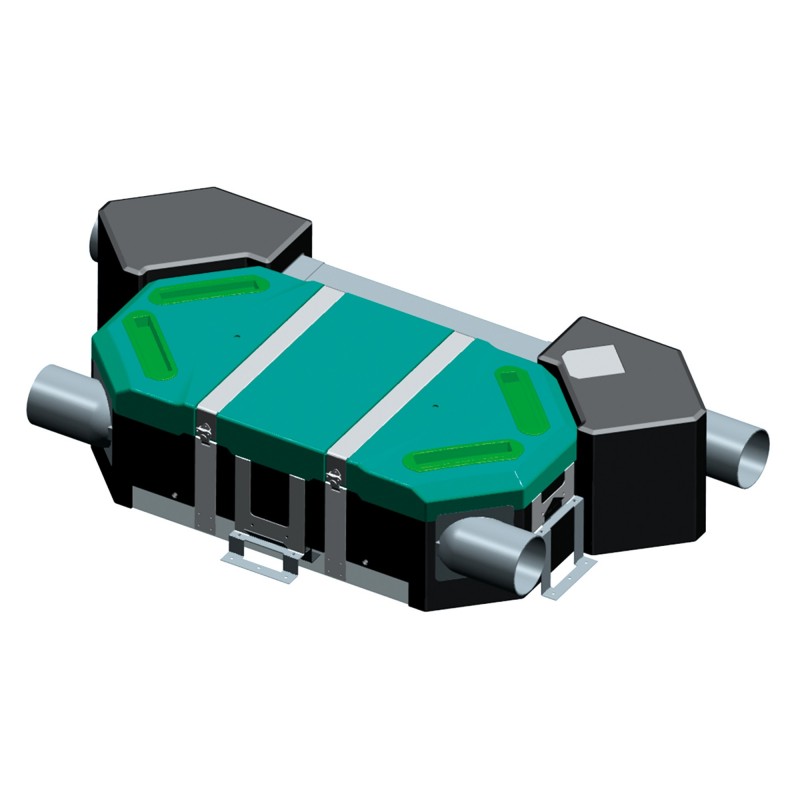

By-pass
  • Version by-pass latéral 100% faible hauteur.
  • By-pass échangeur manuel ou automatique par l’intermédiaire de la télécommande optionnelle.
  • En évitant l’échangeur, le by-pass permet l’introduction d’air frais nocturne en été.
  • Temporisation de 8h en standard avec modification de la durée possible.

Régulation
  • Télécommande filaire.
  • Pilotage marche/ arrêt du by-pass,
  • Contrôle de l’encrassement des filtres.
  • Mode Boost cuisine agissant sur l’ouverture du grand débit cuisine et du registre de compensation d’air de la bouche salon.

Accessoire : RMVT Tempo
  • Registre circulaire motorisé ouvert sous tension.
  • Assure la compensation du grand débit cuisine.

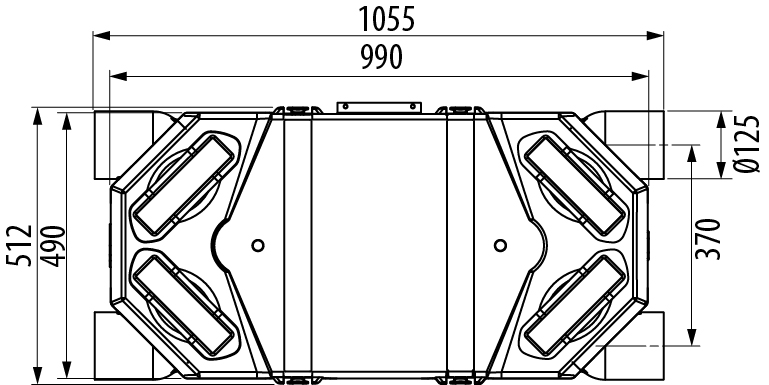

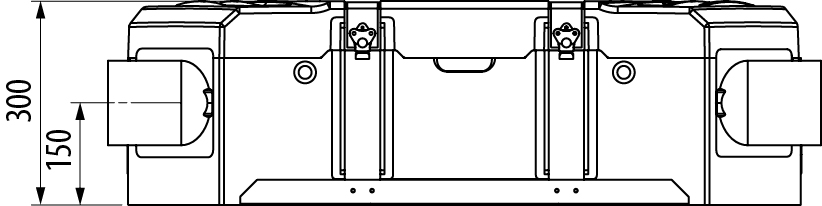

CAD HR Logement
sans by-pass

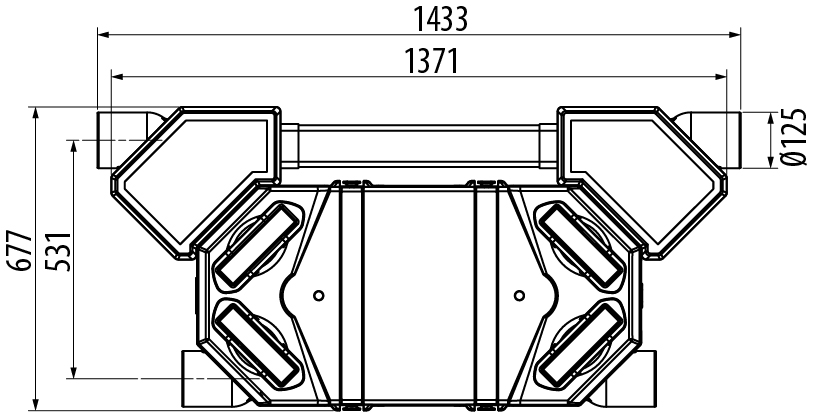

CAD HR Logement
avec by-pass
