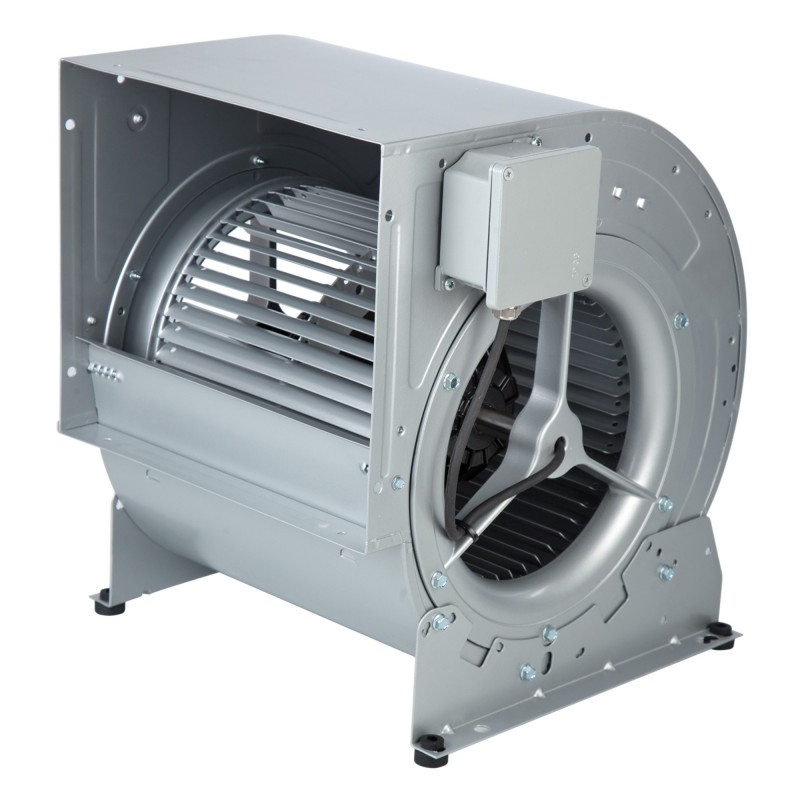

Ventilateur

  • Moteur à rotor extérieur
  • Multiples applications

Application
Composant pour unité de ventilation ou rechange.
S’incorpore dans les équipements de climatisation et de traitement d’air, dans les aérothermes, les caissons de ventilations et les hottes de cuisines.
Température du flux d’air de -20 °C jusqu’à 70°C selon moteur.
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

9 tailles de roue : 7/7, 7/9, 9/7, 9/9, 10/8, 10/10, 12/9, 12/12 et 15/15. Série poucique.
Débit de 400 à 12 000 m3/h.


Construction
  • Volute double ouïe en tôle d’acier galvanisé Z275.
  • Turbine à action en acier galvanisé, équilibrée dynamiquement suivant ISO 1940.
  • Entraînement direct avec moteur à rotor extérieur incorporé dans la turbine, roulement à billes.

Motorisation
  • Moteur monophasé 1 vitesse 230V 50Hz classe F :
    • 4 ou 6 pôles, IP44 ou IP55 suivant tableau de caractéristiques,
    • condensateur fixé sur la volute 230V, 50Hz,
    • moteurs pilotables en variation de tension.
  • Moteur triphasé 1 vitesse 230/400V 50Hz classe F :
    • 4 pôles IP44 ou IP55 suivant tableau de caractéristiques,
    • 6 pôles IP54 ou IP55 suivant tableau de caractéristiques,
    • moteurs pilotables en variation de fréquence et de tension.
  • Boitier de connexion IP55.
  • Protection thermique à 165°C à réarmement manuel.
  • Support moteurs montés sur blocs antivibratiles pour atténuer les vibrations et le bruit solidien.

Sélection ventilateurs techniques
CBM RE

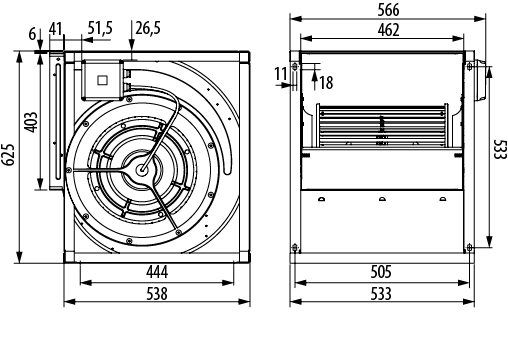

CBM-15/15 RE K

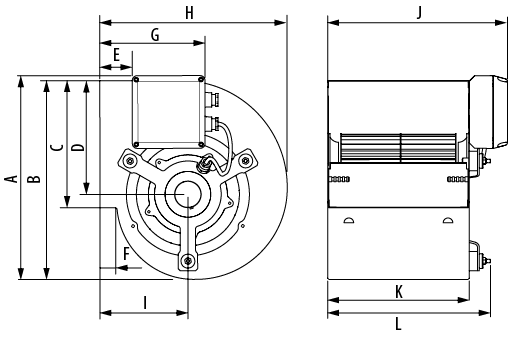

Modèle

A

B

C

D

E

F

G

H

I

J

K

L

CBM-7/7

336

328

207

188

54

174

309

145

296

233

269

CBM-7/9

337

328

207

186

54

174

309

145

363

300

335

CBM-9/7

390

390

260

36

155

381

184

316

233

CBM-9/9

390

390

260

36

155

381

184

382

300

CBM-10/8

443

443

288

249

36

155

423

200

340

267

CBM-10/10

443

443

288

249

38

155

423

200

407*

333

CBM-12/9

521

521

341

293

41

155

490

229

382

311

CBM-12/12

521

521

341

293

41

155

490

229

466

396

* 6P mono: 416 mm.

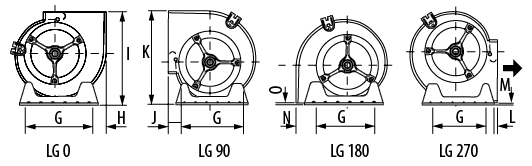

Orientations


Modèles

G

H

I

J

K

L

M

N

O

CBM 7/

225

47,60

314

57

333

28

16,40

8,60

6

CBM 9/

296

34,50

382

69

395,50

68,50

39

34,50

6

CBM-10/

339

39

427

67

451,50

67

40

39

8

CBM-12/

407

40,5

496,5

69,5

528,50

69,50

38,50

41,50

4,50

Fermer Ouvrir Caractéristiques détaillées

Pages catalogue texte (CT)

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)
