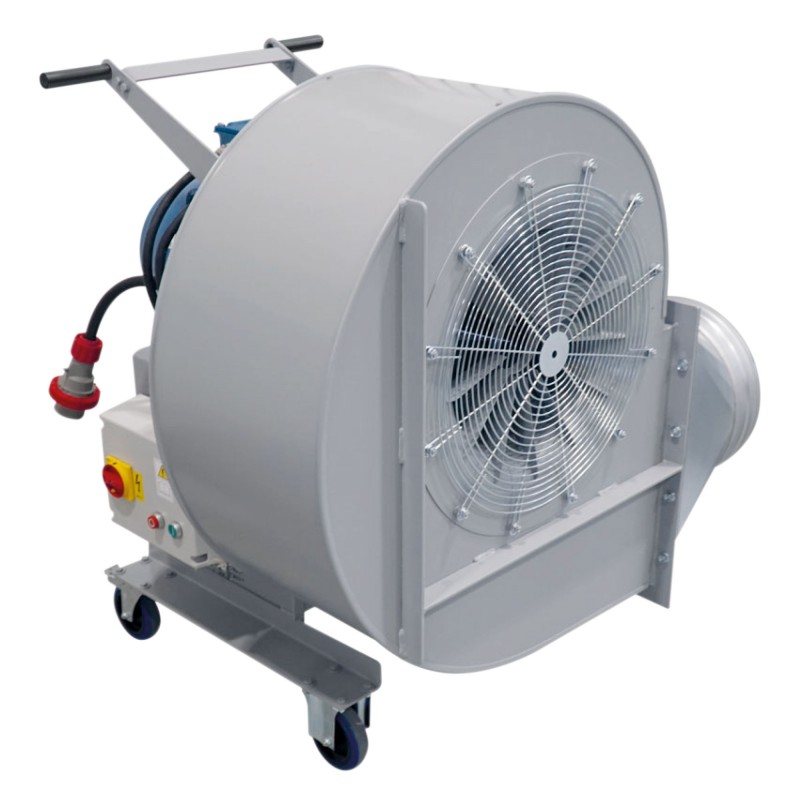

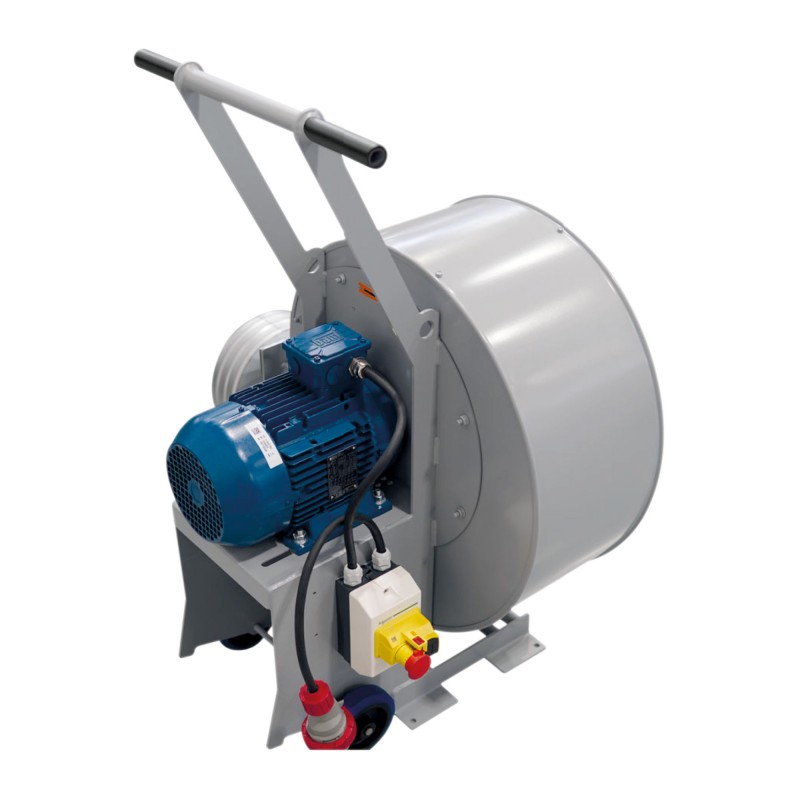

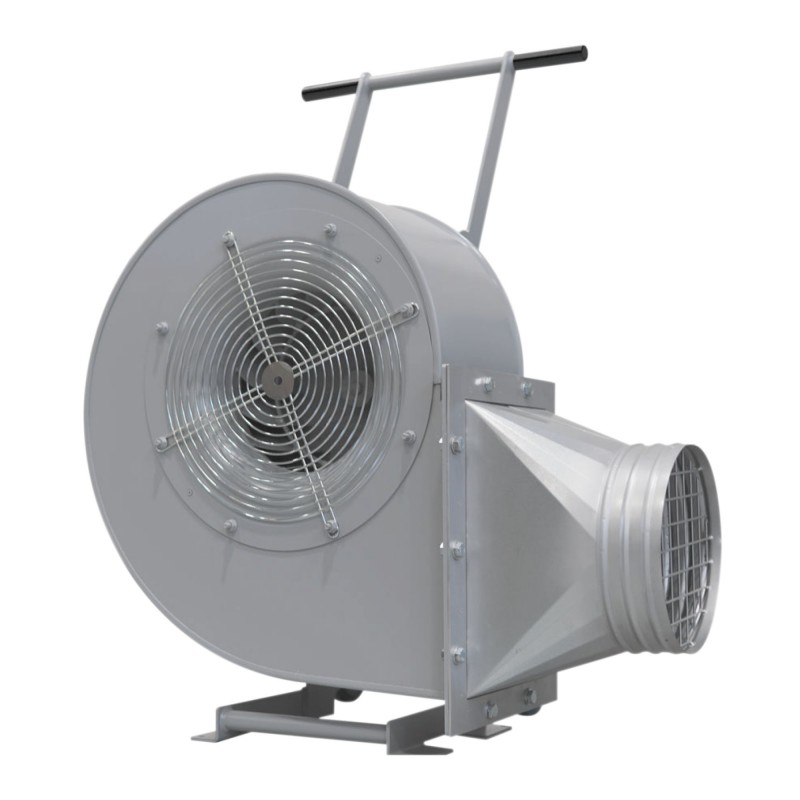

FRM
Moto-ventilateurs
Centrifuges - Mobiles - Réaction - AC < 24 000 m3/h
Agrandir l'image
FRM
Nouveau produit
 | Conforme ErP 2015 - Ventilateur |
 | |
- Ventilateur mobile
- Transport et manutention facilités
- Pression jusqu’à 3 500 Pa
Application
Ventilation localisée, séchage, extraction d’air, ventilation d’espaces clos, de cuves de fermentation, évacuation de vapeurs de nettoyage...
Température maxi de l’air extrait : 100°C.
Air propre ou légèrement poussiéreux jusqu’à 50mg/m3.
Description
Dimensions
Documentation
Prix Public
Logiciel
Les références
Débit de 1 000 à 24 000 m3/h.
10 tailles, 2 versions.
Version avec ou sans coffret électrique de commande. En l’absence de coffret, le raccordement électrique doit se faire sur la boîte à borne moteur.
Construction
Motorisation
10 tailles, 2 versions.
Version avec ou sans coffret électrique de commande. En l’absence de coffret, le raccordement électrique doit se faire sur la boîte à borne moteur.
Construction
- Ventilateur centrifuge à accouplement direct.
- Fabrication en acier protégé contre la corrosion par cataphorèse et peinture polyuréthane RAL 7045. Catégorie de corrosivité atmosphérique C3.
- Orientation 270° à droite RD270, avec poignées et roues pour le déplacement.
- Grilles de protection à l’aspiration et au soufflage.
- Bride circulaire au soufflage.

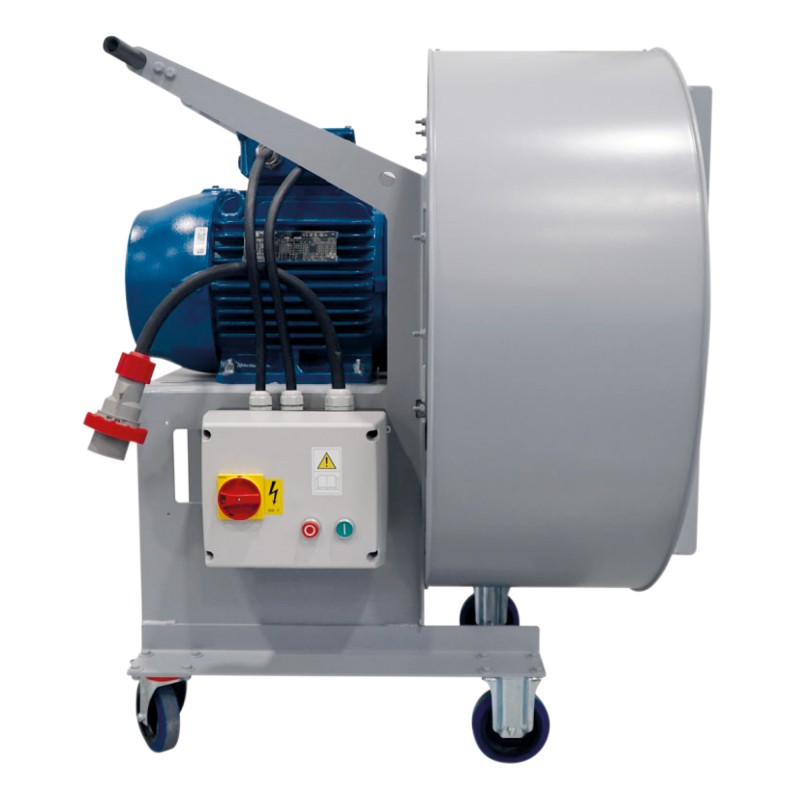

- Coffret de commande IP 55 équipé d’une protection magnéto-thermique automatique, une prise d’alimentation CEE 3P+T :
- Puissance ≤4kW : 1 Bouton d’arrêt d’urgence cadenassable, 1 Bouton de marche/arrêt.
- Puissance >4kW : 1 Sectionneur cadenassable, 1 Bouton d’arrêt et 1 bouton marche, 1 démarreur étoile triangle.
Motorisation
- Moteur asynchrone AC avec roulements à billes graissés à vie.
- Moteur à patte B3, IP55 classe F, 2 pôles à haut rendement avec protection thermique :
- 1 vitesse triphasé 230/400V 50Hz jusqu’à 4kW.
- 1 vitesse triphasé 400/690V 50Hz à partir de 5.5kW.
- Jusqu’à 4 kW, le démarrage s’effectue par branchement direct.
- À partir de 5,5kW, le démarrage se fait par branchement étoile-triangle.

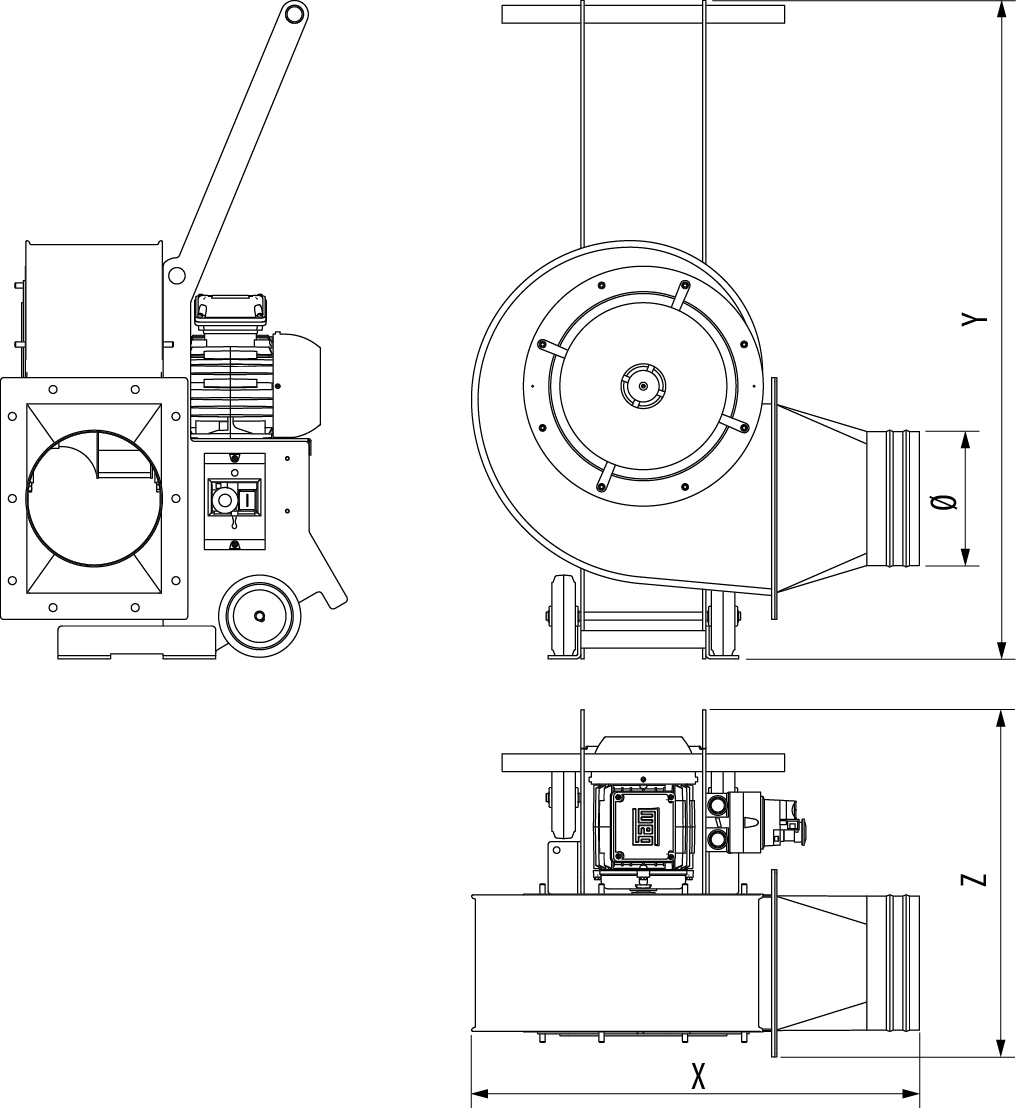

FRM 0,55 kW à 3 kW

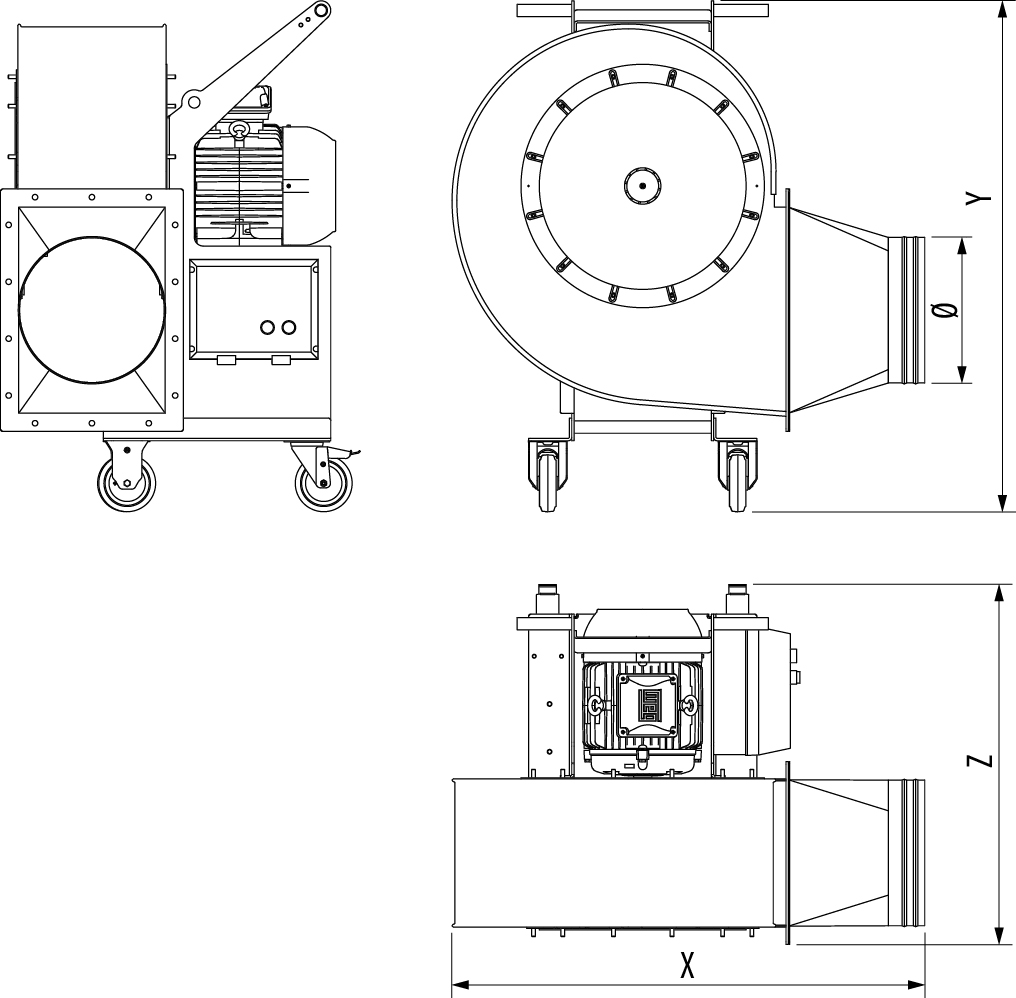

FRM 4 kW à 18,5 kW
| Modèle | Dimensions | Poids (kg) | Roulettes | Diamètre externe Ø (mm) | ||
| X | Y | Z | ||||
| FRM 251 N4A RD 71 2P 0,55KW | 645 | 1021 | 515 | 39 | 2 | 184 |
| FRM 281 N4A RD 80 2P 1,1KW | 685 | 1021 | 530 | 43 | 2 | 204 |
| FRM 311 N4A RD 90 2P 2,2KW | 750 | 1021 | 585 | 61 | 2 | 228 |
| FRM 351 N4A RD 100 2P 3KW | 840 | 1021 | 620 | 78 | 2 | 254 |
FRM 4 kW à 18,5 kW
| Modèle | Dimensions | Poids (kg) | Roulettes | Diamètre externe Ø (mm) | ||
| X | Y | Z | ||||
| FRM 402 N4A RD 112 2P 4KW | 930 | 1122 | 710 | 104 | 4 | 285 |
| FRM 401 N4A RD 132 2P 5,5KW | 930 | 1122 | 785 | 132 | 4 | 285 |
| FRM 452 N4A RD 132 2P 7,5KW | 1040 | 1122 | 795 | 154 | 4 | 320 |
| FRM 451 N4A RD 160 2P 11KW | 1040 | 1122 | 905 | 205 | 4 | 320 |
| FRM 502 N4A RD 160 2P 15KW | 1145 | 1150 | 640 | 227 | 4 | 360 |
| FRM 501 N4A RD 160 2P 18,5KW | 1145 | 1150 | 942 | 241 | 4 | 360 |
