SIL CZ - SIL CZO

Silencieux circulaires

Galva - Rigides avec ou sans noyau

Agrandir l'image

SIL CZ - SIL CZO

Silencieux circulaires

Galva - Rigides avec ou sans noyau

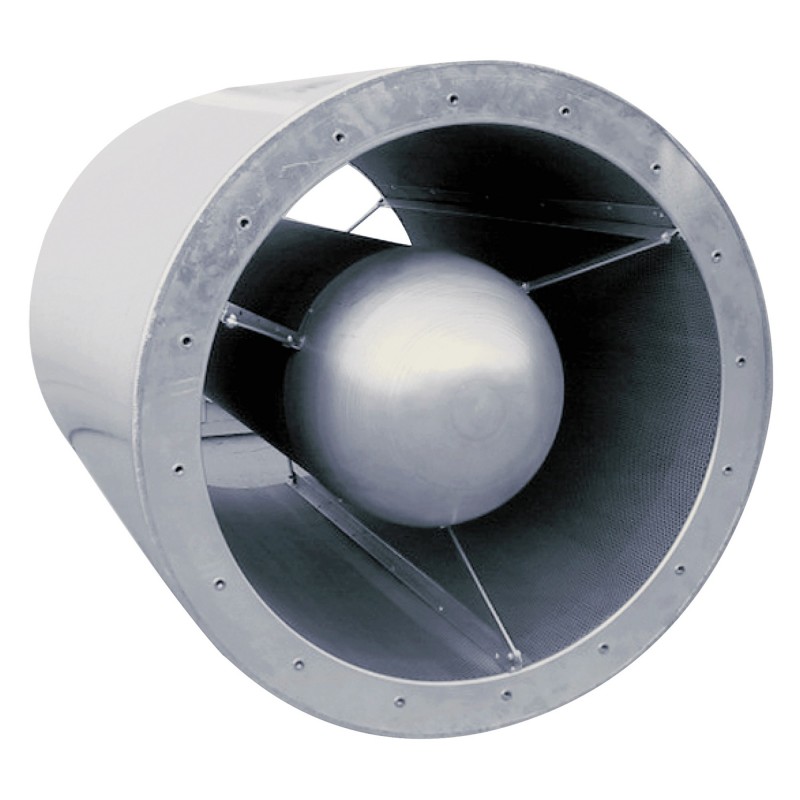

SIL CZO avec noyau profilé
Diamètre et fixation adaptés aux axiaux TGT / THGT

Application
Atténuation acoustique dans les réseaux de ventilation et traitement d’air.

Bâtiments tertiaires

Bâtiments industriels et logistiques

Parcs de stationnement couverts

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

SIL CZ : Ø250 à 1600 mm, longueur 1 fois, 1,5 fois ou 2 fois le diamètre nominal.
SIL CZO (avec noyau acoustique) : Ø250 à 1600 mm, longueur 1 fois, 1,5 fois ou 2 fois le diamètre nominal.

Description

Enveloppe en acier galvanisé Z275 d’épaisseur 0,8 mm jusqu’à Ø1250 mm et d’épaisseur 1,0 mm au-dessus.
Brides avec écrous sertis, perçage suivant la norme EUROVENT.
Matériau absorbant : laine de roche densité 70 kg/m3, avec protection anti-érosion et tôle perforée, classement au feu A2-s1, d0 (M0), épaisseur 70 mm du diamètre nominal 250 au 400, 80 mm du 450 au 710 et 100 mm du 800 au 1600.
SIL CZO avec noyau interne pour augmenter l’efficacité acoustique.

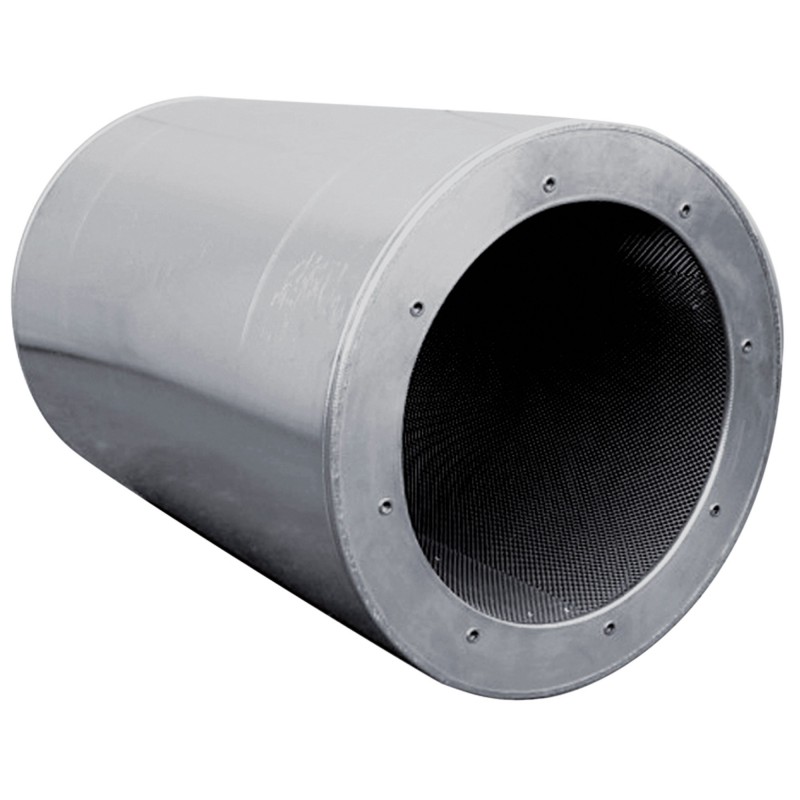

SIL CZ
SIL-CZ-CZO-dim

SIL CZO
SIL-CZ-CZO-dim1

D nominal	ØE	ØF	Nbre trous	Ø trous	Ø insert	ØY	L
D nominal	ØE	ØF	Nbre trous	Ø trous	Ø insert	ØY	ØD x 1	ØD x 1,5	ØD x 2
250	390	280	4	11	M8	120	250	375	500
315	455	355	8	11	M8	140	315	472,5	630
355	495	395	8	11	M8	200	355	532,5	710
400	540	450	8	12	M10	200	400	600	800
450	610	500	8	12	M10	245	450	675	900
500	660	560	12	12	M10	245	500	750	1000
560	720	620	12	12	M10	295	560	840	1120
630	790	690	12	12	M10	295	630	945	1260
710	870	770	16	12	M10	380	710	1065	1420
800	1000	860	16	12	M10	380	800	1200	1600
900	1100	970	16	15	M12	380	900	1350	1800
1000	1200	1070	16	15	M12	650	1000	1500	2000
1120	1320	1190	20	15	M12	650	1120	1680	2240
1250	1450	1320	20	15	M12	650	1250	1875	2500
1400	1600	1470	20	15	M12	650	1400	2100	2800
1600	1800	1680	24	15	M12	650	1600	2400	3200

Poids (kg)
Ø silencieux	SIL CZ			SIL CZO
	Longueur des silencieux
	1 x D	1,5 x D	2 x D	1 X D	1,5 x D	2 x D
250	7	10	13	10	13	17
315	12	17	22	15	21	27
355	15	19	24	17	23	29
400	16	23	29	20	27	35
450	20	26	34	24	31	41
500	23	31	40	29	39	50
560	26	36	47	33	46	60
630	32	46	60	44	64	84
710	42	58	75	57	78	101
800	50	70	90	66	93	120
900	80	101	122	107	135	163
1000	115	137	160	149	178	208
1120	134	160	186	174	208	226
1250	159	191	223	206	248	289
1400	218	270	322	283	351	418
1600	290	434	578	377	564	751
