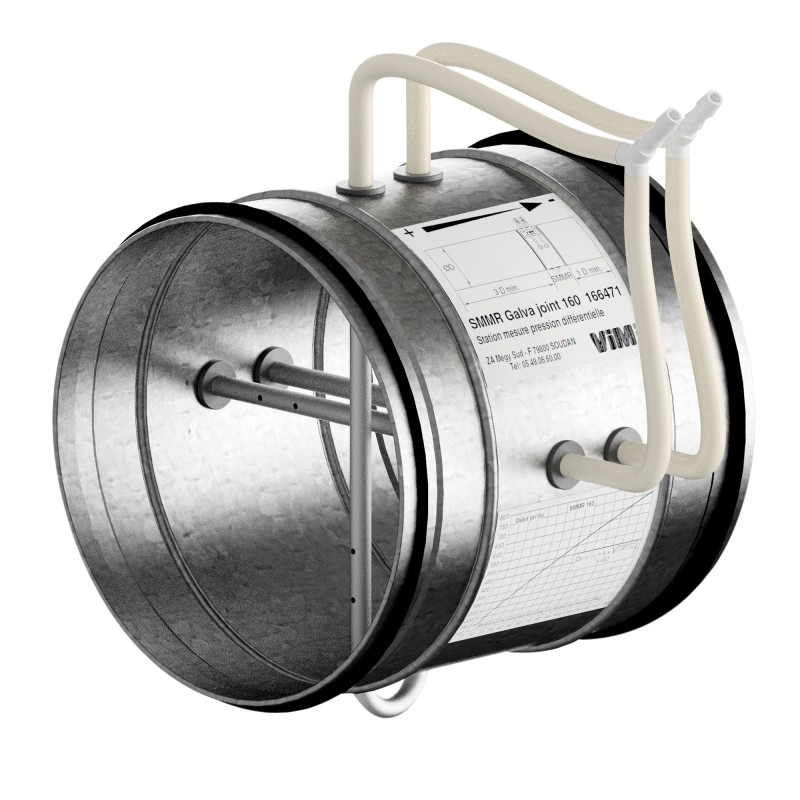

SMMR
Stations de mesure
Galva - Pression différentielle
Agrandir l'image
SMMR
Nouveau produit
- Mesure du débit par pression différentielle
Applications :
Mesure du débit en gaines circulaires basée sur la mesure de la pression différentielle.
Accessoire à associer aux caissons de ventilation équipés d’une régulation pour un fonctionnement en débit constant CAV.
Accessoire à associer avec un VCHV-A pour l’affichage des débits.
Commander en ligne
-
Description
-
Dimensions
-
Documentation
-
Prix Public
-
Logiciel
-
Les références
9 tailles : Ø125 / 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500.
Mesure de débit jusqu’à 8 000 m3/h.
Description
Mesure de débit jusqu’à 8 000 m3/h.
Description
- Corps réalisé en acier galvanisé Z275.
- Joint d’étanchéité classe D à chacune de ses extrémités.
- Double épingles de mesure réalisées en aluminium Ø Ext 7 mm.
- Deux prises de pression Ø6 mm.
|

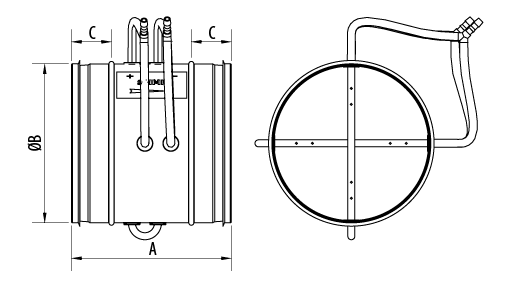

Taille |
A |
ØB |
C |
|
SMMR 125 |
160 |
125 |
40 |
|
SMMR 160 |
160 |
160 |
40 |
|
SMMR 200 |
160 |
200 |
40 |
|
SMMR 250 |
160 |
250 |
40 |
|
SMMR 315 |
160 |
315 |
40 |
|
SMMR 355 |
210 |
355 |
50 |
|
SMMR 400 |
210 |
400 |
50 |
|
SMMR 450 |
210 |
450 |
50 |
|
SMMR 500 |
210 |
500 |
50 |
