GZ60 - GE90 - GE60 - GE60XL - GE120 - GE120XL

Terminaux coupe feu

Grilles de transfert

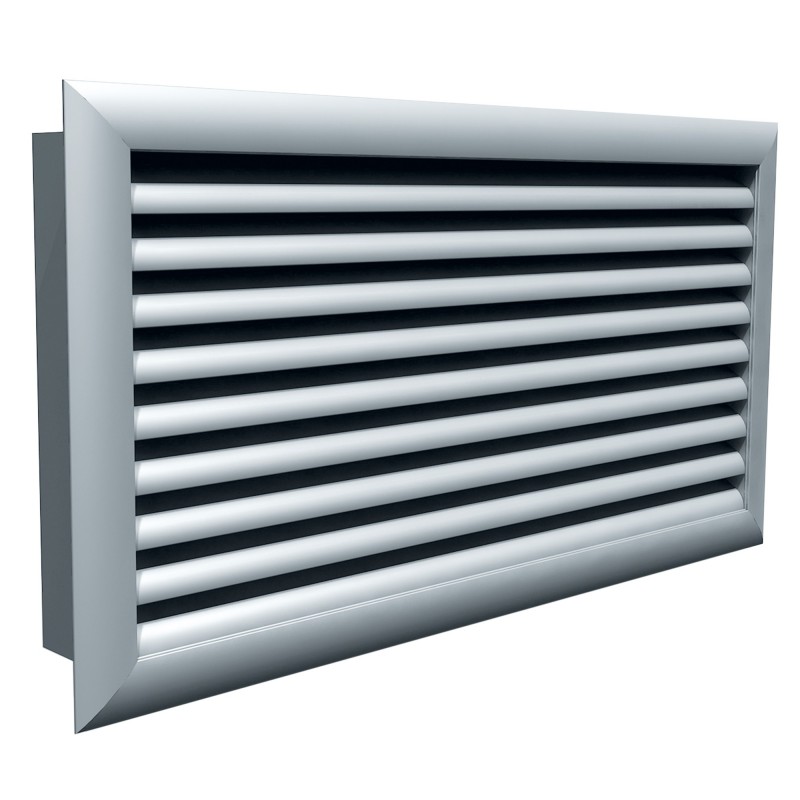

GZ60 + cadre de finition GZKF Agrandir l'image

GZ60 - GE90 - GE60 - GE60XL - GE120 - GE120XL

Terminaux coupe feu


Grilles de transfert

  • Finition esthétique (GZ60)
  • Résistance au feu de 60 à 120 minutes
  • Faciles à installer


Application
Destinées à la ventilation naturelle de locaux - ne peuvent pas être utilisées pour les applications de ventilation mécanique.
Restitution du degré coupe-feu d’une paroi, dalle ou porte traversées dès lors que la température de l'air dépasse 100°C.
Utilisation à l’intérieur des bâtiments.
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

GZ60 :
  • Dimensions (Ln x Hn) : 100 x100 à 800 x 400.
  • Ailettes en forme de chevron anti-vision.
  • Finition aluminium blanc RAL 9022 en standard. En option : RAL 7024 ou RAL 9016.
GE60 - GE90 - GE120 :
  • Dimensions GE60 - GE90 (Ln x Hn) : 100 x100 à 800 x 400.
  • Dimensions GE120 (Ln x Hn) : 150 x 100 à 800 x 400.
  • Grille vision.
  • Finition aluminium anodisé.

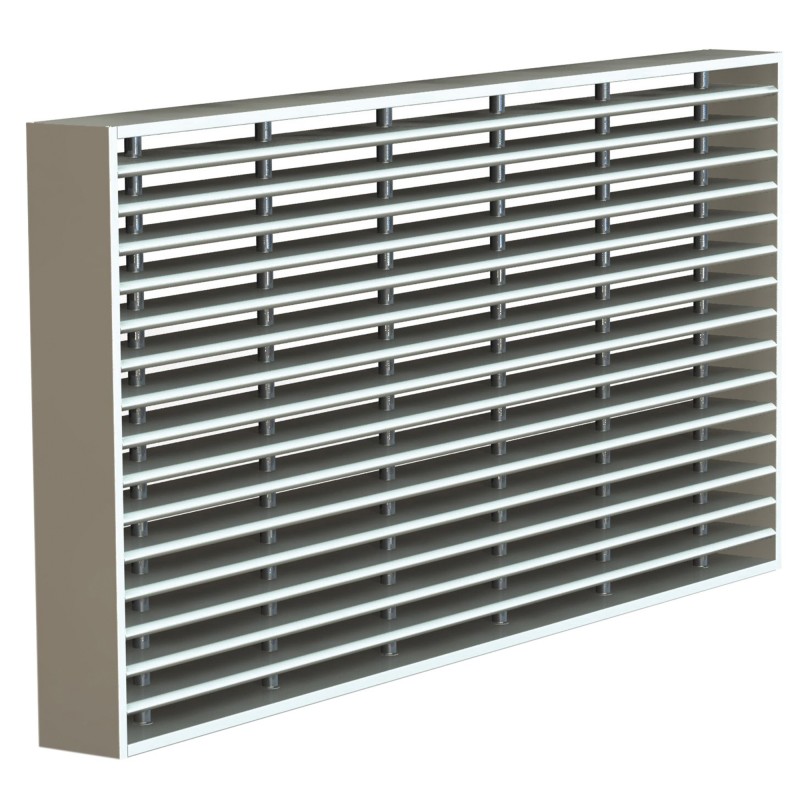

GE60 XL - GE120 XL :
  • Dimensions (Ln x Hn) : jusqu'à 1200 x 800.
  • Grille vision.
  • Finition aluminium anodisé.

Description
  • Dimensions largeur x hauteur de 100x100 à 800x400 par pas de 50mm en standard et par pas de 100mm au-delà jusqu'à 1200x800.
  • Grille coupe-feu rectangulaire constituée de lamelles en matière synthétique, remplies de bandes intumescentes coupe-feu.
  • Les bandes intumescentes réagissent et se dilatent lorsque la température dépasse les 100°C pour obturer rapidement l’ouverture en empêchant ainsi la propagation des flammes.
  • Installation dans un environnement où l’humidité relative ne dépasse pas 70%.
  • Nettoyage avec un chiffon doux et sec. Ne pas utiliser d’éponge abrasive, ni de détergent (alcalin/acide), ni de solvant volatil comme de l’alcool et autres produits à base de solvant. L’usage de ce type de produits peut endommager la grille.
  • Montage de la grille avec les lamelles horizontales.
  • Température d’usage 60°C maximum.
  • Pression de fonctionnement -5 à +10 Pa.
  • Utilisation de colle mastic BCM pour finir de poser la grille dans la paroi traversée (GZ60, GE60, GE90).
GZ60


Réservations
Modèle Type de montage Matériau Dimensions
GZ60
Paroi massive béton cellulaire LxH
Dalle massive béton cellulaire (L+30)x(H+30)
Paroi flexible plaques de plâtre (L+30)x(H+30)
Panneau de porte bois LxH


GE60/90

GE60-XL

GE120 / GE120-XL




Réservations
Modèle Type de montage Matériau Dimensions
GE60 / GE90 Paroi massive béton cellulaire LxH
GE60 XL Paroi massive béton cellulaire mini : LxH
maxi : (L+50) x (H+50)
GE120
GE120 XL
Paroi massive béton cellulaire (L+15) x (H+15) (scellement Ytocol)
(L+35) x (H+35) (scellement plâtre)
