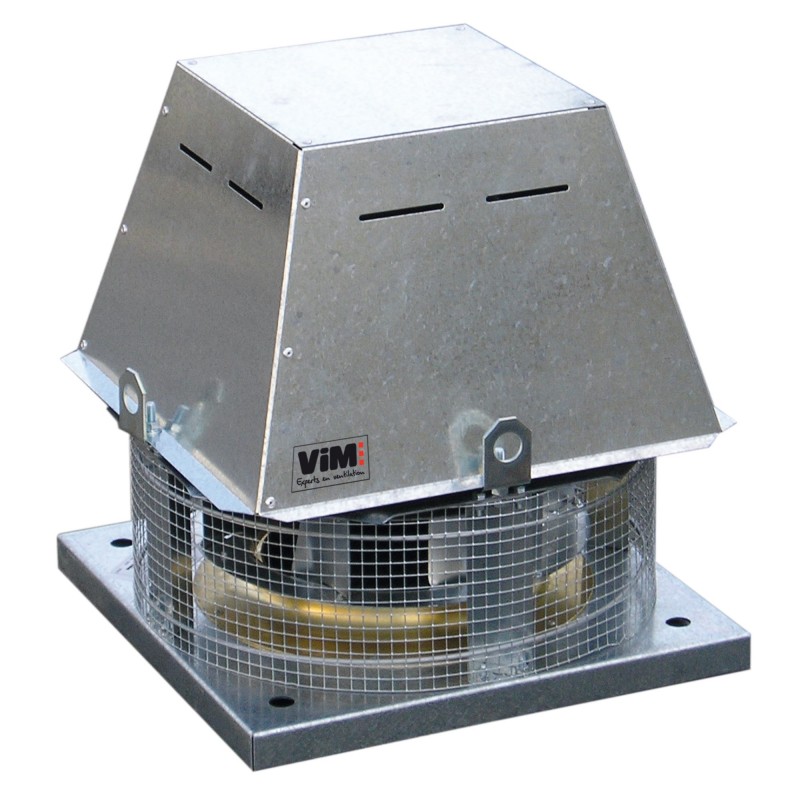

TCDH ATEX

Tourelles ATEX

Centrifuges - Réaction < 25000 m3/h

	ErP non applicable

Conformité Norme ATEX Zone 1 et 2 Gaz
Moteur 1 vitesse variable en fréquence
Moteur 2 vitesses

Application
Extraction d’air ou ventilation de locaux dont l’atmosphère contient un ou plusieurs composés explosifs.
Température du flux d’air de -20°C à +40°C.

Bâtiments industriels et logistiques

CAO/BIM

CAD : TCDH ATEX

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

Conformité avec la directive 2014/34/UE ATEX :
- Zones ATEX Gaz 1 et 2 : II 2G Exd IIB+H2 T4 Gb.
Débits de 700 à 25 000 m3/h.
11 tailles : 010 / 020 / 030 / 040 / 060 / 080 / 105 / 110 / 140 / 195 / 250.
Rejet horizontal.

Construction

Turbine à réaction en acier galvanisé Z275, montée en accouplement direct avec le moteur.
Moyeu en alliage d’aluminium.
Platine d’aspiration avec pavillon rapporté en laiton, bras et support moteur en tôle d’acier galvanisée Z275.
L’ensemble pavillon d’aspiration / turbine / support moteur, forme un système anti-étincelles.
Capot moteur en acier galvanisé Z275, avec peinture époxy, fixé par 4 écrous avec anneaux de levage.
Grillage de protection anti-volatiles, conforme à la norme
NF EN ISO 12499 pour la protection des personnes.

Motorisation

Moteur B5, IP55, classe F, carcasse aluminium.
- Gamme TCDH II 2G Exd IIB+H2 T4 Gb équipée de moteur Exd IIC T4 Gb.
- 1 vitesse triphasé 230/400V 50Hz 4, 6, 8 pôles. Moteur IE2 si P <0.75kW et IE3 si P ≥0.75kW.
  Compatible variateur de fréquence, équipé de 3 sondes PTC.
- 2 vitesses triphasé 400V 50Hz 4/6, 4/8, 6/8 pôles bobinages Dahlander ou indépendants équipé de 3 sondes PTC.

Option

Moteur avec carcasse fonte et résistance de réchauffage mono 230V pour fonctionnement en très basse température.

Sélection ventilateurs techniques

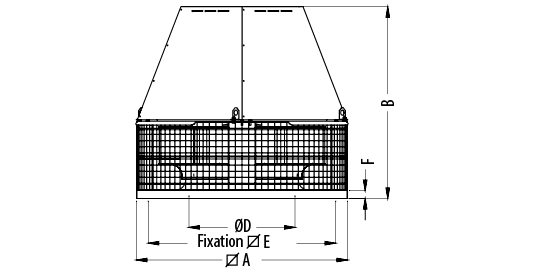

Modèle	A	B	D	E	F	Poids (kg)
TCDH Exd 010	430	425	181	344	30	22
TCDH Exd 020	430	450	217	344	30	25
TCDH Exd 030	540	539	256	450	30	32
TCDH Exd 040	540	562	294	450	30	35
TCDH Exd 060	660	650	326	570	30	57
TCDH Exd 080	660	662	362	570	30	68
TCDH Exd 105	800	726	399	668	30	90
TCDH Exd 110	800	759	444	668	30	96
TCDH Exd 140	946	896	490	830	30	110
TCDH Exd 195	946	920	537	830	30	126
TCDH Exd 250	1030	980	581	830	40	150
