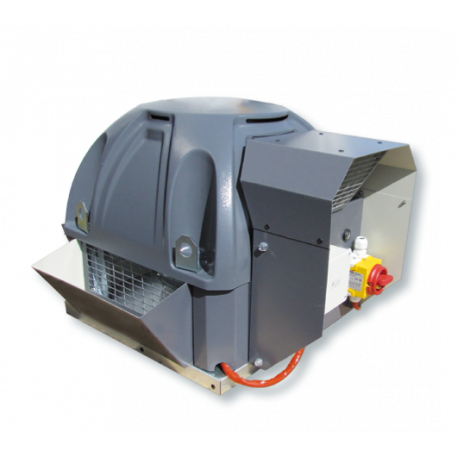

TEDH C4 ECOWATT® - TEDV C4 ECOWATT®

Tourelles C4 non régulées

Centrifuges - Réaction - ECM < 1000m3/h

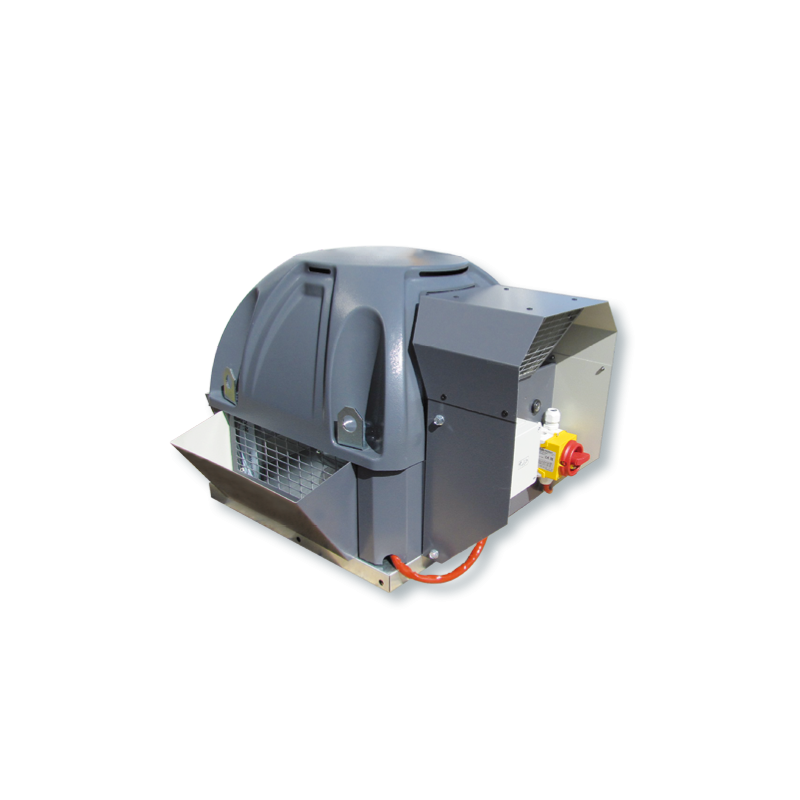

TEDV C4 ECOWATT® Agrandir l'image

TEDH C4 ECOWATT® - TEDV C4 ECOWATT®

Tourelles C4 non régulées


Centrifuges - Réaction - ECM < 1000m3/h

PIC-ERP-conforme-01.jpg Conformes ErP 2018 - UVNR - Moteur EC variable
PIC-Isolation-acoustique-01.jpg PIC-ATEC-HYGRO-CSTB-01.jpg OPTAIR RT Conso

  • Moteur ECM basse consommation
  • Potentiomètre intégré
  • Agréée 400°C 1/2h catégorie 4
  • Roue à réaction haute performance
  • Conformité Avis technique Hygro

Applications :
Extraction d’air.
Installation en extérieur.
Agréée 400°C 1/2h catégorie 4.
VMC en habitat collectif et locaux tertiaires.
Reprise d’air en locaux tertiaires.
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

Débit : 200 à 1000 m3/h.
Taille : 225.
Avec INTZ ou avec INTZ + BDEZ.
TEDH C4 ECOWATT® : rejet horizontal.
TEDV C4 ECOWATT® : rejet vertical.

  • Turbine à réaction haute performance en acier galvanisé.
  • Pavillon d’aspiration type convergent/divergent pour une optimisation aéraulique et un rendement accru de la tourelle, avec des niveaux sonores réduits.
  • Accouplement direct sur l’arbre moteur.
  • Platine, bras et support moteur en acier galvanisé Z275.
  • 4 pattes de levage.
  • Enjoliveurs de bras et grilles de protection en tôle prélaquée gris RAL 7024 :
    • Finition soignée de la tourelle.
    • Démontage facile pour accéder aux points de fixation de la tourelle.
  • Grille de protection en tôle d’acier zingué prélaquée, gris 7024. Mailles conformes à la norme NF EN ISO 12499.
  • Calotte en ABS PMMA gris RAL 7024.
  • Version rejet vertical : ajout de 3 déflecteurs en tôle prélaquée RAL 7024 livrés montés d’usine.

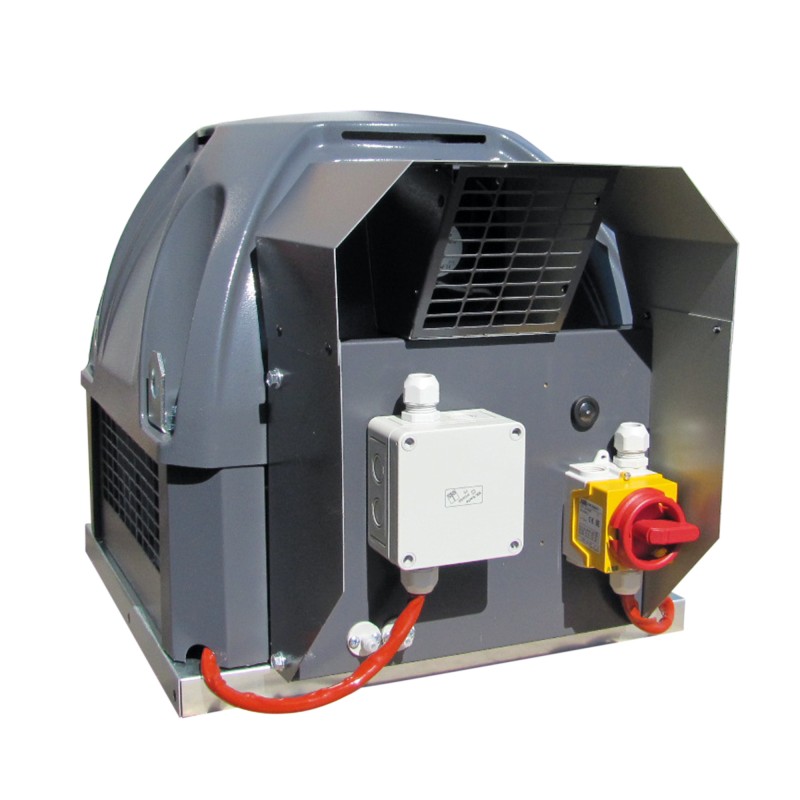

  • INTZ : interrupteur de proximité cadenassable avec renvoi de position.
  • BDEZ : dépressostat monté, raccordement aéraulique, réglé d’usine à 80 Pa.
  • TEDH C4 ECOWATT® : rejet horizontal avec POPM sur 2 ou 3 côtés.
  • TEDV C4 ECOWATT® : rejet vertical sur avec POPM 2 ou 3 côtés.
Motorisation :
  • Moteur à commutation électronique (ECM) :
    • IP 44, classe B monophasé, 230V 50Hz.
  • Protection thermique gérée par électronique.

Coffret BAVH :
  • Boitier métallique blanc, anti-vandalisme.
  • Boitier d’asservissement de sécurité anti-siphonnage à sécurité positive (réarmement manuel) : article 10 Arrêté du 24 mars 1982 modifié.
  • Asservissement jusqu’à 6 tourelles desservant des conduits verticaux correspondant à une même pile de logements.
  • Permet l’arrêt de toutes les tourelles de cette même pile en cas de défaut de l’une d’entre elles.
  • Ne peut desservir qu’une seule cage d’escalier.
  • Alimentation en puissance de chaque tourelle : Pmax : 170 W ; Imax : 1,5 A par tourelle.
  • Alimentation du boitier : monophasé 230V, 50-60Hz.
  • Asservit le boitier de report d’alarme BRVH.
  • Note : Prévoir une TEDH/ TEDV C4 ECOWATT équipée d’un dépressostat BDEZ.

Boitier BRVH :
  • Boitier métallique blanc.
  • Boitier de report d’alarme : fonctionnement correct de l’installation, défaut de ventilation d’une ou plusieurs tourelles.
  • Installation déportée dans les parties communes pour avertir de l’état de fonctionnement de la ventilation.
  • Contient deux voyants lumineux :
    • Diode rouge : défaut ventilation,
    • Diode Verte : présence tension.
  • Alimentation par le boitier BAVH.
  • Fonction alarme sonore activable par clef.

Sélection ventilateurs C4 - 400°C 1/2H

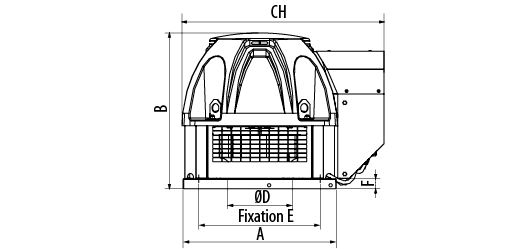

TEDH C4 ECOWATT®

Modèle

A

B

CH

D

E

F

Poids (Kg)

255

430

437

567

185

344

30

18

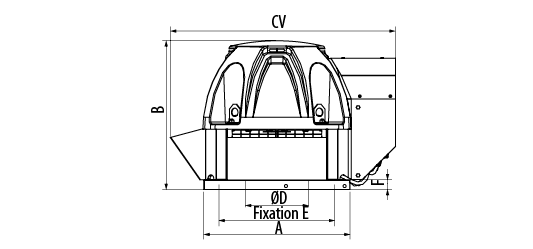

TEDV C4 ECOWATT®

Modèle

A

B

CV

D

E

F

Poids (Kg)

255

430

437

663

185

344

30

19
