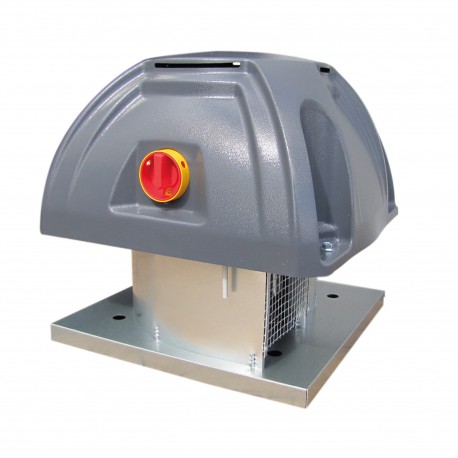

TCSH - TCSH ECOWATT®

Tourelles

Centrifuges - Action < 1000 m3/h

TCSH - TCSH ECOWATT® Agrandir l'image

TCSH - TCSH ECOWATT®

Tourelles


Centrifuges - Action < 1000 m3/h

PIC-ERP-conforme-01.jpg Conforme ErP - Ventilateur
PIC-moteur-ECM.jpg PIC-LOGICIEL-01.jpg

  • Montage simple et rapide
  • Faible niveau sonore

Application
Rénovation en habitat collectif.
Extraction d’air de petits locaux tertiaires (sanitaires, vestiaires).
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Débits de 100 à 1 000 m3/h.
1 taille : 010.
Nue, avec INTZ ou avec INTZ + BDEZ.

Modèles :
TCSH : moteur asynchrone
TCSH ECOWATT® : moteur ECM basse consommation

Construction :
  • Calotte à jet horizontal en ABS PMMA couleur grise RAL 7024.
  • Roue à action (aubes inclinées vers l’avant).
  • INTZ : interrupteur de proximité cadenassable avec renvoi de position (version avec INTZ).
  • BDEZ : dépressostat monté, raccordé aérauliquement, réglé d’usine à 80 Pa (version avec INTZ + BDEZ).

Motorisation :
  • TCSH :
    • Moteur AC, IP20, classe F, protection thermique intégrée sonde PTO à réarmement automatique, 3 vitesses monophasé 230V, 50Hz.
  • TCSH ECOWATT® :
    • Moteur à commutation électronique ECM, IP44, classe B, monophasé 230V, 50Hz. Protection thermique gérée par électronique.

Sélection ventilateurs C4 - 400°C 1/2H
TCSH - TCSH ECOWATT® 010

Fermer Ouvrir Caractéristiques détaillées

Fermer Ouvrir Prix tarif public

Pages catalogue prix (CP)

Fermer Ouvrir Notices d'installation

Notice installation / maintenance (NT)

OPTAIR RT Conso
Télécharger OPTAIR Conso Média verrouillé
Logiciel de sélection des caissons VMC en Collectif - Calcul des consommations électriques
Pour tout problème de fonctionnement, merci d'envoyer votre demande par email à optair@vim.fr
  • Calcul automatique des débits mini/maxi DTU 68.3 et RT2012
  • Sélection des ventilateurs adaptés
  • Fiche technique détaillée avec consommation du ventilateur déterminé selon sont point de fonctionnement, suivant les règles Th-BCE
  • Mise à jour automatique de l'application (nécessite une connexion internet)

Mars 2021 : nouvelle version (mise à jour automatique)

  • En calcul rapide tertiaire, possibilité de sélectionner des tourelles / KUBAIR

  • Modification des gammes : HUCF ECO PR, TEDV/TEDH ECOWATT C4, JRBR ECOWATT/ JRBR ECOWATT PR/ JRBR ECOWATT PM (tailles 30 et 38), JRBR ECOWATT Sigfox/ JRBR ECOWATT PR Sigfox / JRBR ECOWATT PM Sigfox (tailles 30 et 38), KUBAIR ECOWATT (Mono)

  • Ajout des gammes JBRE ECOWATT, JBRE ECOWATT PR

Télécharger le manuel d'utilisation
OPTAIR VMC
Télécharger OPTAIR VMC 2018 Média verrouillé
Logiciel de dimensionnement et de devis des installations de VMC
Pour tout problème de fonctionnement, merci d'envoyer votre demande par email à optair@vim.fr

  • Dimensionnement des réseaux et sélection du ventilateur adapté.
  • Fonctionne pour toute installation auto-réglable, hygro-réglable et gaz.
  • Calculs conformes aux normes en vigueur.
  • Fournit une liste détaillée et chiffrée du matériel sélectionné.
  • Permet la réalisation des devis à partir de la base de données des produits VIM.
  • Application possible en VMC simple-flux TERTIAIRE.

Août 2020 : nouvelle version (mise à jour automatique)

  • Ajout des TED F400 ECOWATT COP et des KUBAIR F400 ECOWATT COP (en projet rapide VMC collective et en projet complet)
  • Ajout des KSTD et KSTD IP 16
  • Suppression des KSTD et KSTD IP 19
Télécharger le manuel d'utilisation
