CGT

Ventilateurs axiaux

En caissons - AC - < 130 000 m3/h

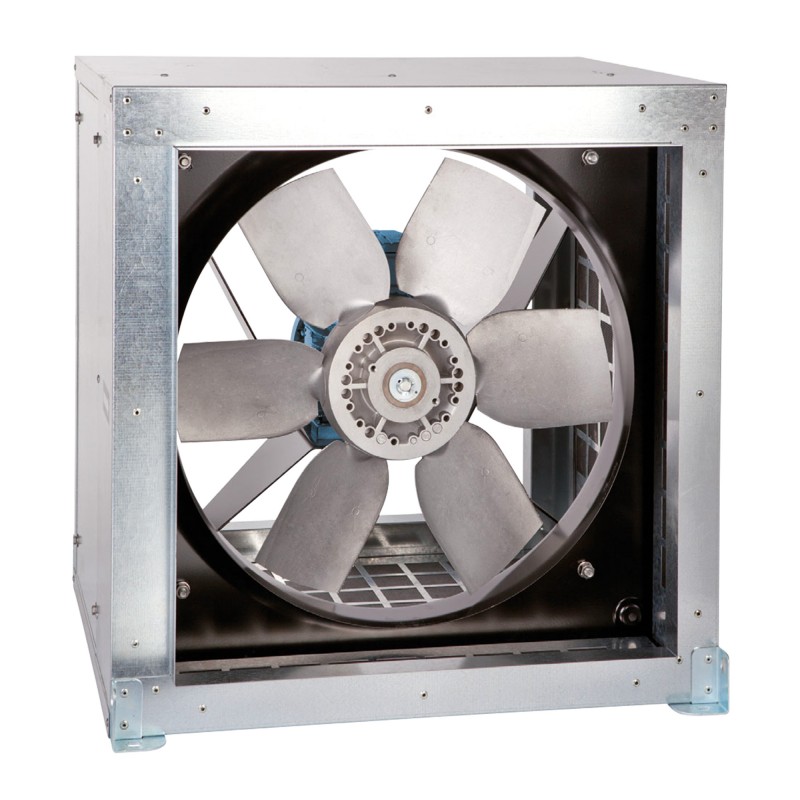

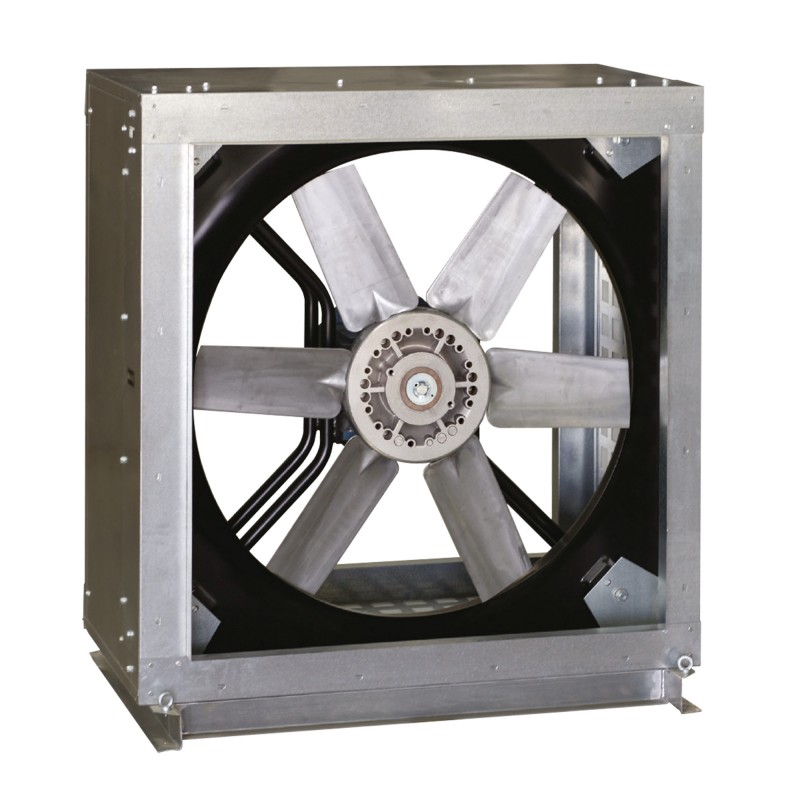

CGT (modèles 400 à 800) Agrandir l'image

CGT

Ventilateurs axiaux


En caissons - AC - < 130 000 m3/h

PIC-ERP-conforme-01.jpg Conforme ErP 2015
Ventilateur
PIC-CE-01.jpg PIC-LOGICIEL-01.jpg

  • Ventilateur axial en caisson
  • Caisson avec isolation acoustique
  • Large plage de débit/pression

Applications :
Ventilation des locaux tertiaires et industriels.
Mise en surpression de SAS ou d’escaliers.
Introduction d’air dans les parcs de stationnement couverts.
Température du flux d’air entre -20 et 40°C.
Montage horizontal intérieur ou extérieur.
  • Description

  • Dimensions

  • Documentation

  • Prix Public

  • Logiciel

  • Les références

Débits de 600 à 130 000 m3/h.
10 tailles.


Construction
  • Caisson en acier galvanisé avec isolation phonique en laine de roche 25 mm M0.
  • Panneaux latéraux démontables des 2 côtés pour accès aisé.
  • Virole et support moteur en tôle d’acier galvanisé à chaud de forte épaisseur.
  • Bride carrée à l’aspiration et au refoulement.
  • Hélice à haut rendement, en aluminium injecté, équilibrée dynamiquement suivant ISO 1940. 3, 6, ou 9 pales avec angles d’inclinaisons variables à l’arrêt, pour répondre avec précision à tous les impératifs de débit / pression.
  • Sens de l'air A en standard : Moteur > Hélice.

Motorisation
  • Moteur asynchrone AC triphasé en accouplement direct avec l’hélice.
  • Moteur à pattes B3, IP55, classe F.
  • Moteurs 1 vitesse compatibles avec variateurs de fréquence.
  • Moteur sans protection thermique (option) :
    • 1 vitesse triphasé 230/400V 50Hz 4 ou 6 pôles jusqu’à 3kW.
    • 1 vitesse triphasé 400V 50Hz 4 ou 6 pôles au delà de 3kW.
    • 2 vitesses triphasé 400V 50Hz 4/8, 4/6 ou 6/12 pôles bobinages Dahlander.

Sélection ventilateurs techniques
Sélection ventilateurs de désenfumage

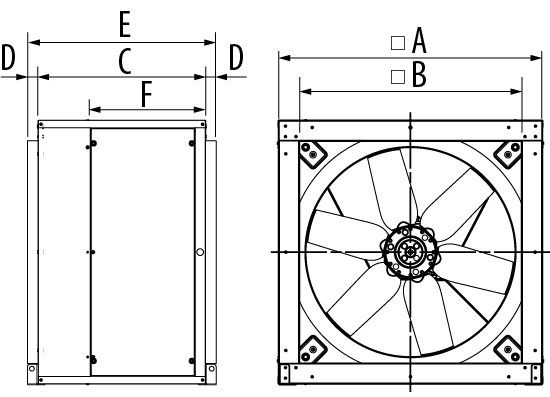

CGT 400 à 800



Modèle A B C D E F
400 509 423 440 40 520 304
450 567,6 473 783 40 563 317
500 638 523 525 40 605 331
560 718,6 583 570 40 650 370
630 808 653 570 40 650 370
710 907,6 750 640 40 720 438
800 1007,6 850 640 40 720 438

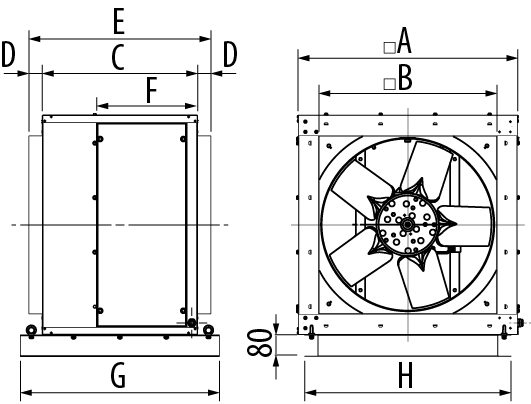

CGT 900 à 1250



Modèle A B C D E F G H
900 1126,5 950 700 50 800 503 860 1076,5
1000 1256,5 1055 700 50 800 503 860 1206,5
1250 1476,5 1275 900 50 1000 310 1060 1426,5

Fermer Ouvrir Notices d'installation

Notice installation / maintenance (NT)

Fermer Ouvrir Certificats Electriques / ATEX

Déclarations CE électriques (DCCE)
