KAMOUFLAGE 1VP / ATOUT 1V P

Volets à portillon

Affleurants plafond - Finition BA10 ou peinte RAL 9010

KAMOUFLAGE 1V P Agrandir l'image

KAMOUFLAGE 1VP / ATOUT 1V P

Volets à portillon


Affleurants plafond - Finition BA10 ou peinte RAL 9010

ce.jpg nf.jpg

  • Installation simple
  • Étanchéité renforcée
  • Isolation thermique renforcée
  • Faible perte de charge
  • Intégration esthétique
  • Version standard ou ATOUT


Application
Destinés au désenfumage mécanique ou naturel des locaux.
Dispositifs Actionnés de Sécurité (DAS) télécommandés destinés à l’extraction des fumées.
Ouverture sur commande du CMSI (Centralisateur de Mise en Sécurité Incendie).
Utilisation à l’intérieur des bâtiments.
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

Volet de désenfumage esthétique à portillon télécommandé pour montage plafond sans grille d'habillage.

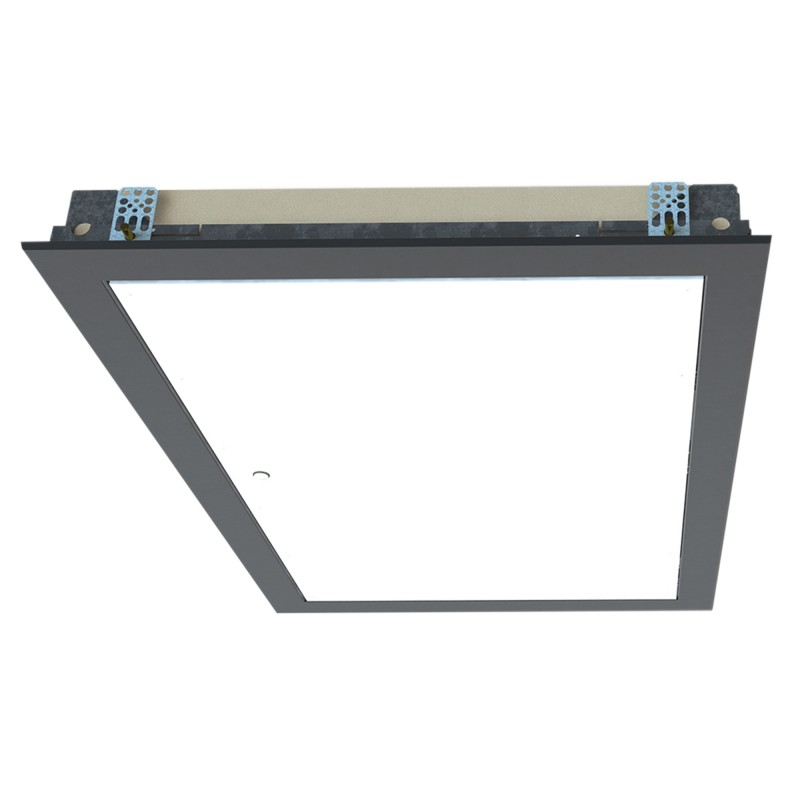

KAMOUFLAGE 1V P : modèle avec plaque centrale affleurant le cadre, possibilité de peindre le volet.
  • 1 vantail : 1V60 EI60S et 1V120 EI120S, dimensions (LxH) : 350x385 à 700x775 mm.

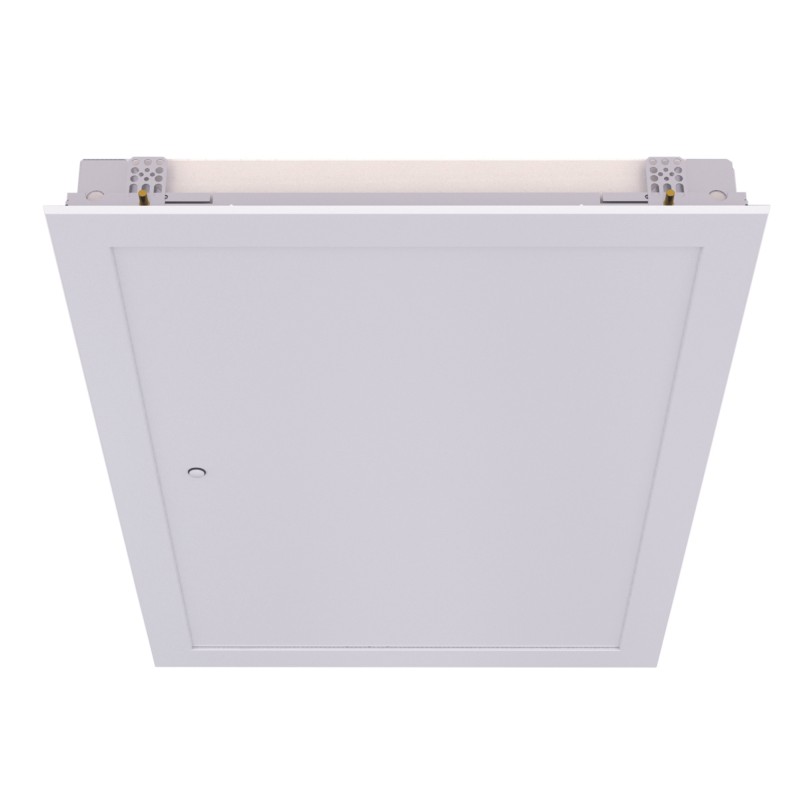

KAMOUFLAGE ATOUT 1V P : modèle avec plaque centrale métallique, finition laquée blanc RAL 9010.
  • 1 vantail : 1V60 EI60S et 1V120 EI120S, dimensions (LxH) : 350x385 à 700x715 mm.


Description
  • Cadre en aluminium anodisé.
  • 1 vantail en matériau réfractaire pivotant sur charnière.
  • 1 ou 2 vérins à gaz (en fonction des tailles) pour ouverture du vantail.
  • KAMOUFLAGE 1V P : volet à peindre ou tapisser pour intégration parfaite dans le plafond du local.
    • Option : couche primaire d'accrochage sur le cadre du volet.
  • KAMOUFLAGE ATOUT 1V P : vantail en matériau réfractaire pivotant sur charnières, recouvert de panneau métallique livré avec film de protection finition blanc RAL 9010.
  • Prévoir systématiquement un précadre KAP pour un montage au plafond.
  • Les volets codifiés dans les pages TARIF sont sans option. La commande doit impérativement être accompagnée au minimum :
    • Une bobine de déclenchement 24 ou 48V à émission VD ou à rupture VM : au choix VD24 ou VM24 ou VD48 ou VM48.
    • Contact de position fin et début de course unipolaire ou bipolaire : option FDCU ou FDCB.


1 - Matériau réfractaire
2 - Précadre KAP
3 - Scellement (ex. plâtre)
a) Dimensions nominales du volet
b) Cotes de réservation
c) Dimensions extérieures du volet
Poids (kg) : Se référer aux notices techniques sur vim.fr
