BATS
Vecchie gamme
Connessione circolare - Alte potenze
Visualizza ingrandito
BATS
Nuovo prodotto
 |
Sicurezza elettrica |
- Elevata potenza elettrica
- Isolamento termico in lana di vetro a doppia pelle da 25 mm
- Perni di scorrimento precablati facilmente rimovibili
- Collegamento circolare con guarnizioni.
Applicazione
Riscaldamento ad aria.
Collegamento mediante montaggio su condotto circolare.
Installazione a valle del ventilatore.
-
Descrizione
-
Dimensioni
-
Documentazione
-
Prezzo pubblico
-
Software
-
Riferimenti
- Potenza elettrica: da 12 a 150 kW - Tri 400V.
- Attacco circolare da Ø 355 a Ø 900 mm.
- Portata da 750 a 22.000 m3/ h.
Descrizione
- Cassetta cubica in lamiera zincata, struttura autoportante.
- Collegamento circolare con guarnizioni.
- Isolamento termico a doppia pelle 25 mm lana di vetro classificazione al fuoco: M0 o A2 s1 d0 secondo la norma EN 13 501.1.
- Perni in acciaio inox precablati in fabbrica e montati su una slitta facilmente removibile.
- Sportello di accesso estraibile con serrature a 1/4 di giro, pressacavi consegnati assemblati.
- Alimentazione trifase 230/400V, consegnata in fabbrica a 400V.
- Termostato di sicurezza a riarmo manuale (98°C), montato secondo l'articolo CH37 delle norme antincendio negli edifici pubblici.
- Servitù a sinistra in direzione dell'aria, (a destra su richiesta).
|

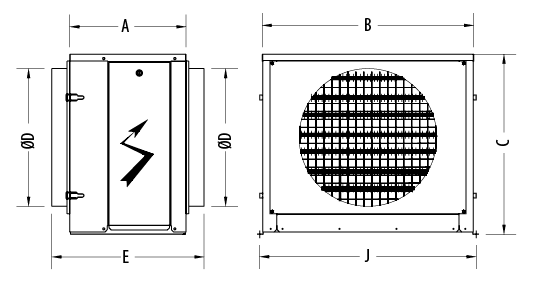

Designazione |
A |
B |
C |
ØD |
E |
J |
Peso (kg) |
|
BATS 355 |
410 |
630 |
474 |
355 |
500 |
670 |
30 |
|
BATS 450 |
410 |
730 |
568 |
450 |
570 |
770 |
35 |
|
BATS 560 |
545 |
830 |
654 |
560 |
705 |
870 |
56 |
|
BATS 630 |
545 |
930 |
790 |
630 |
705 |
970 |
65 |
|
BATS 710 |
545 |
1045 |
900 |
710 |
705 |
1070 |
75 |
|
BATS 900 |
545 |
1245 |
1030 |
900 |
705 |
1170 |
109 |
* Il peso indicato corrisponde al riscaldatore elettrico di maggiore potenza.
