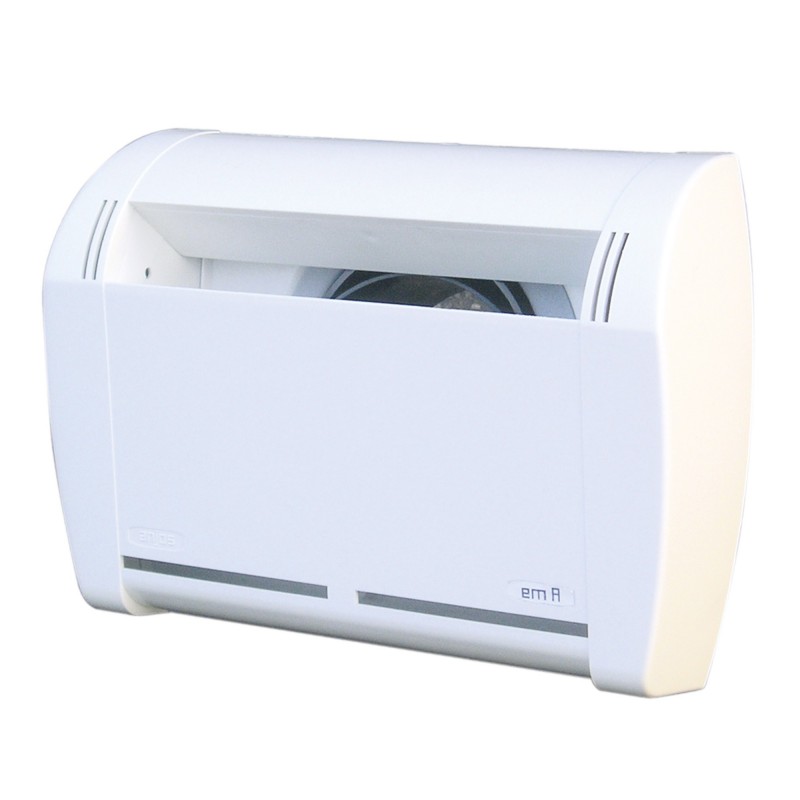

EM A Agrandir l'image

EM A

Entrées d'air


Autoréglables murales acoustiques

  • Isolement acoustique
  • Compatible avec isolation intérieure/extérieure
  • S’installe en traversée de mur Ø125


Application
Habitat collectif : systèmes simple flux autoréglables et hygroréglables A - séjours, chambres.
Bâtiments tertiaires : bureaux, salles de réunion, ...
EM A se pose côté intérieur.
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

2 débits : 22, 30 m3/h.

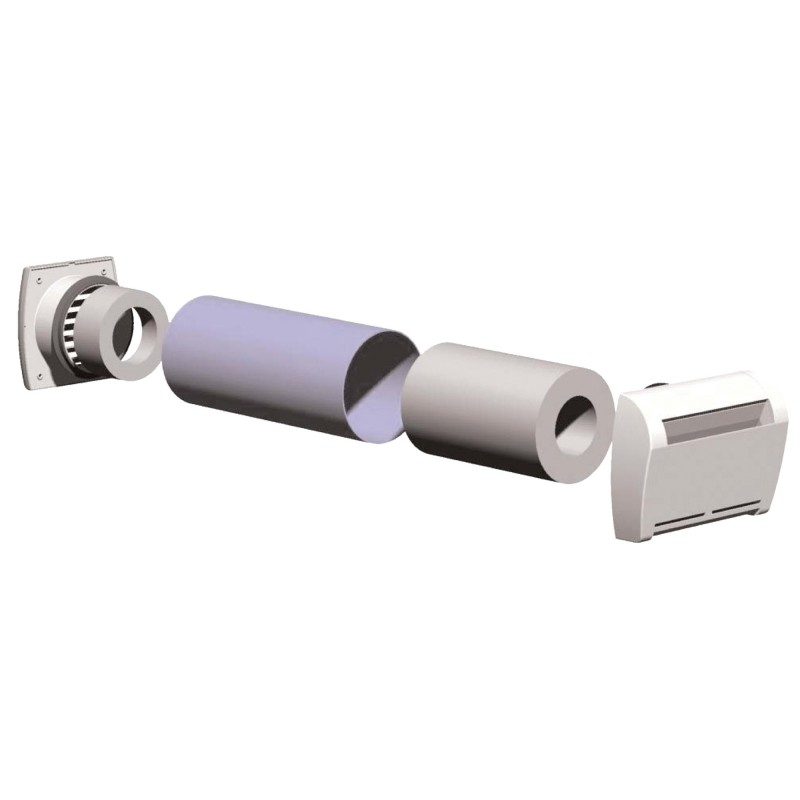

Description
  • Entrée d’air et grille de façade (GAP) en polystyrène choc blanc (RAL 9016).
  • Manchon en tôle galvanisée.
  • Possibilité de moduler les isolements grâce au manchon acoustique MAC 125.

Configuration VMC Hygroréglable (Hygro A) - Données selon Avis Technique 14/13 - 1919
    • Un système de VMC hygroréglable A comprend des entrées d'air autoréglables dans les pièces principales et des bouches d'extraction hygroréglables dans les pièces de service (cuisine, sdb, WC)

Configuration de base*

Type de logement

ENTRÉES D’AIR

BOUCHES D’EXTRACTION ALIZÉ

Séjour

Chambre

Cuisine

Salle de bains 1 ou Salle de bains

avec WC commun

Salle de bains 2

WC

Salle d’eau

F1 (WC dans SdB)

2x45

HYGRO 10/40/90

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F1 (WC séparé)

2x45

HYGRO 10/40/90

HYGRO 5/40

TEMPO/VISION 5/30

HYGRO 5/40

F2 (WC dans SdB)

2x30

30

HYGRO 10/40/90

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F2 (WC séparé)

2x30

30

HYGRO 10/40/90

HYGRO 10/40

TEMPO/VISION 5/30

HYGRO 5/40

F3 (WC dans SdB)

2x30

30

HYGRO 10/45/120

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F3 (WC séparé)

2x30

30

HYGRO 10/45/120

HYGRO 10/40

TEMPO/VISION 5/30

HYGRO 5/40

F4 (WC dans SdB)

45

30

HYGRO 10/45/120

HYGRO VISION/TEMPO 15/45/45

HYGRO 5/40

F4 (WC séparé)

45

30

HYGRO 10/45/120

HYGRO 10/45

TEMPO/VISION 5/30

HYGRO 5/40

F5 (WC dans SdB)

45

30

HYGRO 10/45/135

HYGRO VISION/TEMPO 15/45/45

HYGRO 5/40

F5 (WC séparé)

45

30

HYGRO 10/45/135

HYGRO 10/45

TEMPO/VISION 5/30

HYGRO 5/40

F6 (WC dans SdB + 1 SdB)

45

22

HYGRO 10/45/135

HYGRO VISION/TEMPO 15/45/45

HYGRO 15/45

HYGRO 5/40

F6 (2 SdB + 1 WC séparé)

45

22

HYGRO 10/45/135

HYGRO 10/45

HYGRO 15/45

TEMPO/VISION 5/30

HYGRO 5/40

F7 (WC dans SdB + 1 SdB)

45

22

HYGRO 10/45/135

HYGRO VISION/TEMPO 15/45/45

HYGRO 15/45

HYGRO 5/40

F7 (2 SdB + 1 WC séparé)

45

22

HYGRO 10/45/135

HYGRO 10/45

HYGRO 15/45

TEMPO/VISION 5/30

HYGRO 5/40

*Pour plus de précisions et pour les configurations avec «pièces techniques supplémentaires» se référer à l’avis technique sur www.vim.fr

Chaque entrée d’air de module 45 m3/h peut être remplacée par deux entrées d’air de module 22 m3/h ou trois entrées d’air de module 15 m3/h.

Chaque entrée d’air de module 30 m3/h peut être remplacée par deux entrées d’air de module 15 m3/h.


Configuration VMC Hygroréglable (Hygro B) - Données selon Avis Technique 14/13 - 1919
  • Un système de VMC hygroréglable B comprend des entrées d'air hygroréglables dans les pièces principales (sauf F1) et des bouches d'extraction hygroréglables dans les pièces de service (cuisine, sdb, WC)

Configuration de base*

Type de logement

ENTRÉES D’AIR

BOUCHES D’EXTRACTION ALIZÉ

Séjour

Chambre

Cuisine

Salle de bains 1 ou Salle de bains

avec WC commun

Salle de bains 2

WC

Salle d’eau

F1 (WC dans SdB)

*

HYGRO 10/40/90

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F1 (WC séparé)

*

HYGRO 10/40/90

HYGRO 5/40

TEMPO/VISION 5/30

HYGRO 5/40

F2 (WC dans SdB)

HY

HY

HYGRO 10/40/90

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F2 (WC séparé)

HY

HY

HYGRO 10/40/90

HYGRO 5/40

TEMPO/VISION 5/30

HYGRO 5/40

F3 (WC dans SdB)

HY

HY

HYGRO 10/45/120

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F3 (WC séparé)

HY

HY

HYGRO 10/45/120

HYGRO 5/40

TEMPO/VISION 5/30

HYGRO 5/40

F4 (WC dans SdB)

HY

HY

HYGRO 10/45/120

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F4 (WC séparé)

HY

HY

HYGRO 10/45/120

HYGRO 5/40

TEMPO/VISION 5/30

HYGRO 5/40

F5 (WC dans SdB)

HY

HY

HYGRO 15/45/135

HYGRO VISION/TEMPO 10/45/45

HYGRO 5/40

F5 (WC séparé)

HY

HY

HYGRO 15/45/135

HYGRO 5/40

TEMPO/VISION 5/30

HYGRO 5/40

F6 (WC dans SdB + 1 SdB)

HY

HY

HYGRO 10/45/135

HYGRO VISION/TEMPO 10/45/45

HYGRO 15/45

HYGRO 5/40

F6 (2 SdB + 1 WC séparé)

HY

HY

HYGRO 10/45/135

HYGRO 5/40

HYGRO 15/45

TEMPO/VISION 5/30

HYGRO 5/40

*Pour plus de précisions ou pour les configurations avec «pièces techniques supplémentaires» se référer à l’avis technique sur www.vim.fr

Chaque entrée d’air de module 45 m3/h peut être remplacée par deux entrées d’air de module 22 m3/h ou trois entrées d’air de module 15 m3/h.
