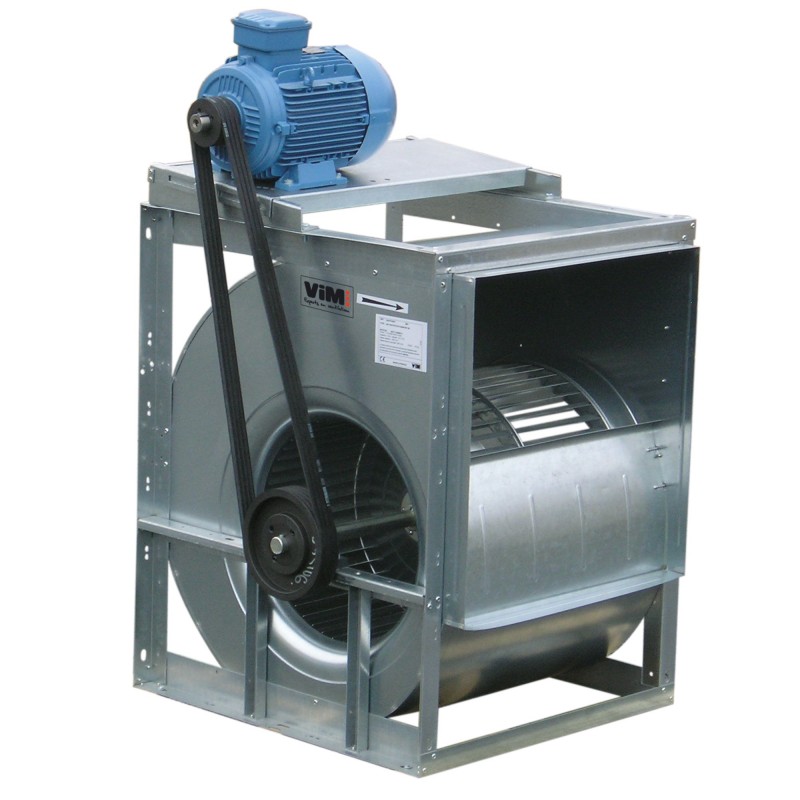

DAP NT Agrandir l'image

DAP

Moto-ventilateurs


Centrifuges - Action - Transmission

  • Multiples applications
  • Large gamme


Application
Installations frigorifiques, OEM.
S’incorpore dans les équipements de climatisation, de traitement d’air et dans les caissons de ventilation.
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

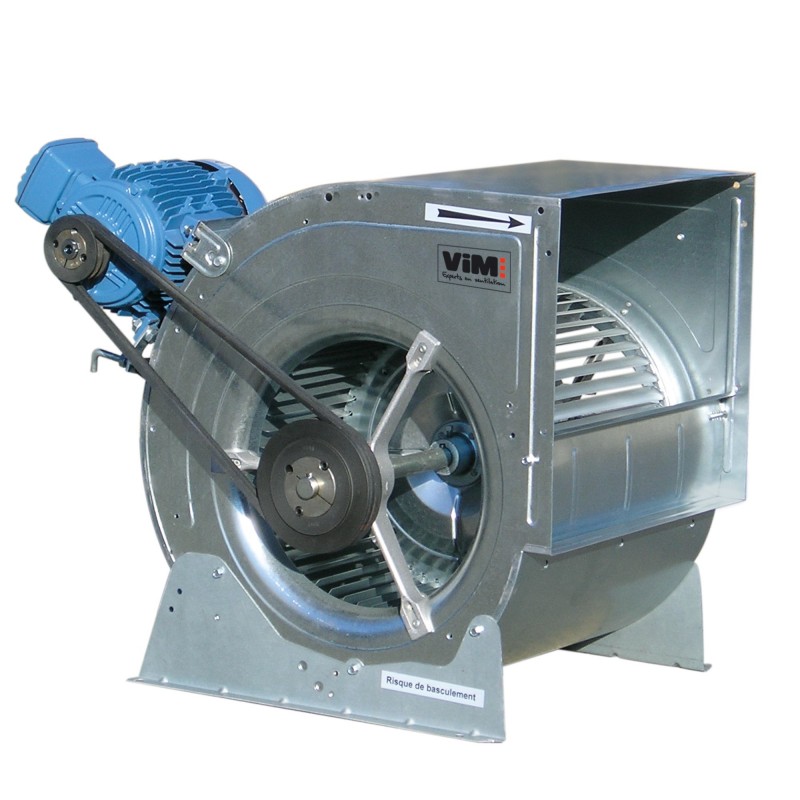

3 versions de ventilateur motorisable avec transmission :
  • DAP NT : volute standard moteur sur la volute (2,2kW maximum), pieds montés , jusqu'à la taille 18/18 incluse.

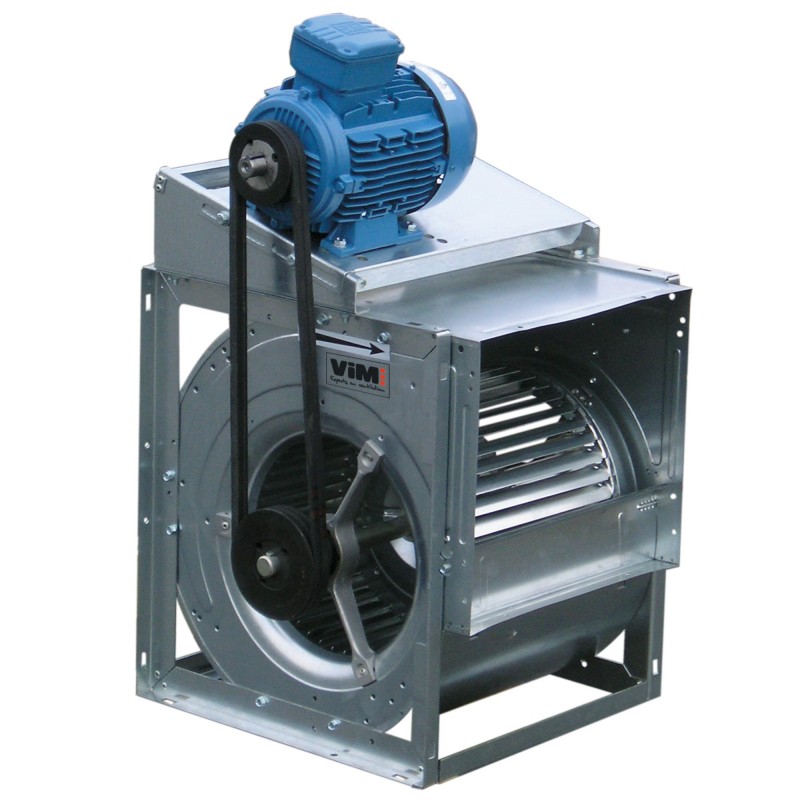

  • DAP RTC : volute renforcée moteur sur châssis , jusqu'à la taille 18/18 incluse.
  • DAP RTCE : volute renforcée avec paliers, moteur sur châssis , en standard à partir de la taille 20/20.
11 tailles de roues de 7 / 7 à 18 / 18.
Débits de 500 à 50 000 m3/h.
Série poucique.


Construction
  • Volute double ouïes en tôle d’acier galvanisé.
  • Turbine à action en acier galvanisé.
  • Transmission poulies/courroie.
  • Renforts acier galvanisé formant une structure cubique (RTC et RTCE).
Motorisation
  • Moteur à pattes B3, IP55, classe F.
  • Protection thermique par sonde PTO à raccorder.
  • 1 vitesse triphasé 230/400V 50Hz 4 pôles P≤7.5kW : IE1, IE2 ou IE3.
  • 1 vitesse triphasé 400V 50Hz, 4 pôles P>7.5kW : IE2 ou IE3.
  • 2 vitesses triphasé 400V 50Hz 4/6, ou 4/8 pôles bobinages Dahlander ou indépendants.

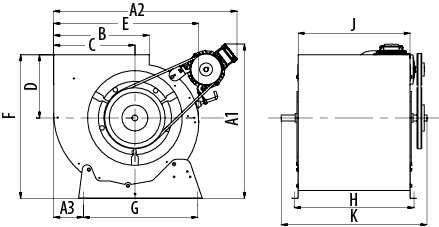

DAP NT
NT A0 - Rotation directe

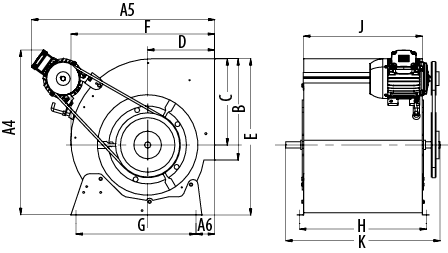

NT A90 - Rotation directe

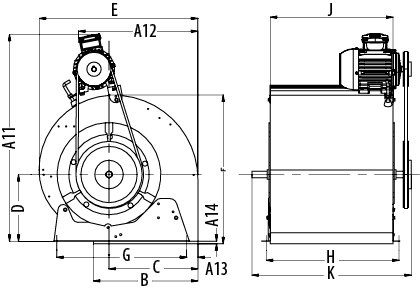

NT A180 - Rotation directe

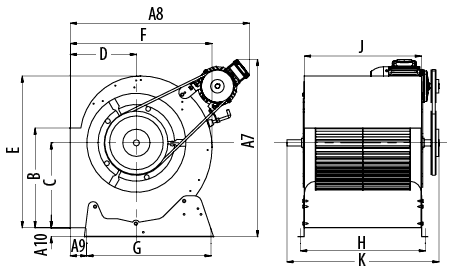

NT A270 - Rotation directe


Modèle

A1

A2

A3

A4

A5

A6

A7

A8

A9

A10

A11

A12

A13

A14

B

C

D

E

F

G

H

J

K

Poids (*)

7/7

366

517

33

442

435

18

570

286

17

4

566

260

18

4

210

180

146

321

310

227

259

232

330

5,0

9/7

419

577

33

484

532

67

643

358

35

7

533

519

67

36

259

218

184

392

383

297

259

232

390

8,0

9/9

419

577

33

484

532

67

643

358

35

7

533

519

67

36

259

218

184

392

383

297

327

299

420

8,5

10/8

504

625

38

538

605

67

715

374

39

7

565

630

65

38

287

247

201

441

423

339

293

267

390

9,9

10/10

504

625

38

538

605

67

715

374

39

7

565

630

65

38

287

247

201

441

423

339

360

333

460

10,8

12/9

577

711

38

636

655

67

806

511

42

7

689

625

70

38

341

293

229

524

499

407

338

311

430

14,3

12/12

577

711

38

636

655

67

806

511

42

7

689

625

70

38

341

293

229

524

499

407

423

396

536

16,4

15/11

657

792

44

674

773

64

886

510

48

7

732

765

69

38

403

343

267

613

576

494

400

372

536

19,6

15/15

657

792

44

674

773

64

886

510

48

7

732

765

69

38

403

343

267

613

576

494

500

472

615

22,5

18/13

745

889

89

795

855

36

998

831

94

7

910

750

52

42

480

418

314

743

689

608

463

436

580

28,2

18/18

745

889

89

795

855

36

998

831

94

7

910

750

52

42

480

418

314

743

689

608

583

557

692

33,3

* Poids du ventilateur seul (en kg).

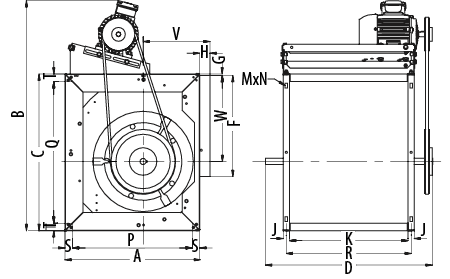

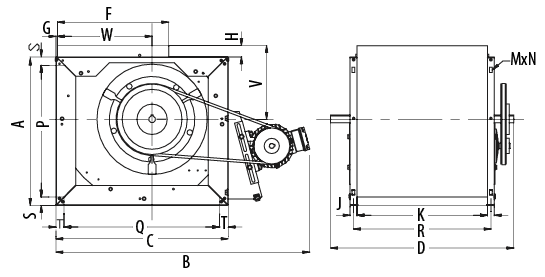

DAP RTC
RTC A0 - Rotation directe


DAP RTC
RTC A90 - Rotation directe


DAP RTC

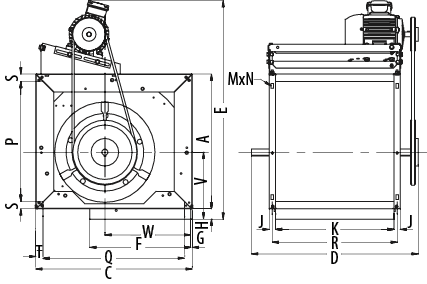

RTC A180 - Rotation directe


DAP RTC

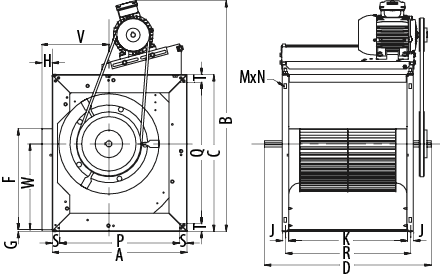

RTC A270 - Rotation directe


Modèle

A

B

C

D

E

F

G

H

J

K

M

N

P

Q

R

S

T

V

W

Poids

(*)

7/7

318

657

334

344

641

222

6

30

20

232

19

10

208

254

252

40

40

146

180

7,1

9/7

386

768

405

390

749

260

6

36

20

232

19

10

270

323

252

40

41

184

218

10,1

9/9

386

768

405

420

749

260

6

36

20

300

19

10

270

323

320

40

41

184

218

11,0

10/8

431

843

453

420

821

289

6

38

20

266

19

10

313

373

286

40

40

201

247

12,2

10/10

431

843

453

503

821

289

6

38

20

333

19

10

313

373

353

40

40

201

247

13,4

12/9

499

921

534

501

886

341

6

38

25

311

19

10

370

442

336

45.5

46

229

293

18,6

12/12

499

921

534

580

886

341

6

38

25

396

19

10

370

442

421

45.5

46

229

293

20,9

15/11

579

1012

625

536

966

403

6

41

25

373

19

10

444

533

398

47

46

267

343

24,9

15/15

579

1012

625

669

966

403

6

41

25

473

19

10

444

533

498

47

46

267

343

28,5

18/13

694

1097

752

580

1155

479

6

38

25

436

19

10

544

642

446

56

55

314

418

36,9

18/18

694

1097

752

692

1155

479

6

38

25

556

19

10

544

642

581

56

55

314

418

42,9

* Poids du ventilateur seul (en kg).

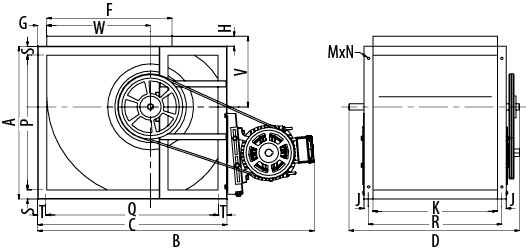

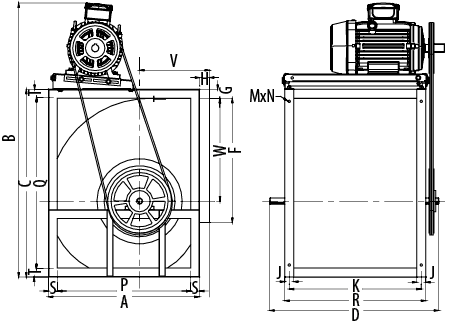

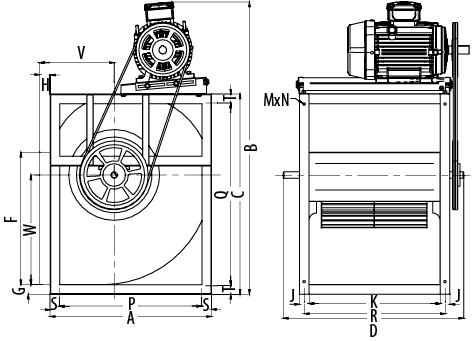

DAP RTCE
NT A0 - Rotation directe

DAP RTCE
NT A90 - Rotation directe

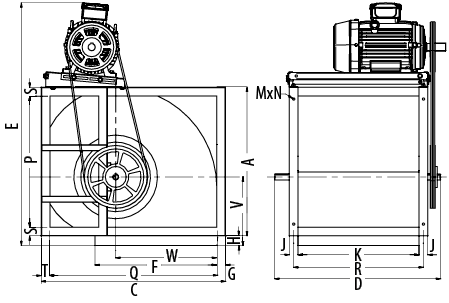

DAP RTCE
