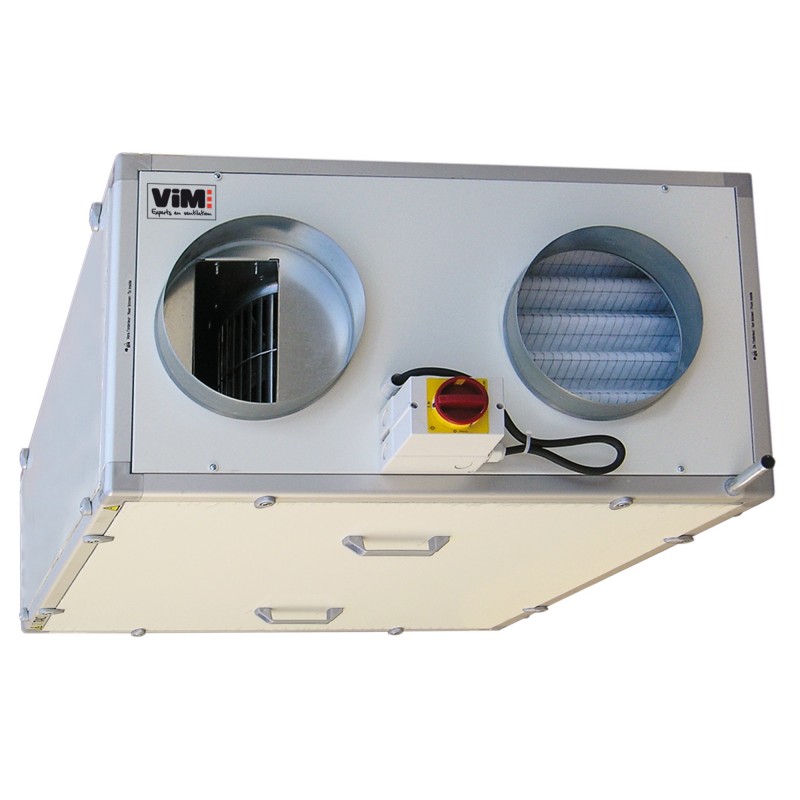

CAD HR MURAL

Alte Bereiche

Gegenstrom - Aktion - ECM

Größer anzeigen

CAD HR MURAL

Alte Bereiche

Gegenstrom - Aktion - ECM

Doppelhaut 15 mm
Externe Batterie
ECM-Motor mit geringem Verbrauch
TAC 5-Regelung anschlussbereit
Wärmewirkungsgrad bis 92%

Anwendung

Lufteintritt und -absaugung mit Energierückgewinnung.
Innen- oder Außeninstallation.
Horizontale oder vertikale Installation je nach Modell.

Tertiärgebäude

Gebäude für die Gastronomie

Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen

4 Größen: 450/600/800/1200 m3 / h.
Horizontale oder vertikale Installation je nach Modell.
Anschluss der Kanäle in Leitung (L).
Outdoor-Version (VEX).
TAC5 DM-Regelung mit integriertem Display und Programmiertasten.
Kommunikation möglich Modbus RTU RS485, Modbus TCP / IP, KNX Typ TP, Anwendung für Smartphone, Tablet oder PC (Android, IOS, Windows 7/8/10).

Konstruktion

Box mit Struktur aus eloxiertem extrudiertem Aluminiumprofil.
15 mm dickes Doppelhautpaneel mit Steinwolleisolierung (Euroclass A1) Wärmeleitfähigkeit 0,035 W / (mk):
- Außenbeschichtung aus vorlackiertem Stahl aus wärmevernetzbarem Silikonpolyester (5 μm Primär + 20 μm Polyester).
- Innenausbau aus verzinktem Stahl.
Zugang zu den Filtern und zum Wärmetauscher von der Hauptfläche über eine abnehmbare Abdeckung.
Kondensatauffangwanne mit Ø 20 mm Ablauf.
Bypass 50%.
Lieferung mit 3 montierten / verdrahteten Sonden für die automatische Bypass-Verwaltung.

Motorisierung

Radialventilatoren mit Aktion.
Geringer Verbrauch, Gleichstrom, einphasiger 230-V-ECM-Motor. Elektronischer Wärmeschutz - manueller Reset.

Tauscher

Hocheffizienter Luft / Luft-Gegenstromwärmetauscher aus Aluminium für eine Betriebstemperatur von bis zu 80 ° C. Wärmewirkungsgrad bis 92%.

Filter

G4-Filter zur Luftabsaugung und -einleitung. Leicht zugänglich von der Hauptseite.

TAC5-Regelung anschlussbereit

Vollständige Regelung mit 3 Betriebsarten:
- LS-MODUS - VARIABLE DURCHFLUSSRATE
- AC-MODUS - KONSTANTER DURCHFLUSS
- CPs-MODUS - STÄNDIGER DRUCK
Der Betrieb des Abluftventilators ist dem Zuluftventilator untergeordnet. Seine Durchflussmenge entspricht einem Prozentsatz der Durchflussmenge des Zuluftventilators (in der Regel 100)%).

Regelungszubehör

RC TAC5 Fernbedienung

Direkter Anschluss an die Verordnung.
Eingabe aller Betriebsparameter.
Lüfterdrehzahlregelung.
Visualisierung aller Parameter und Alarme.
Vom Installateur herzustellende Verbindung (maximale Länge 1000 m).
IP20 Fernbedienung.

SAT3

Signalisiert den tatsächlichen Betrieb des Lüfters (Relais R3) über einen potentialfreien Kontakt (Relais normalerweise offen).
Bsp.: Betriebsgenehmigung einer externen Batterie (programmierbare Nachlüftungsfunktion).
Signalisiert den Alarm bei einer Druckschwankung (Relais R2).

SAT TAC5 BA / KW

Moduliert die Leistung der Batterien, um die Vorlauftemperatur auf dem Sollwert zu halten.
Bietet Frostschutz für Wasserspulen.
Gibt einen Steuerkontakt für den Zirkulator.
Verwaltet den Heiß / Kalt-Durchgang über einen digitalen Eingang.
Ermöglicht das Abschalten der Batterien über einen digitalen Eingang.

CAD HR MURAL 450 H / V.
Innenversion - Vertikale Installation
CADHR-Mural-H-V-VEX-450-dim1
