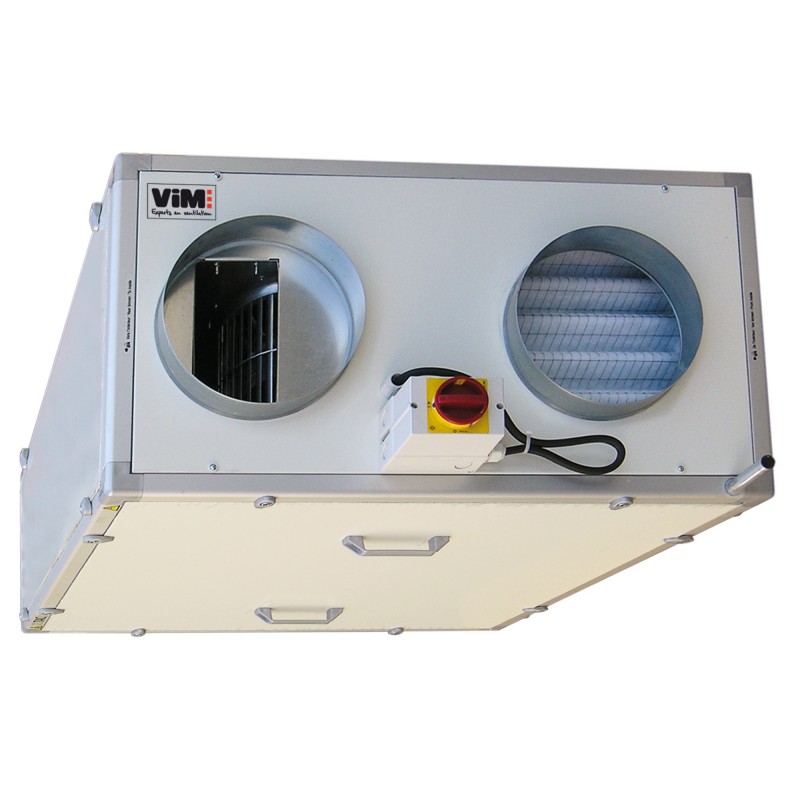

PARED CAD HR

Rangos antiguos

Contracorriente - Acción - ECM

Ver más grande

PARED CAD HR

Rangos antiguos

Contracorriente - Acción - ECM

Piel doble 15 mm
Batería externa
Motor ECM de bajo consumo
Regulación TAC 5 lista para conectar
Eficiencia térmica hasta 92%

Solicitud

Introducción y extracción de aire con recuperación de energía.
Instalación interior o exterior.
Instalación horizontal o vertical según modelo.

Edificios terciarios

Edificios para catering

Descripción

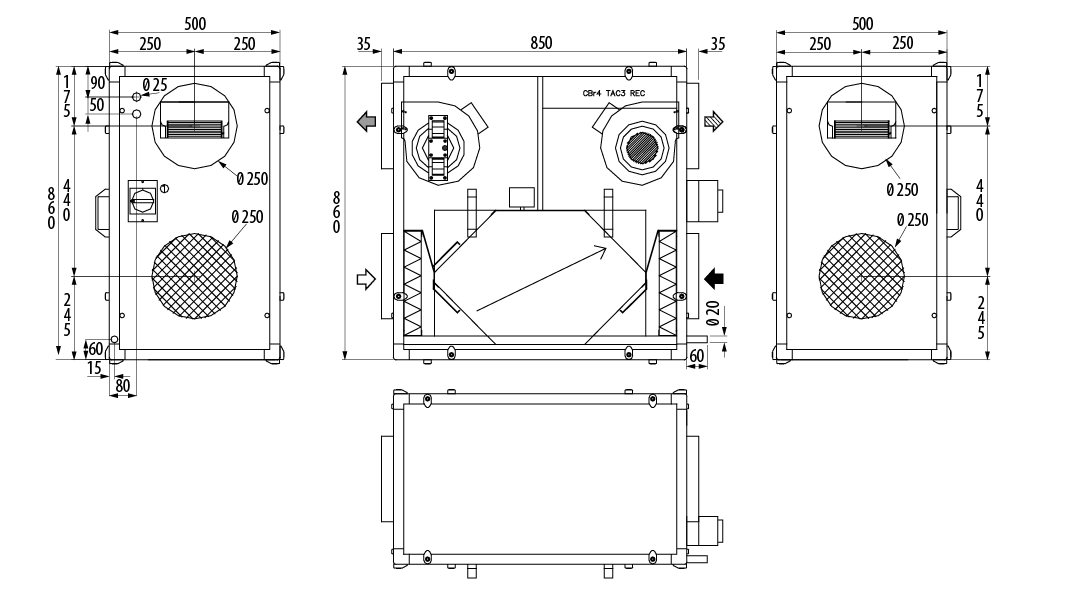

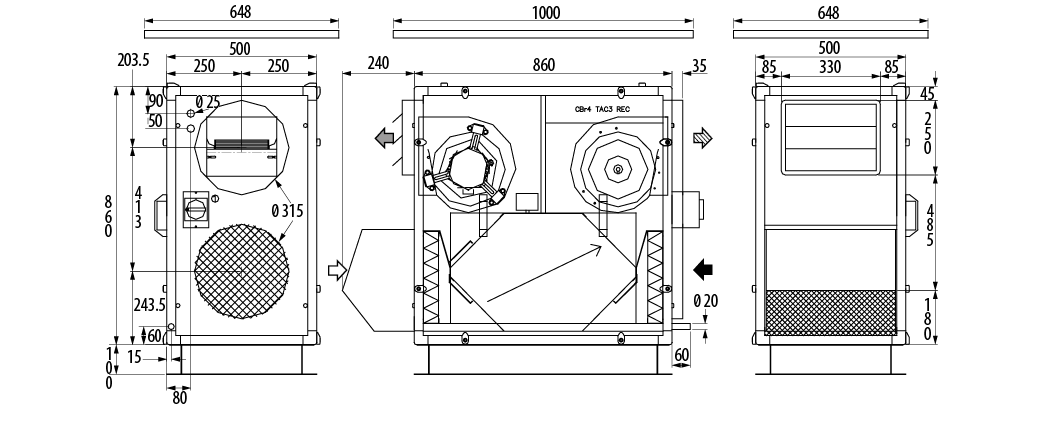

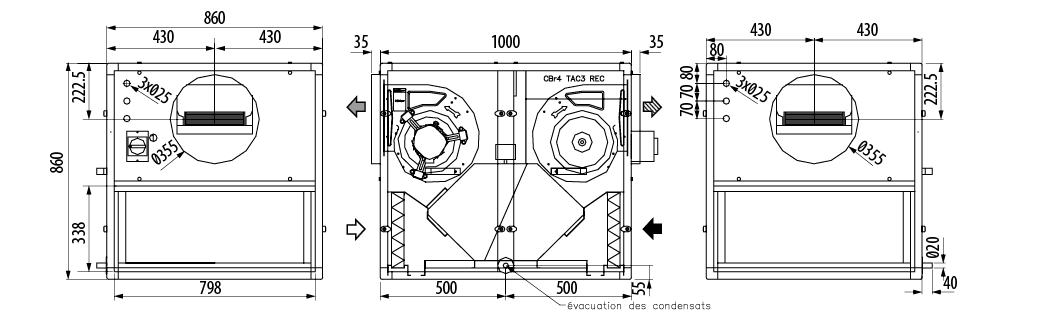

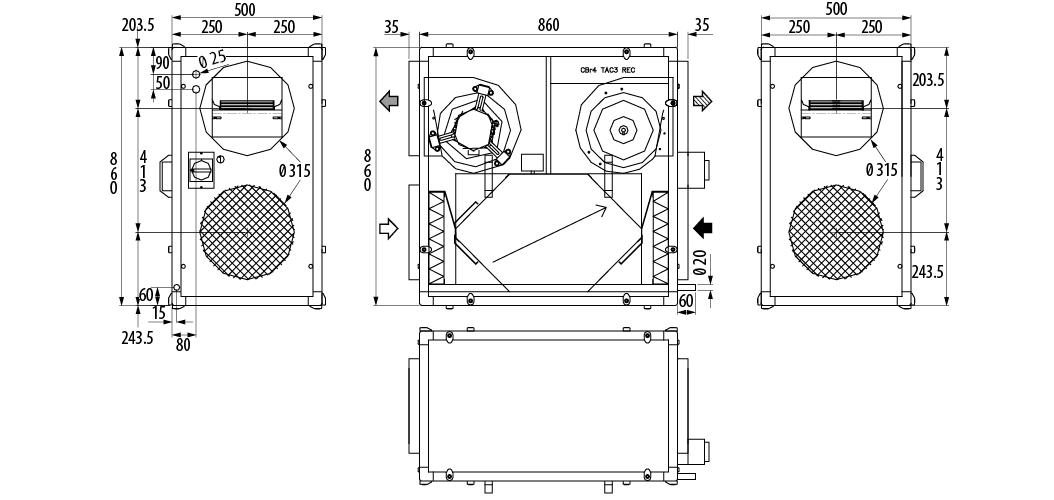

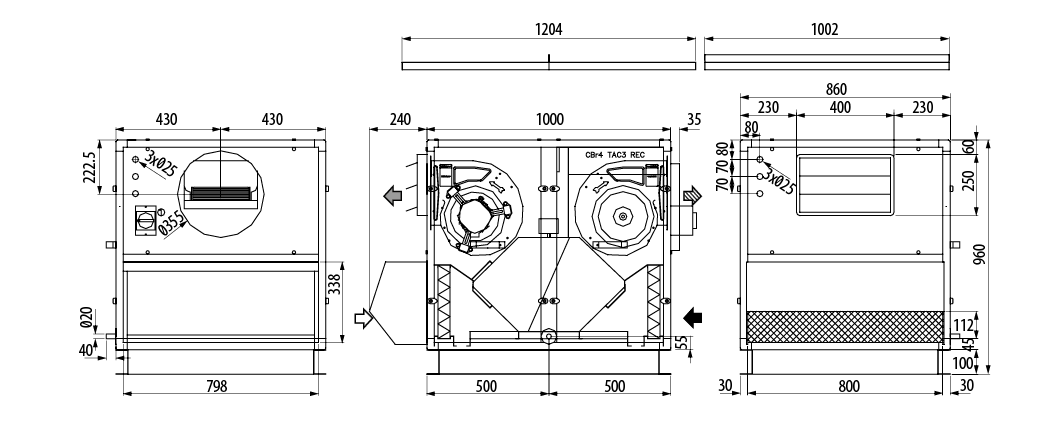

Dimensiones
Documentación
Precio Público
Software
Referencias

4 tamaños: 450/600/800/1200 m3 / h.
Instalación horizontal o vertical según modelo.
Conexión de los conductos en línea (L).
Versión para exteriores (VEX).
Regulación TAC5 DM con display y teclas de programación integradas.
Comunicación posible Modbus RTU RS485, Modbus TCP / IP, KNX tipo TP, aplicación para smartphone, tableta o PC (Android, IOS, Windows 7/8/10).

Construcción

Caja con estructura en perfil de aluminio extruido anodizado.
Panel de doble piel de 15 mm de espesor con aislamiento de lana de roca (Euroclase A1) Conductividad térmica 0.035W / (mk):
- Acabado exterior en acero prepintado de silicona tipo poliéster termo-reticulable (5 μm primario + 20 μm poliéster).
- Acabado interior en acero galvanizado.
Acceso a los filtros y al intercambiador desde la cara principal mediante un panel extraíble.
Bandeja de recogida de condensados con desagüe de Ø 20 mm.
By-pass 50%.
Se suministra con 3 sondas montadas / cableadas para la gestión de bypass automático.

Motorización

Ventiladores centrífugos con acción.
Motor ECM monofásico de corriente continua de bajo consumo 230 V. Protección térmica electrónica - reset manual.

Intercambiador

Intercambiador de calor a contracorriente aire / aire de alta eficiencia fabricado en aluminio para una temperatura de funcionamiento de hasta 80 ° C. Eficiencia térmica hasta 92%.

Filtros

Filtros G4 para extracción e introducción de aire. Fácilmente accesible desde el lado principal.

Regulación TAC5 lista para conectar

Regulación completa que permite 3 modos de funcionamiento:
- MODO LS - VELOCIDAD DE FLUJO VARIABLE
- MODO AC - FLUJO CONSTANTE
- MODO CPs - PRESIÓN CONSTANTE
El funcionamiento del ventilador de extracción está subordinado al ventilador de suministro. Su caudal corresponde a un porcentaje del caudal del ventilador de suministro (generalmente 100%).

Accesorios de regulación

Mando a distancia RC TAC5

Conexión directa al reglamento.
Entrada de todos los parámetros operativos.
Control de velocidad del ventilador.
Visualización de todos los parámetros y alarmas.
Conexión a realizar por el instalador (longitud máxima 1000 m).
Mando a distancia IP20.

SAT3

Señala el funcionamiento real del ventilador (relé R3) a través de un contacto libre de potencial (relé normalmente abierto).
Ej: autorización de funcionamiento de una batería externa (función de posventilación programable).
Señala la alarma ante una variación de presión (relé R2).

SAT TAC5 BA / KW

Modula la potencia de las baterías para mantener la temperatura de suministro igual al setpoint.
Proporciona protección anticongelante para serpentines de agua.
Da un contacto de control para el circulador.
Gestiona el paso frío / calor mediante una entrada digital.
Permite cortar las baterías mediante una entrada digital.

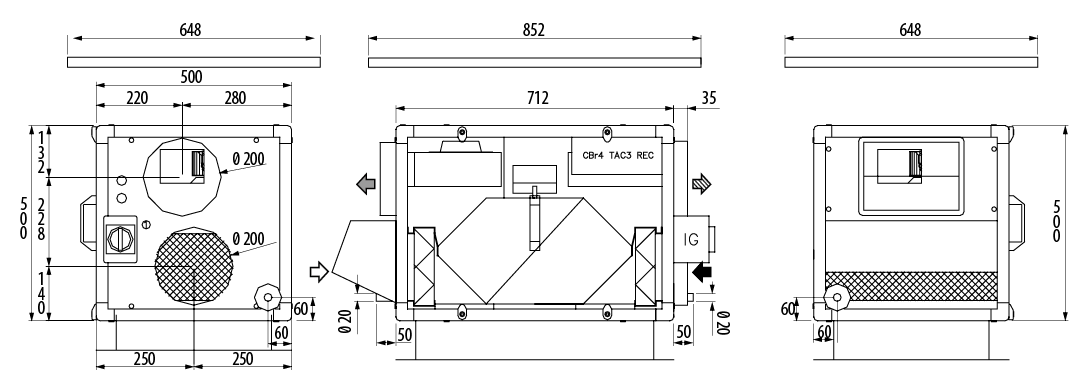

CAD HR MURAL 450 H / V
Versión interior - Instalación vertical

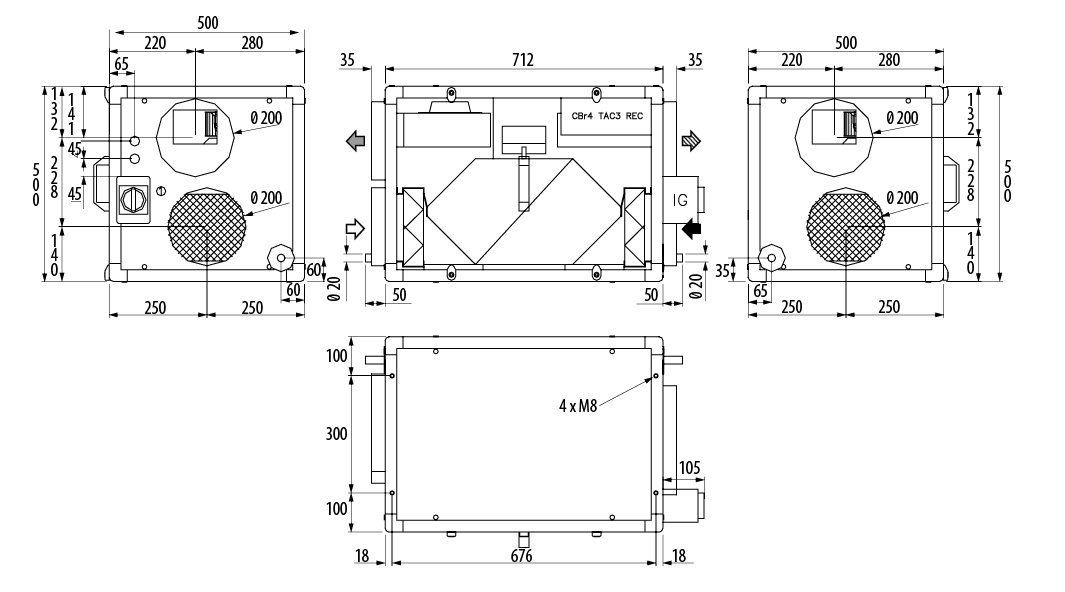

CADHR-Mural-H-V-VEX-450-dim1
