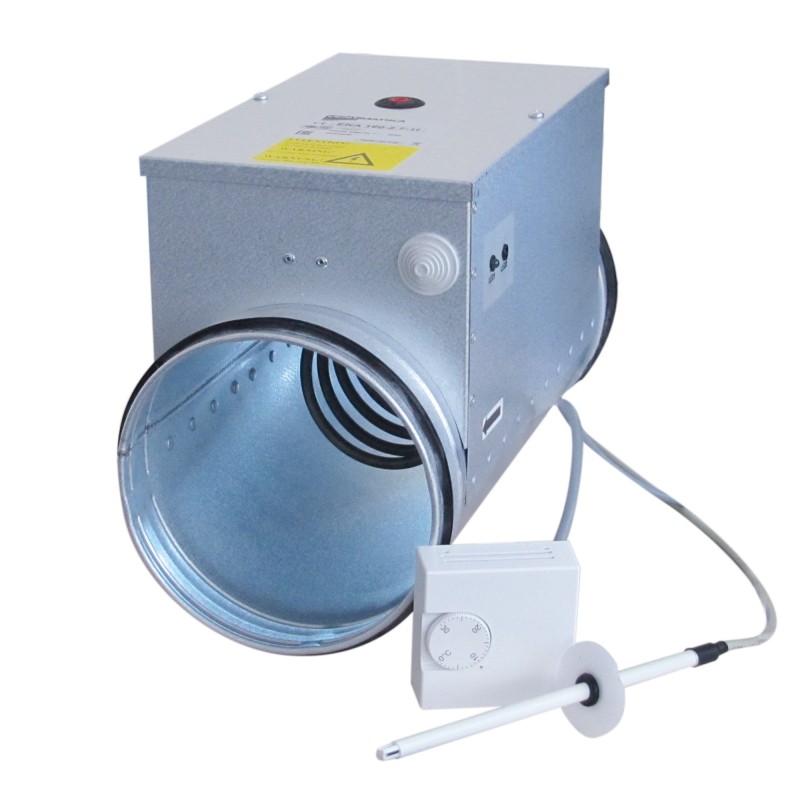

BATE R - BATE R010

Alte Bereiche

Rundschreiben - geregelt

Größer anzeigen

BATE R - BATE R010

Alte Bereiche

Rundschreiben - geregelt

ModBus kommuniziert integrierte Regelung
Integrierter Wärmeschutz
Leistung von 600 bis 18.000 W.
Verbindung durch wasserdichte Verbindungen der Klasse C.

Anwendung

Kann in ein horizontales oder vertikales Netzwerk kreisförmiger Kanäle integriert werden.
Terminalheizung.
Auftauen.
Maximale Auslasstemperatur 50 ° C.

Tertiärgebäude

Industrie- und Logistikgebäude

Gebäude für die Gastronomie

Online bestellen

Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen

Durchmesser von 125 bis 500 mm.
Leistung von 600 bis 18.000 W.
Einzelne 230V 50Hz, drei 400V 50Hz oder drei 400V + N (18kW) 50Hz Stromversorgung.
Kommunikation der ModBus RTU über den RS485-Port

BATE R: Integrierte autonome Regulierung.
BATE R010: Integrierte Regelung für externes 0-10V-Signal.

BATE R: Integrierte autonome Regulierung

Operation

Temperaturregelung des Kanalblasens.
Raum- oder Rücklauftemperaturregelung mit oder ohne Zuluftbegrenzung.
Mindestgeschwindigkeit = 1,5 m / s - Höchstgeschwindigkeit 10 m / s.
Die Heizung muss auf den Betrieb des Lüfters eingestellt werden.
Stellen Sie eine Zeitverzögerung vom Typ MCR1 bereit, die das Anhalten des Lüfters verzögert, um die Stifte zu kühlen.
Sehen Sie einen Schütz vor, um die Stromversorgung zu unterbrechen, falls einer der Sicherheitsthermostate auslöst
Der Schütz wird mit einem Hilfskontakt (NO/NC) ausgestattet, um die Informationen an die Regelung des Lüftungsgeräts oder an das BMS zu übertragen.

Konstruktion

Rundhülse und IP44-Anschlusskasten aus Aluzinc-behandeltem Stahl.
Verbindung durch wasserdichte Verbindungen der Klasse C.
IP44 Tülle zum Schneiden.
Abgeschirmte Heizelemente aus Edelstahl 304.
Sicherheitsthermostate mit Öffnerkontakt in Reihe vorverdrahtet, zum Anschluss an ein externes Leistungsschütz:
1 Sicherheitsthermostat mit automatischer Rückstellung 50°C.
1 Sicherheitsthermostat mit manueller Rückstellung, Sollwert 100°C.
2 LEDs zeigen Heizungs- / Betriebsartenfehler an.

PID-Regelung

1 Elektronischer Leistungsregler vom Typ Triac.
1 Sicherheitsluftstromsensor.
1 TJK10K (IP20)-Kanalsonde zur Messung der Zulufttemperatur oder der hohen und niedrigen Begrenzung (+ 15 ° C / + 40 ° C).

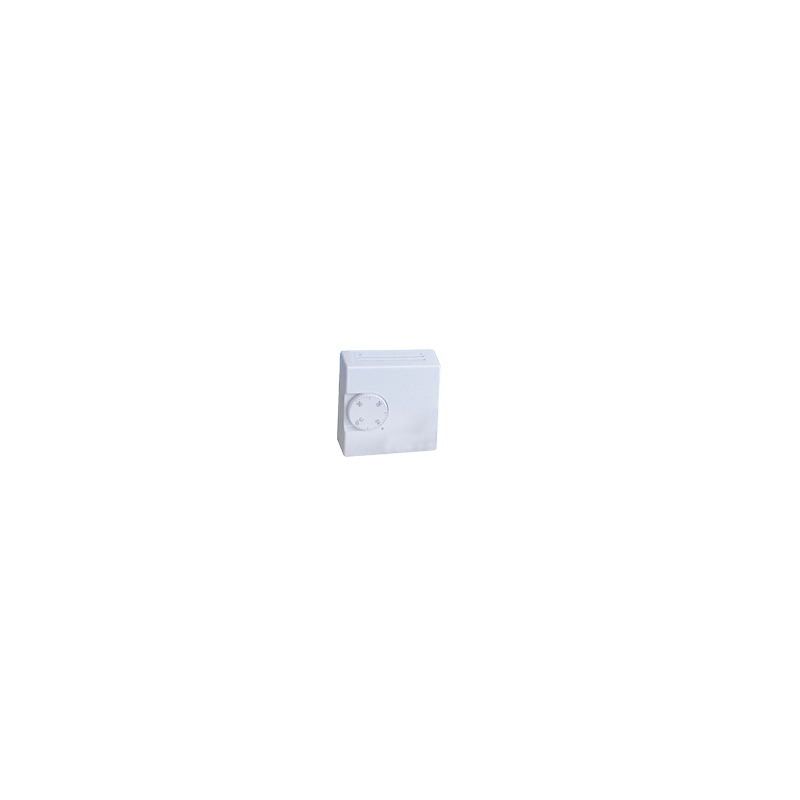

1 Box mit NTC10-Raumsensor und TR5K (IP20) -Potentiometer mit 0 bis 30 ° C-Einstellung.
- TR5K wird nur aktiviert, wenn die TJK10K-Kanalsonde zur Messung der Zulufttemperatur verwendet wird.
- TR5K + NTC10 aktiviert, wenn Messung im Raum + Begrenzung im Kanal mit TJK10K.
ModBus RTU-Kommunikation am RS485-Port (Solltemperatureinstellung, Alarme usw.).

BATE R010: Integriertes externes Signal der Regelung 0-10V

Operation

In Verbindung mit einem Single- oder Double-Flow-Lüftungsgerät, das ein 0-10-V-Signal liefert.
Mindestgeschwindigkeit = 1,5 m / s - Höchstgeschwindigkeit 10 m / s.
Die Heizung muss auf den Betrieb des Lüfters eingestellt werden.
Stellen Sie eine Zeitverzögerung bereit, die das Anhalten des Lüfters zum Kühlen der Stifte verzögert.
Sehen Sie einen Schütz vor, um die Stromversorgung zu unterbrechen, falls einer der Sicherheitsthermostate auslöst
Der Schütz wird mit einem Hilfskontakt (NO/NC) ausgestattet, um die Informationen an die Regelung des Lüftungsgeräts oder an das BMS zu übertragen.

Konstruktion

Rundhülse und IP44-Anschlusskasten aus Aluzinc-behandeltem Stahl.
Verbindung durch wasserdichte Verbindungen der Klasse C.
IP44 Tülle zum Schneiden.
Heizelemente in Edelstahl 304 abgeschirmt.
Sicherheitsthermostate mit Öffnerkontakt in Reihe vorverdrahtet, zum Anschluss an ein externes Leistungsschütz:
1 Sicherheitsthermostat mit automatischer Rückstellung 50°C.
1 Sicherheitsthermostat mit manueller Rückstellung, Sollwert 100°C.
2 LEDs zeigen Heizungs- / Betriebsartenfehler an.

PID-Regelung

1 Elektronischer Leistungsregler vom Typ Triac.
1 Sicherheitsluftstromsensor.
ModBus RTU-Kommunikation am RS485-Port (Alarme usw.).

Ø (mm)	Leistung (W)	A	B	C	D
125	900 bis 9000	276	373	195	48.5
160	900 bis 9000	276	373	230	48.5
200	900 bis 9000	276	373	270	48.5
250	900 bis 9000	276	373	320	48.5
250	12000	400	497	320	48.5
315	900 bis 9000	276	376	385	50
315	12000	400	500	385	50
400	900 bis 9000	276	376	470	50
400	12000	400	500	470	50
500	18000	530	630	570	50
