THGT HATCH F400
Axialventilatoren F400 oder F200
Rohrförmig - AC < 130.000 m3/h
Größer anzeigen
THGT HATCH F400
Neues Produkt
 | ErP 2015-konform Fan | |
 |  |  |

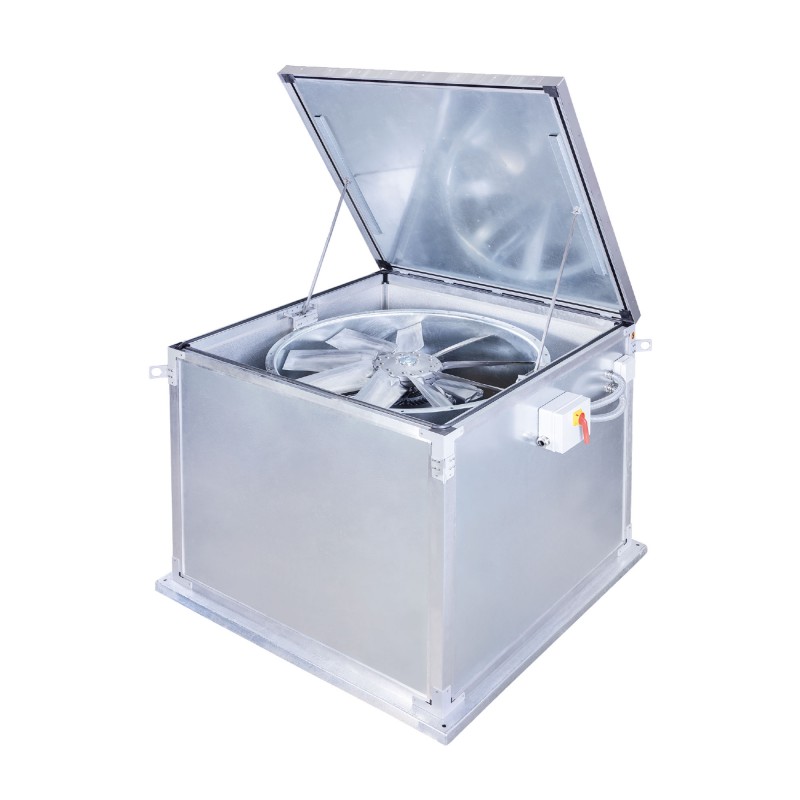

- Axialer Abluftventilator in einem Kasten montiert
- Begrenzt den Energieverlust
- Motorisierte Abdeckung, widersteht widrigen Wetterbedingungen
- Zertifiziert F400-120 in einer Umgebung von 400 °C, Gas und Lüfter
Anwendung
Absaugung von Rauch und heißen Gasen im Brandfall.
Absaugung verbrauchter Luft aus Dienstleistungs- und Industriegebäuden.
Installation für vertikale Absaugung.
Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen
Fördermengen von 3.400 bis 130.000 m3/H.
Zugelassen für F400 120 und F200 120.
9 Größen: Ø 500 / 560 / 630 / 710 / 800 / 900 / 1000 / 1120 / 1250 mm.
Luftrichtung A (Motor/Lüfter).
ErP-Daten in Easyvent verfügbar.
Konstruktion
Motorisierung
Zugelassen für F400 120 und F200 120.
9 Größen: Ø 500 / 560 / 630 / 710 / 800 / 900 / 1000 / 1120 / 1250 mm.
Luftrichtung A (Motor/Lüfter).
ErP-Daten in Easyvent verfügbar.
Konstruktion
- Kasten mit Langschale aus feuerverzinktem Stahlblech nach EN 1461. Doppelwandige Paneele mit 50 mm Polyurethan-Isolierung.
- Dose und Ferrule für Umgebungen der Korrosionsklasse C4.
- Hochleistungspropeller aus Aluminiumdruckguss, dynamisch ausgewuchtet gemäß ISO 14694: G6.3. 3, 5, 6, 7, 9 oder 12 Flügel mit variablen Neigungswinkeln im Stillstand, außer mit 2-poligem Motor, um präzise auf alle Durchfluss-/Druckanforderungen zu reagieren. THGT-zertifizierter Lüfter AMCA.
- Die Standardausführung beinhaltet einen Sockel.
- Wasserfestigkeit
- Isolierung U = 0,42 W/(m2K) ohne Wärmebrücke.
- Schneelast SL 1000 bei -25°C gemäß EN 12101-2.
- Windlast WL 1000 (Größe 4) bzw. 1500 (Größen 1 bis 3) gemäß EN 12101-2.
- Öffnungsmechanismus für 20.000 Zyklen mit Öffnungs-/Schließendschaltern zur externen Steuerung.
- Anschlussboxen IP65 unabhängig für Motor mit Trennschalter und für Servomotoren (220-240V 50Hz IP65).
Motorisierung
- Drehstrom-Asynchronmotor direkt mit dem Propeller gekoppelt, ohne Thermoschutz, Betrieb S1 und S2. 1-Gang-Motoren standardmäßig
- Geeignet für Umgebungen der Korrosionsklasse C3.
- Mögliche Steuerung durch Frequenzvariation.
- 1-Gang-Motor mit B3-Füßen, IP55, Klasse H:
- dreiphasig 2, 4 oder 6 Pole 230/400 V, 50/60 Hz* bis 3 kW.
- dreiphasig, 2, 4 oder 6 Pole, 400 V, 50 Hz über 3 kW.
- 2-Gang-Motor (Dahlander-Wicklungen) mit B3-Beinen, IP55, Klasse H:
- dreiphasig 2/4, 4/8 oder 6/12 Pole 400 V, 50 Hz.
- * Je nach Eigenschaften
- Der Motor sollte je nach Produktspezifikation innerhalb von mindestens 20 bis 36 Sekunden nach dem Öffnen des Deckels starten.

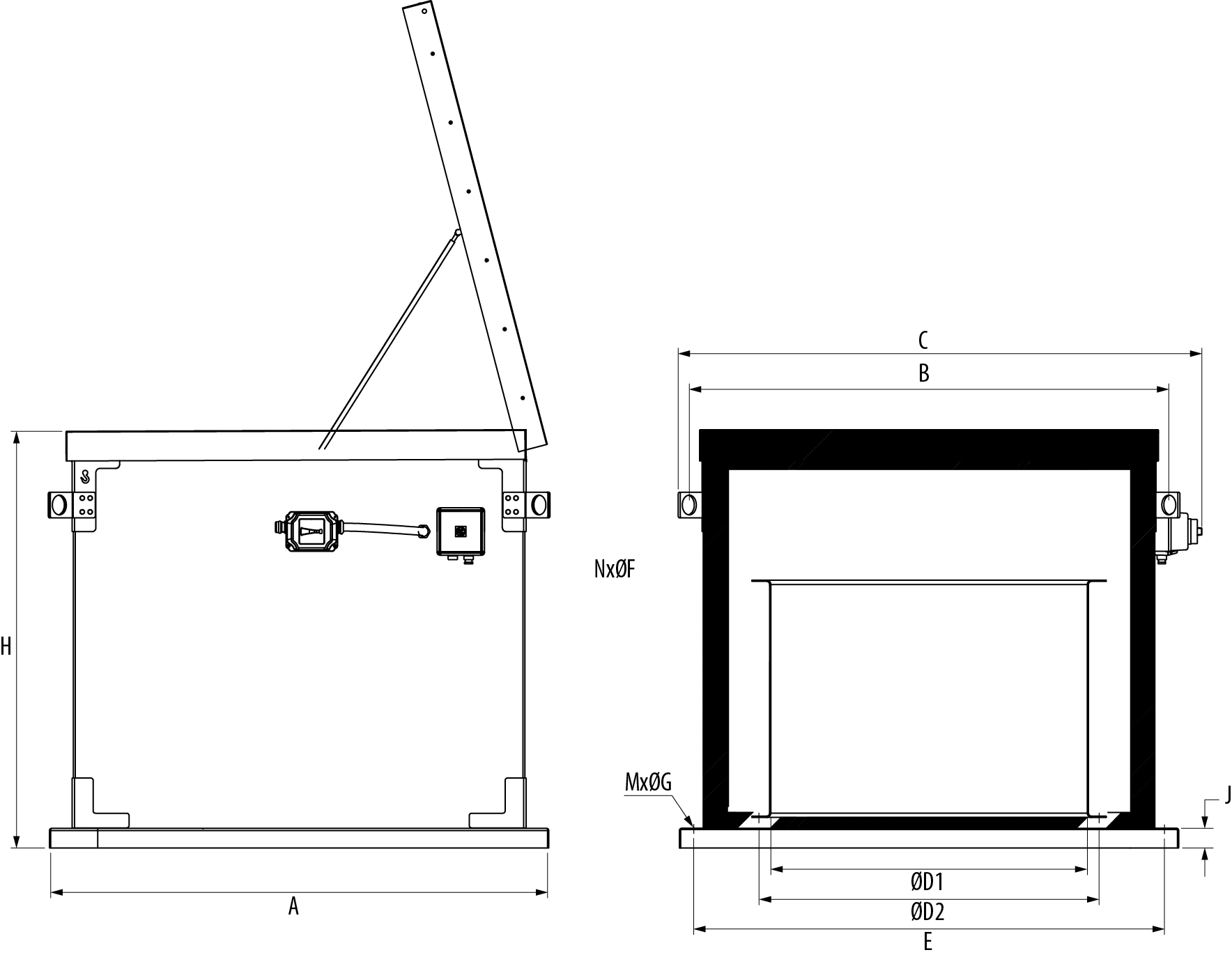

| Schnitt | Modell | Abmessungen (mm) | |||||||||||
| HAT | H | B | VS | ØD1 | ØD2 | E | NICHT | F | M | G | J | ||
| 1 | 500 | 1076 | 1058 | 1032 | 1143 | 500 | 560 | 1009 | 12 | 12 | 4 | 14 | 50 |
| 560 | 560 | 620 | |||||||||||
| 630 | 630 | 620 | |||||||||||
| 2 | 710 | 1256 | 1058 | 1212 | 1325 | 710 | 770 | 1190 | 16 | 12 | |||
| 800 | 800 | 860 | |||||||||||
| 3 | 900 | 1455 | 1164 | 1412 | 1550 | 900 | 970 | 1390 | 16 | fünfzehn | |||
| 1000 | 1000 | 1070 | |||||||||||
| 4 | 1120 | 1704 | 1394 | 1662 | 1815 | 1120 | 1190 | 1640 | 20 | fünfzehn | |||
| 1250 | 1250 | 1320 | |||||||||||
