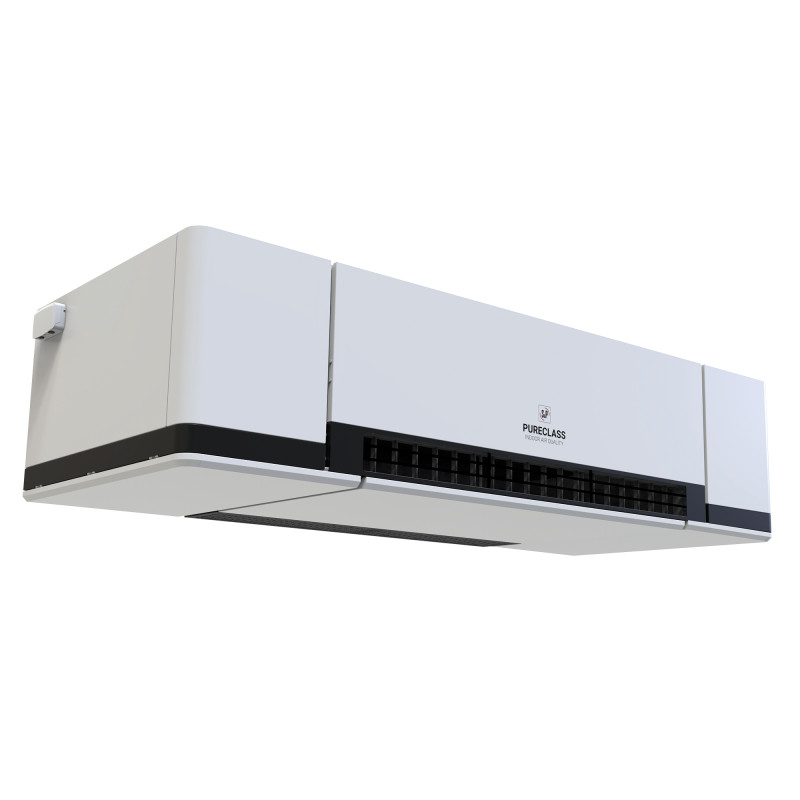

PURECLASS
Doppelstrom-Lüftungsgerät H mit Wärmetauscher
Gegenstrom - Einzelzone - ECM < 1.000 m3/h
Größer anzeigen
PURECLASS
Neues Produkt
 | ErP 2018 – UVNR-konform Variable EC-Motoren | Filter | ||
 |  |  | ||
 |  |  |  | |
 | Luft-Luft-Plattenwärmetauscher, hergestellt von der Firma RECUTECH, die am Eurovent-Zertifizierungsprogramm für AAHE teilnimmt. |
- Modernes Design
- Bypass 100% für Freikühlung
- Frostschutz durch modulierenden Bypass oder Frostschutzbatterie
- Integrierte elektrische Spule oder Nacherwärmung von Warmwasser
- Niedriger Geräuschpegel
- Wärmewirkungsgrad bis zu 90%
Anwendung
Zu- und Abluft mit Energierückgewinnung in jedem Raum.
Von der Decke abgehängte, wandmontierte oder halbeingelassene Installation.

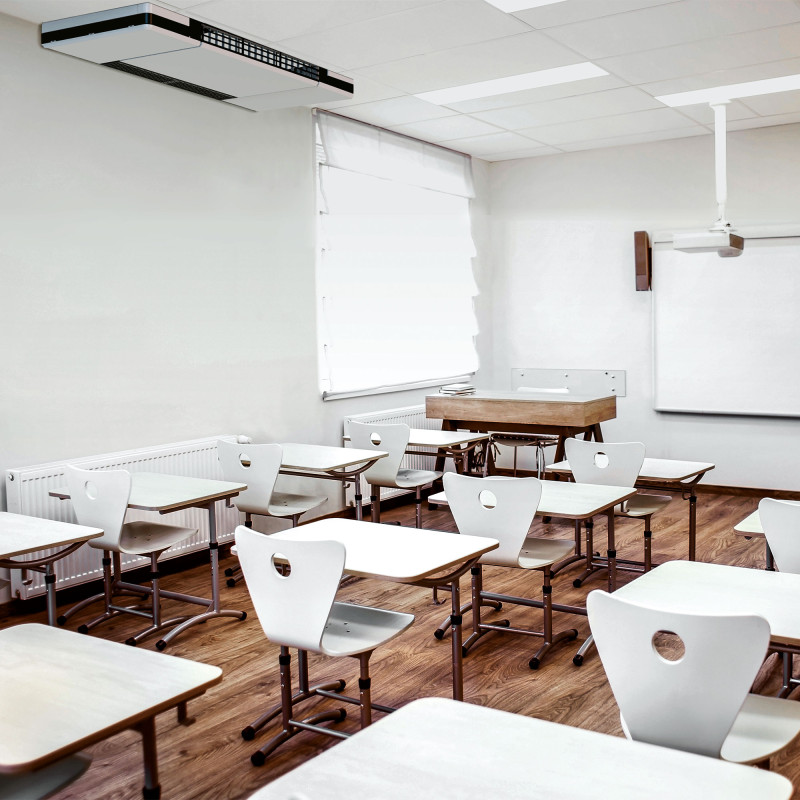

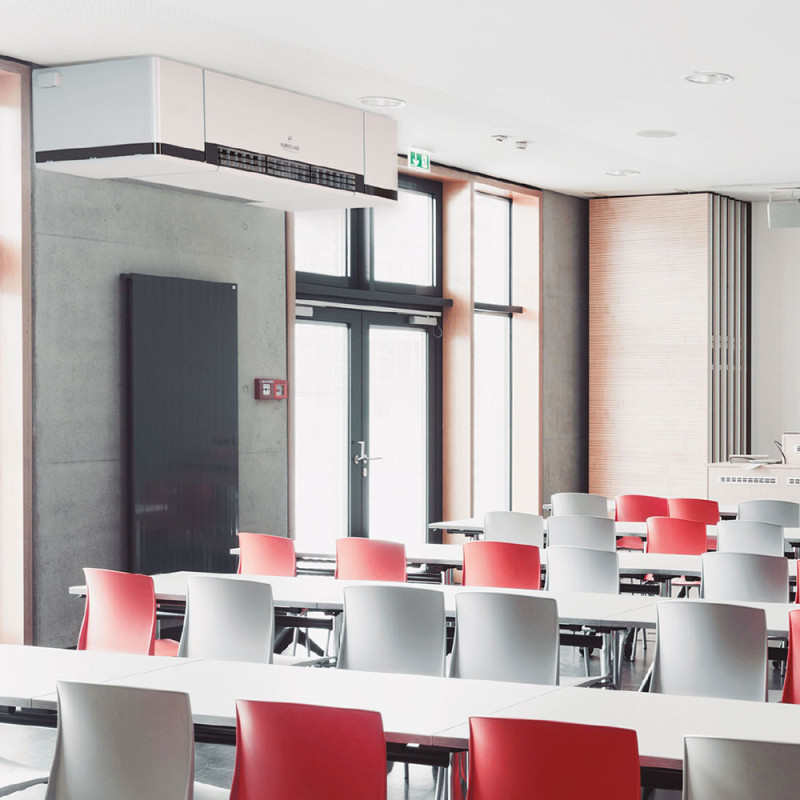

Neu oder renoviert: Klassenzimmer, Geschäfte, Besprechungsräume, Arztpraxen usw.
Sehen Sie sich das Installations-Tutorial an
Online bestellen Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen
1 Baugröße bis 1.000 m³/h.
12 Standardmodelle abhängig von internen Batterien und Integration einer CO2-Sonde
Horizontaler Anschlussdurchmesser 315
ERWEITERTE Kommunikationsregelung Modbus RTU-RS485
ETD PURECLASS Fernbedienung als obligatorisches Zubehör, mit der bis zu 5 Einheiten in einem Netzwerk gesteuert werden können
CAV-Betrieb mit konstantem Durchfluss oder VAV-Betrieb mit variablem Durchfluss
Konstruktion
Register und Rückschlagventil
Austausch
Filtration
Standardmäßig integriert
Eingebaute Frostschutzbatterie (PH)
Integriertes elektrisches Nachheizregister (DI)
Integrierter Warmwasserspeicher (DC)
ADVANCED Regelung steckerfertig
12 Standardmodelle abhängig von internen Batterien und Integration einer CO2-Sonde
| Art | Batterietyp oder QAI-Sonde | ||||
| Ohne Batterie | Elektrische Nachheizung | Nacherwärmung von Warmwasser | Elektrischer Frostschutztauscher | Integrierte CO2-Sonde | |
| NC | ■ | ||||
| PH | ■ | ||||
| DI | ■ | ||||
| Gleichstrom | ■ | ||||
| PH DI | ■ | ■ | |||
| PH DC | ■ | ■ | |||
| CO2-Konzentration | ■ | ■ | |||
| PH CO2 | ■ | ■ | |||
| DI CO2 | ■ | ■ | |||
| Gleichstrom-CO2 | ■ | ■ | |||
| PH DI CO2 | ■ | ■ | ■ | ||
| PH DC CO2 | ■ | ■ | ■ | ||
Horizontaler Anschlussdurchmesser 315
ERWEITERTE Kommunikationsregelung Modbus RTU-RS485
ETD PURECLASS Fernbedienung als obligatorisches Zubehör, mit der bis zu 5 Einheiten in einem Netzwerk gesteuert werden können
CAV-Betrieb mit konstantem Durchfluss oder VAV-Betrieb mit variablem Durchfluss
Konstruktion
- Selbsttragende Strukturbox Innenausführung aus verzinktem Stahl.
- Außenausführung in weiß lackiertem Aluminium, RAL 9003.
- Innere thermoakustische Isolierung aus Melaminschaum, Dichte 9,5 kg/m³, Klassifizierung M1.
- Lochbleche am Auslass unterhalb des Gerätes dienen als Zugangsklappe zu den Absaugfiltern.
- Diffusionsgitter im unteren Teil der Frontseite, Farbe schwarz RAL 9011.

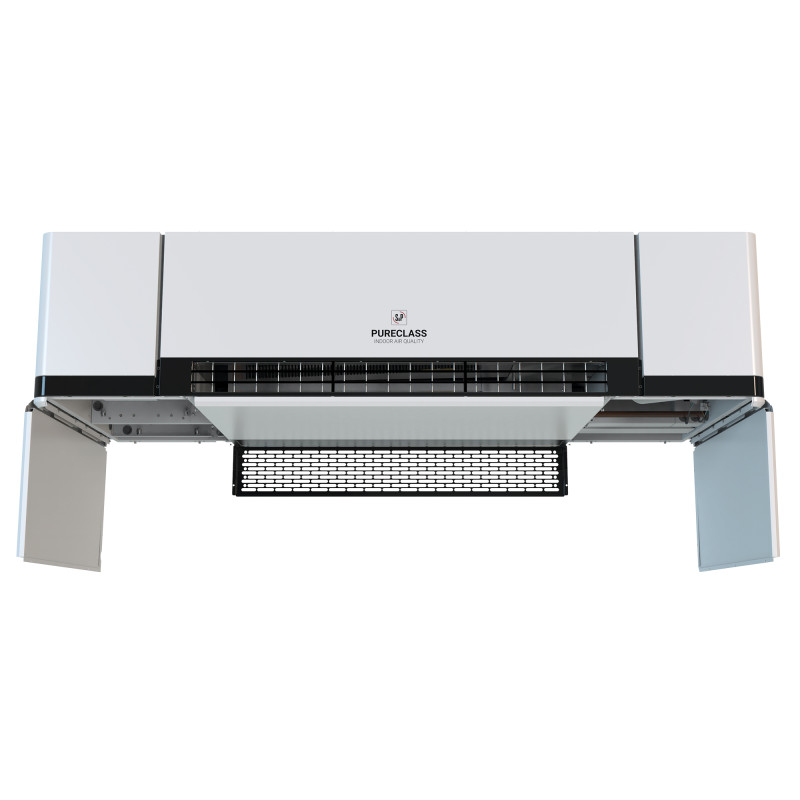

- Zugang zu Frischluftfiltern und Ventilatoren über Flügeltüren an der Unterseite des Geräts.
- Kondensatsammelwanne ausgestattet mit einer Kondensatablaufpumpe (werkseitig angeschlossen) und einem Schnellanschluss für ein Ø8 mm-Ablaufrohr.
- Einseitig wirkender Einlasslüfter.
- ECM-Motor mit geringem Verbrauch, Gleichstrom, einphasig, 230 V. Elektronischer Thermoschutz - manuelle Rücksetzung
Register und Rückschlagventil
- Motorisierte Klappe am Frischlufteinlass, montiert, verdrahtet, gesteuert durch die Regelung, mit Rückschlagventil am Abluftkanal, um Lufteinlässe bei ausgeschaltetem Gerät zu verhindern.
Austausch
- Hocheffizienter Luft/Luft-Gegenstromtauscher aus Aluminium, Betriebstemperatur bis 80°C. Thermischer Wirkungsgrad bis zu 90%.
- In die Regelung integrierter Frostschutz des Wärmetauschers durch progressive Öffnung des Bypass oder proportionale Ansteuerung einer elektrischen Frostschutzbatterie
- Umgehung 100% mit einem Proportionalmotor ausgestattet.
Filtration
Standardmäßig integriert
| Seite | Gefiltert | Art | Maße | |||
| ISO-16890 | EN-779 | Länge | Breite | Dicke | ||
| Frische Luft | FIGR G4 Grob 70% 365X441X48 mm Faltenfilter | ISO grob 70% | G4 | 441 | 365 | 48 |
| FIFI F7 ePM1 55% 365X441X48 mm Mini-Pleat-Filter | ePM1 55% | F7 | 441 | 365 | 48 | |
| Wiederaufnahme | FIFI M5 ePM10 50% 1104X158X48 mm Faltenfilter | ePM10 50% | BMW M5 | 1104* | 158 | 48 |
*Absaugfilter wird in 2 Teilen à 552 mm geliefert.
Im Zubehör
| Seite | Gefiltert | Art | Maße | |||
| ISO-16890 | EN-779 | Länge | Breite | Dicke | ||
| Frische Luft | FIFI M5 ePM10 50% 365X441X48 mm Faltenfilter | ePM10 50% | BMW M5 | 441 | 365 | 48 |
| Frische Luft | FIFI F9 ePM1 80% 365X441X48 mm Mini-Faltenfilter | ePM1 80% | F9 | 441 | 365 | 48 |
Eingebaute Frostschutzbatterie (PH)
- Leistung 2 kW Mono 230 V.
- Die Lieferung erfolgt komplett vorverdrahtet und an die Steuerung angeschlossen.
- Die Leistung wird proportional geregelt.
- Thermoschutz mit automatischer Rücksetzung (60 °C) und manueller Rücksetzung (85 °C).
Integriertes elektrisches Nachheizregister (DI)
- Leistung 3 kW Mono 230 V oder 1,5 kW bei Frostschutzbatterie.
- Die Lieferung erfolgt komplett vorverdrahtet und an die Steuerung angeschlossen.
- Die Leistung wird proportional geregelt.
- Thermoschutz mit automatischer Rücksetzung (60 °C) und manueller Rücksetzung (85 °C).
Integrierter Warmwasserspeicher (DC)
- Batterie aus Kupferrohr und Aluminiumlamelle.
- Frostschutzsonde am Wasserrücklauf.
- Motorisiertes 3-Wege-Ventil proportional durch 0-10-V-Signal (Zubehör).
ADVANCED Regelung steckerfertig
- Vollständige Regelung mit 2 Betriebsarten:
| Durchflussmengeneinstellung | Empfohlene Anwendungen |
| VAV-Modus – variabler Durchfluss | |
| Lüfterdrehzahlregelung durch 0-10-V-Signal - Durchfluss-Sollwert basierend auf einem 0-10 V-Signal von der Fernbedienung oder einer externen Sonde (CO2, Temperatur, Luftfeuchtigkeit usw.). | Einzoneninstallationen, die eine Anpassung der Belüftung je nach Belegung erfordern. |
| CAV-Modus – Konstanter Durchfluss | |
| Auf eine bestimmte Durchflussrate eingestellte Lüftergeschwindigkeiten - 3 Einstellungen für die maximale konstante Durchflussrate, Werteeingabe mit Anzeige auf dem Display. - Das Umschalten zwischen den verschiedenen Einstellungen erfolgt manuell über die Fernbedienung oder automatisch per Uhr- oder Anwesenheitserkennung. | Installationen, die die Regelung einer oder mehrerer bestimmter Durchflussraten erfordern. |
- Programmierbare Regelung über die Fernbedienung.

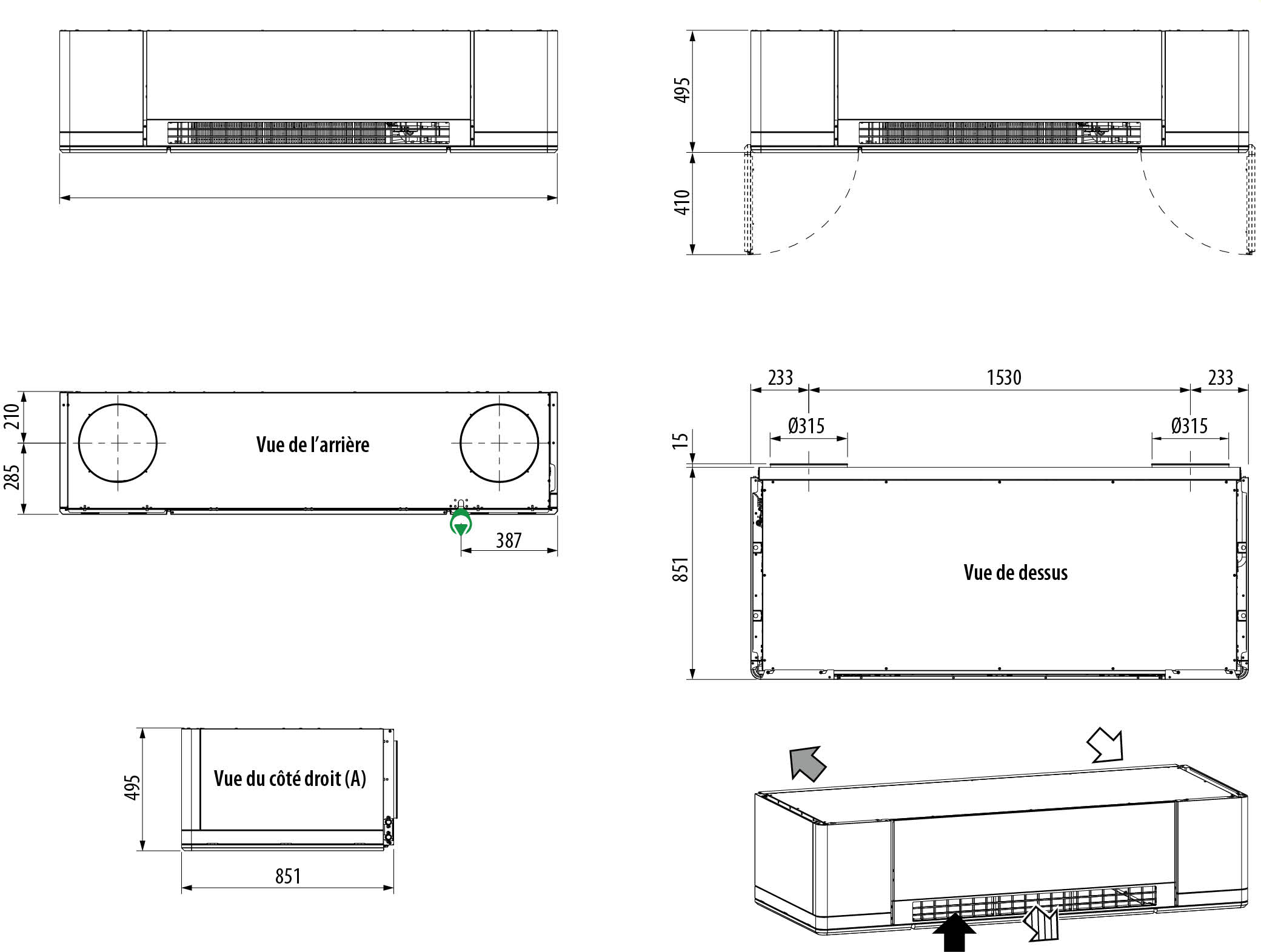

PURECLASS - NC - PH - DI - PH DI - PH CO2 - DI CO2 - PH DI CO2

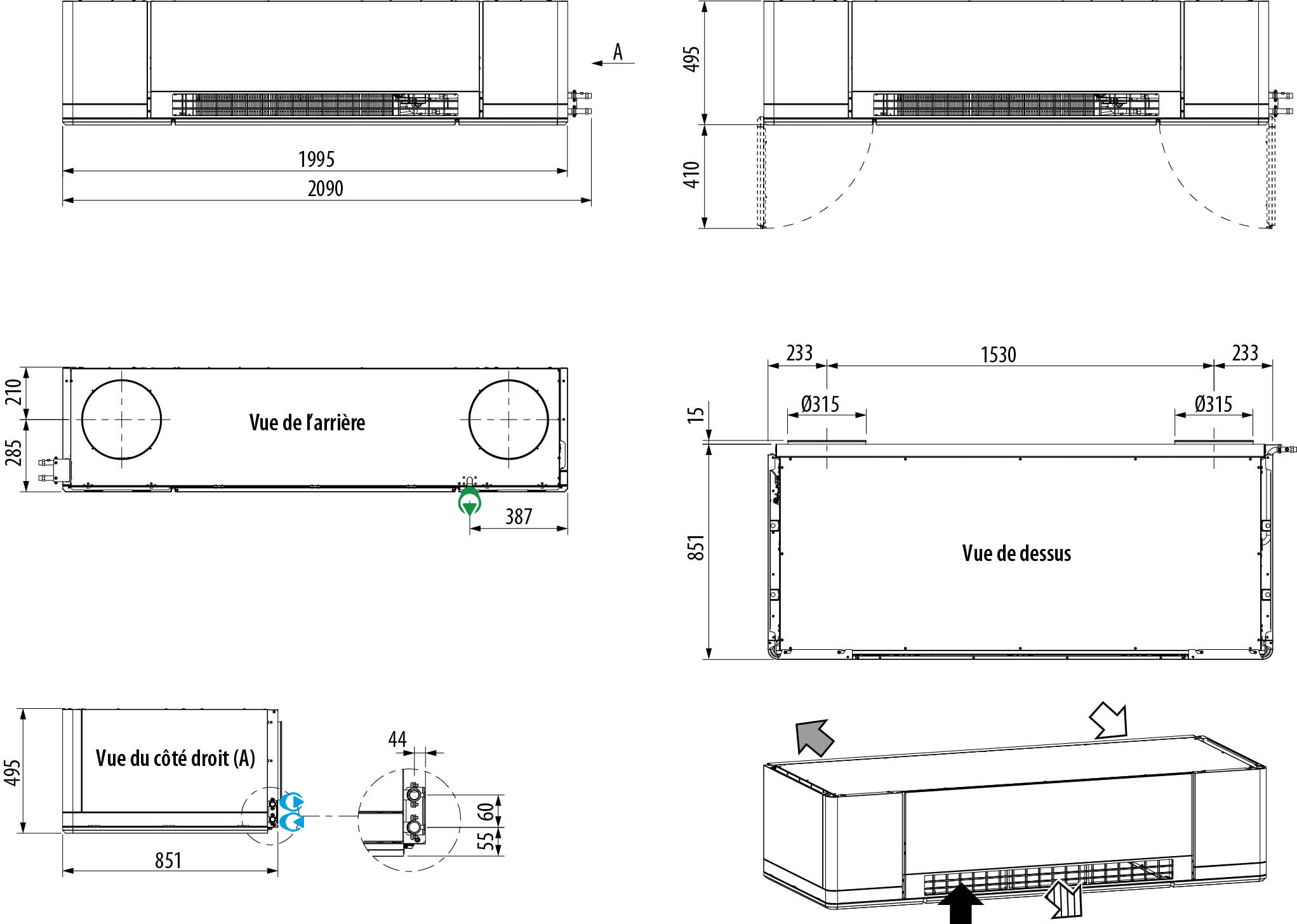

PURECLASS DC - PH DC - DC CO2 - PH DC CO2
| Modell | Gewicht (kg) |
| PURECLASS 800 CL NC | 152 |
| PURECLASS 800 CL DI | 158 |
| PURECLASS 800 CL PH | 157 |
| PURECLASS 800 CL PH DI | 163 |
PURECLASS DC - PH DC - DC CO2 - PH DC CO2
| Modell | Gewicht (kg) |
| PURECLASS 800 CL NC | 152 |
| PURECLASS 800 CL DC | 157 |
| PURECLASS 800 CL PH DC | 162 |
