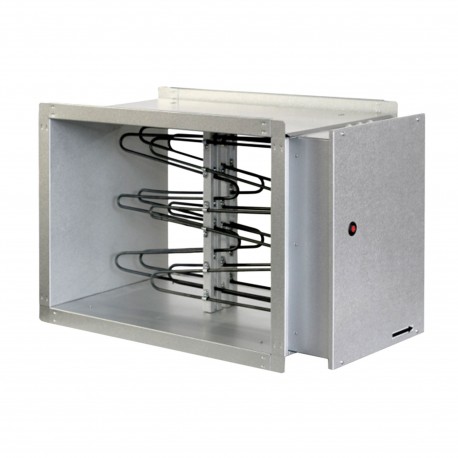

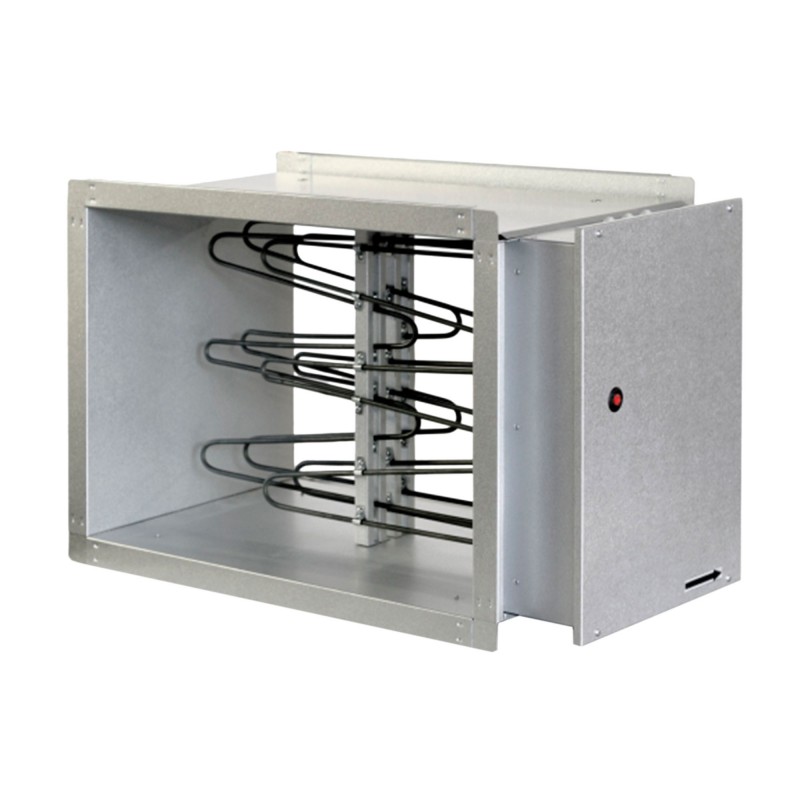

BATR RC - BATR RC010

Elektrische Spulen

Rechteckig - Geregelt

Größer anzeigen

BATR RC - BATR RC010

Elektrische Spulen

Rechteckig - Geregelt

Integrierte ModBus-Kommunikationsregelung
Thermoschutz und Sicherheitsschalter
Luftmengenmesser
Leistung von 6 bis 66 kW

Anwendung

Einbau in runde, horizontale oder vertikale Metallkanäle.
Terminalheizung oder -abtauung.
Maximale Austrittstemperatur 50°C.

Tertiärgebäude

Industrie- und Logistikgebäude

Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen

Maße B x H: 400 x 200 bis 1000 x 500 mm.
Leistung von 6 bis 66 kW.
Stromversorgung: Mono 230 V 50 Hz, Tri 400 V+N 50 Hz.
BATR RC: autonom.
BATR RC010: Steuerung durch ein externes 0-10-V-Signal.

BATR RC

Konstruktion

IP44-Körper und Gehäuse aus alzinkbehandeltem Stahl.
Verbindung durch ungebohrte Flansche.
IP44 Kabelverschraubung zum Zuschneiden
Heizelemente mit Schutzschicht aus Edelstahl 304.
TJK10K Kanalsonde (IP20)
Gehäuse (IP20) ausgestattet mit einem NTC10-Raumsensor und einem Potentiometer zur Sollwerteinstellung: 0 bis 30°C.

Funktion

Mindestgeschwindigkeit = 1,5 m/s - Höchstgeschwindigkeit = 10 m/s
Zwei mögliche Betriebsarten:
Regelung der Blastemperatur im Kanal.
Raumtemperaturregelung mit Unter- und Oberbegrenzung der Blastemperatur (+15°C/+40°C).

Wertpapiere

Luftmengenmesser für Betrieb nur bei vorhandener Belüftung.
Zwei Sicherheitsthermostate:
Ein Thermostat mit automatischer Rücksetzung auf 50 °C.
Ein Thermostat mit manueller Rückstellung auf 100 °C.
Stromunterbrechung bei Auslösen eines der Sicherheitsthermostate durch integrierten Schütz.
Hilfsrelais mit Schließerkontakt + Öffnerkontakt, ermöglicht die Übermittlung der Batterieüberhitzungsinformation an die CTA- oder GTC-Regelung.
Planen Sie, den Betrieb der elektrischen Batterie mit dem Betrieb der Lüftung zu verknüpfen
Sorgen Sie für eine Nachlüftung, um die Kühlung der Pins nach dem Abschalten der Lüftung sicherzustellen (Zubehör MCR1)

Verordnung

Elektronischer Stromrichter vom Typ Triac.
3 Betriebszustands-Kontrollleuchten: Spannung/Heizung/Fehler vorhanden.
Digitaler Eingang zur Fernbedienungsberechtigung
Modbus RTU-Kommunikation am RS485-Port.

BATR RC010

Konstruktion

IP44-Körper und Gehäuse aus Aluzink-behandeltem Stahl.
Verbindung durch ungebohrte Flansche.
IP44-Kabelverschraubung zum Zuschneiden.
Heizelemente mit Schutzschicht aus Edelstahl 304.

Funktion

Mindestgeschwindigkeit = 1,5 m/s - Höchstgeschwindigkeit = 10 m/s
Die Heizleistung wird durch ein externes 0–10-V-Signal von einem CTA mit Einzel- oder Doppelfluss und eigener Temperaturregelung gesteuert.

Wertpapiere

Luftmengenmesser für Betrieb nur bei vorhandener Belüftung.
Zwei Sicherheitsthermostate:
Ein Thermostat mit automatischer Rücksetzung auf 50 °C.
Ein Thermostat mit manueller Rückstellung auf 100 °C.
Stromunterbrechung bei Auslösen eines der Sicherheitsthermostate durch integrierten Schütz.
Hilfsrelais mit Schließerkontakt + Öffnerkontakt, ermöglicht die Übermittlung der Batterieüberhitzungsinformation an die CTA- oder GTC-Regelung.
Planen Sie, den Betrieb der elektrischen Batterie mit dem Betrieb der Lüftung zu verknüpfen
Sorgen Sie für eine Nachbelüftung, um die Kühlung der Stifte nach Beendigung der Belüftung sicherzustellen (CTA-Regelung).

Verordnung

Elektronischer Stromrichter vom Typ Triac.
3 Betriebszustands-Kontrollleuchten: Spannung/Heizung/Fehler vorhanden.
Digitaler Eingang zur Fernbedienungsberechtigung
Modbus RTU-Kommunikation am RS485-Port.

B (mm)	H (mm)	L (mm)	Leistung (kW)
400	200	370	6 bis 12
400	200	420	15
500	250	370	6 bis 12
500	250	600	24
500	300	370	9 bis 24
500	300	440	30
600	300	370	9 bis 18
600	300	440	27
600	300	520	36
600	350	370	12 bis 30
600	350	520	42
700	400	370	15 bis 42
700	400	440	60
800	500	370	21 bis 39
800	500	500	66
1000	500	370	24 bis 45
1000	500	500	66
