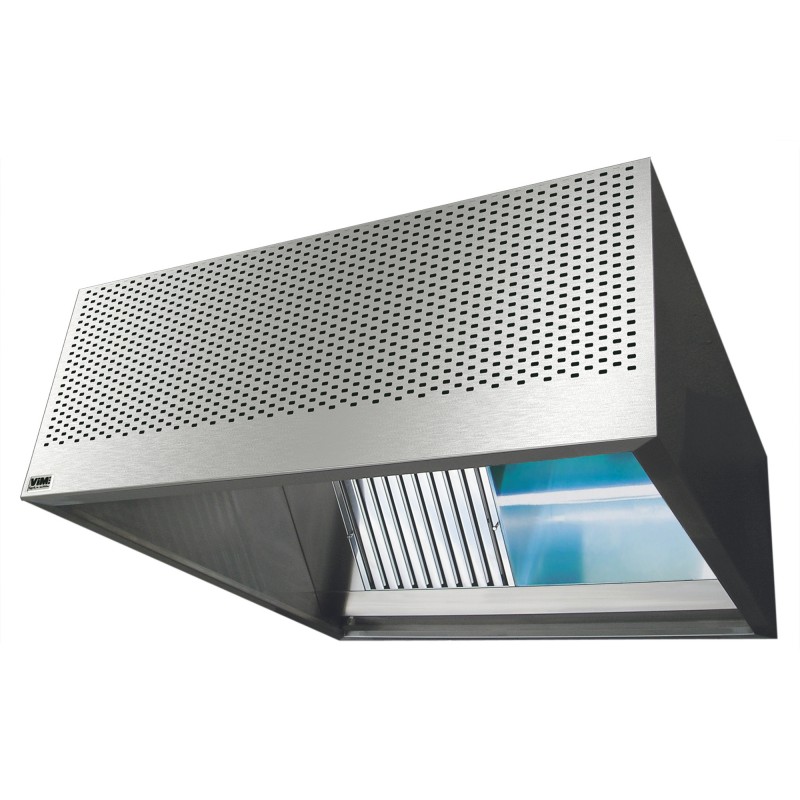

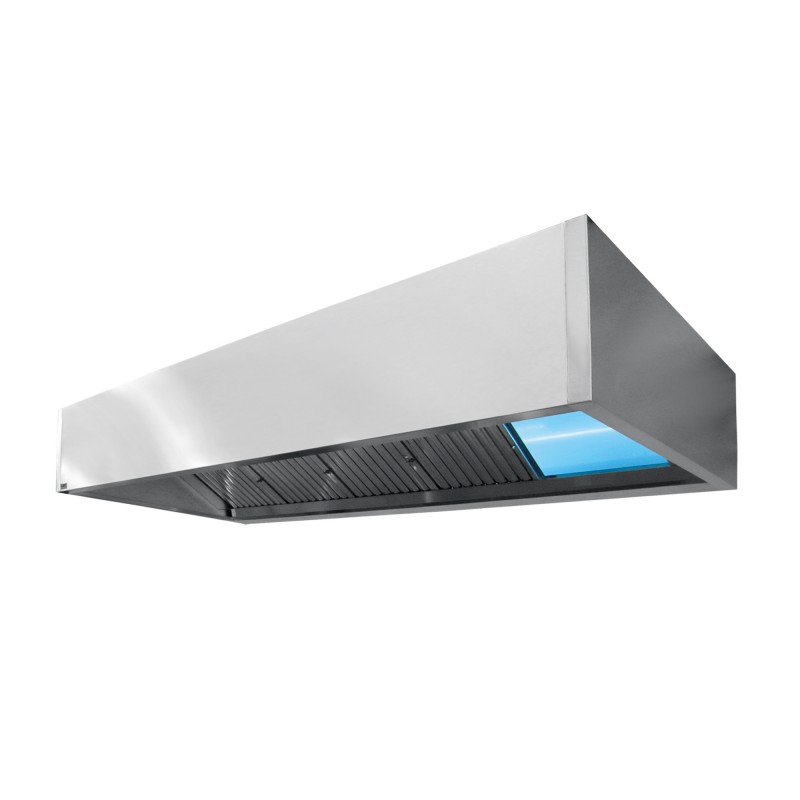

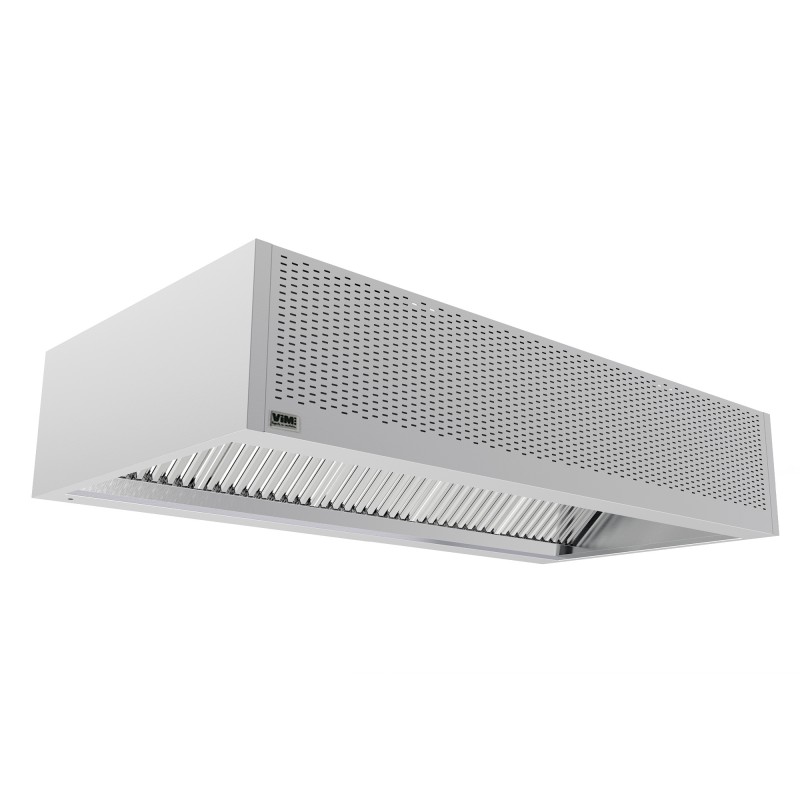

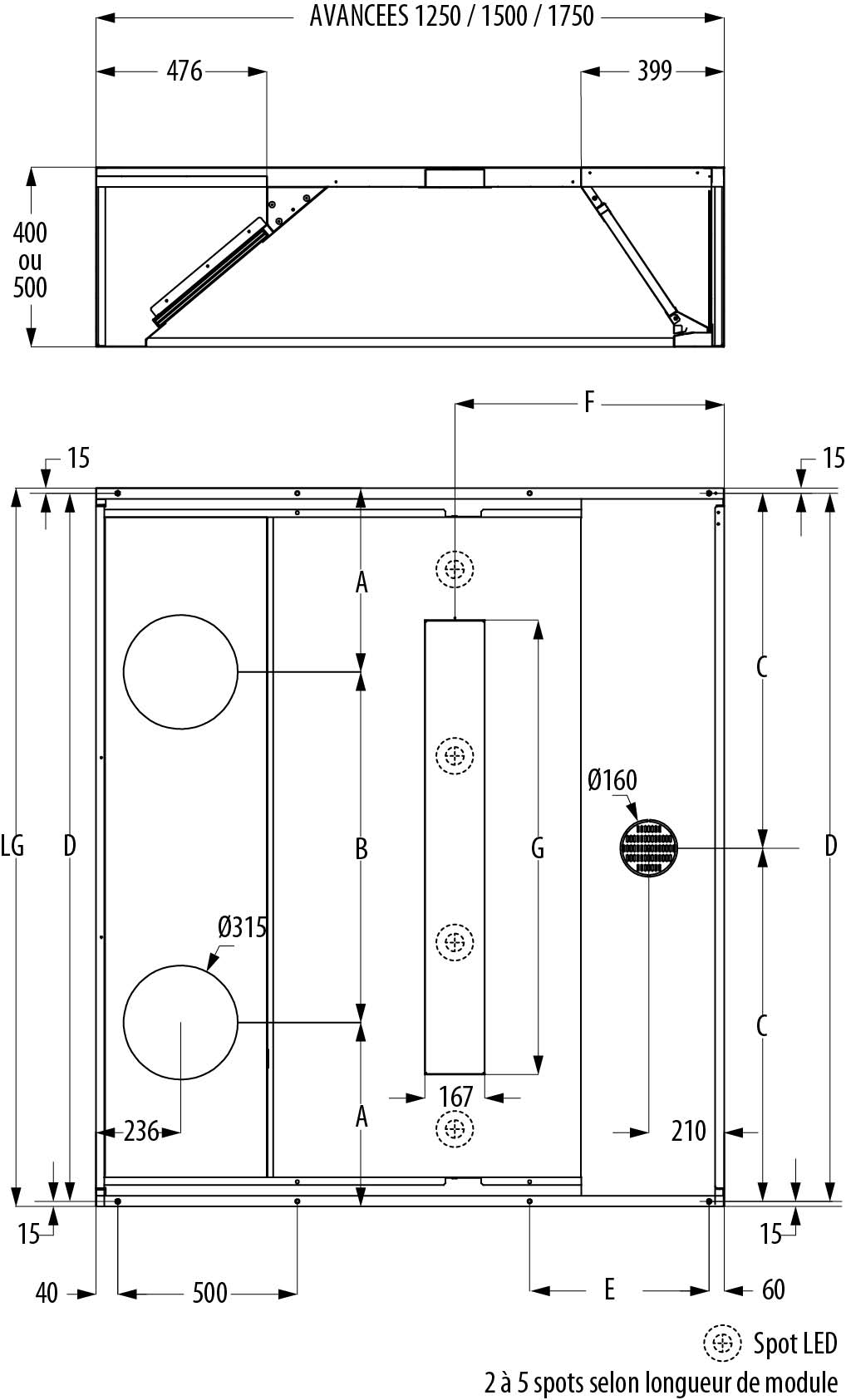

• NOVAX UV 90/10: nur Induktion.

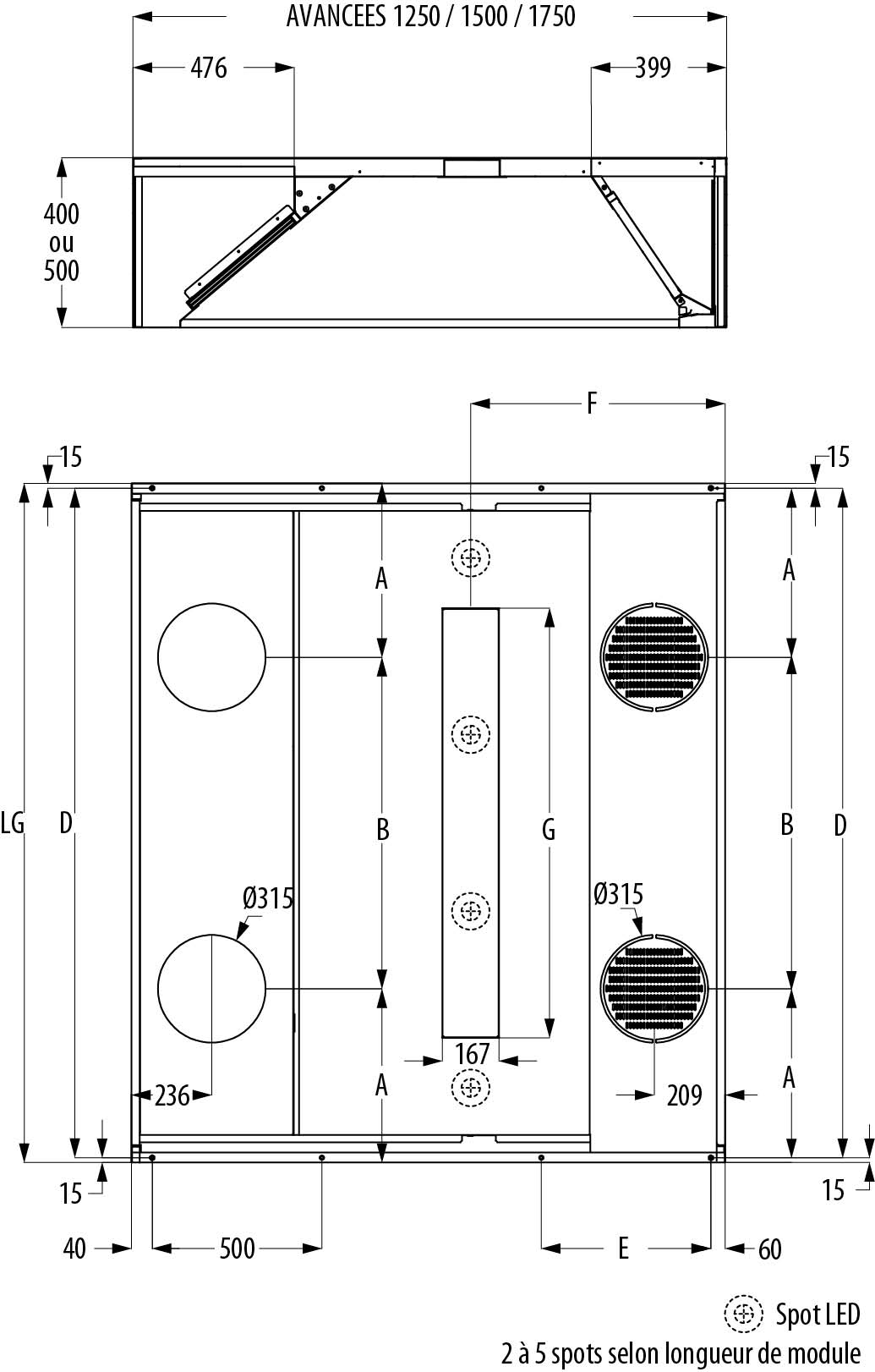

• NOVAX UV COMFORT 90/10: Induktion + langsame Diffusion.

• Haube komplett aus austenitischem Edelstahl AISI 304L (1.4307) mit gebürsteter Oberfläche, Körnung 220.
• Konstante Höhe mit erheblichem Rückhaltevolumen.
• Gebogene, geschweißte und polierte Ecken an der Unterseite sorgen für hohe Steifigkeit und perfekte Abdichtung.
• Das Befestigungssystem der oberen Haube ist so konzipiert, dass kein Element durch das Absaugplenum verläuft, um eine perfekte Abdichtung und Reinigungsfähigkeit zu gewährleisten.
• Untere Umfangsrinnen mit einer Breite von 50 mm und einer Höhe von 25 mm mit gequetschten Falten und polierten geschweißten Ecken, die eine Kondensatrückgewinnung für eine einfache und sichere Reinigung ermöglichen.
• Unterseite des Absaugsensors in den Ecken verschweißt.
• Gasablassventil mit 3/4-Zoll-Gewinde und Edelstahlstopfen. Crimp-Ablasssystem ohne Löcher und Verbindungen, das eine einfache Reinigung und dauerhafte Abdichtung gewährleistet.
• Abschließbarer Flügeldämpfer in jedem Absauganschluss integriert.
• Isolierte Pulsationskammer mit integriertem Ausgleichsdämpfer an jedem Anschluss und bestehend aus:
  • Innenseite mit einer kalibrierten Lippe, die den induktiven Luftschleier erzeugt: Induktionsdurchfluss: zwischen 60 und 100 m3/h/linearer Meter.
  • Perforierte Vorderseite für das Modell NOVAX CONFORT 90/10: Ausgleichsdurchfluss bis zu 1200 m3/h/lineare m für h=500 - ΔP=30 Pa.

• Komplett aus Edelstahl gefertigte Stoßfilter, Flammensperre, konform mit NF EN 16282-6.
• Ausgestattet mit einem Abdeckprofil zum Füllen des Raums zwischen zwei Filtern oder einem Filter und einer Platte.
• Implementierung von Filtern und Design des Absaugplenums unter Einhaltung der gesetzlichen Grenzwerte für UV-Exposition (APAVE-Bericht).

• Demontage der Filter an einer Stelle pro Modul.
• Verriegelungsklappe mit Positionskontakt.
• Sicherheitsdruckschalter zur Freigabe des Lampenbetriebs.
• Steckverbinder für Lampen und Sicherheitssysteme.
• Verlängerungskabel mit Schnellanschlüssen zum Verbinden eines Moduls mit einem anderen.
• Alle integrierten technischen Elemente der UV-Anlagen sind vom Inneren der Haube aus zugänglich.

• In RAL 7035 Stahl, IP 54, Mono 230V-Stromversorgung, 50/60 Hz
• Hauptschalter.
• Lampenzündknopf.
• Reset-Taste.
• Lampenkontrollleuchte an.
• Relaisausgang für Betriebsstatus.
• Externe Befehlseingabe.

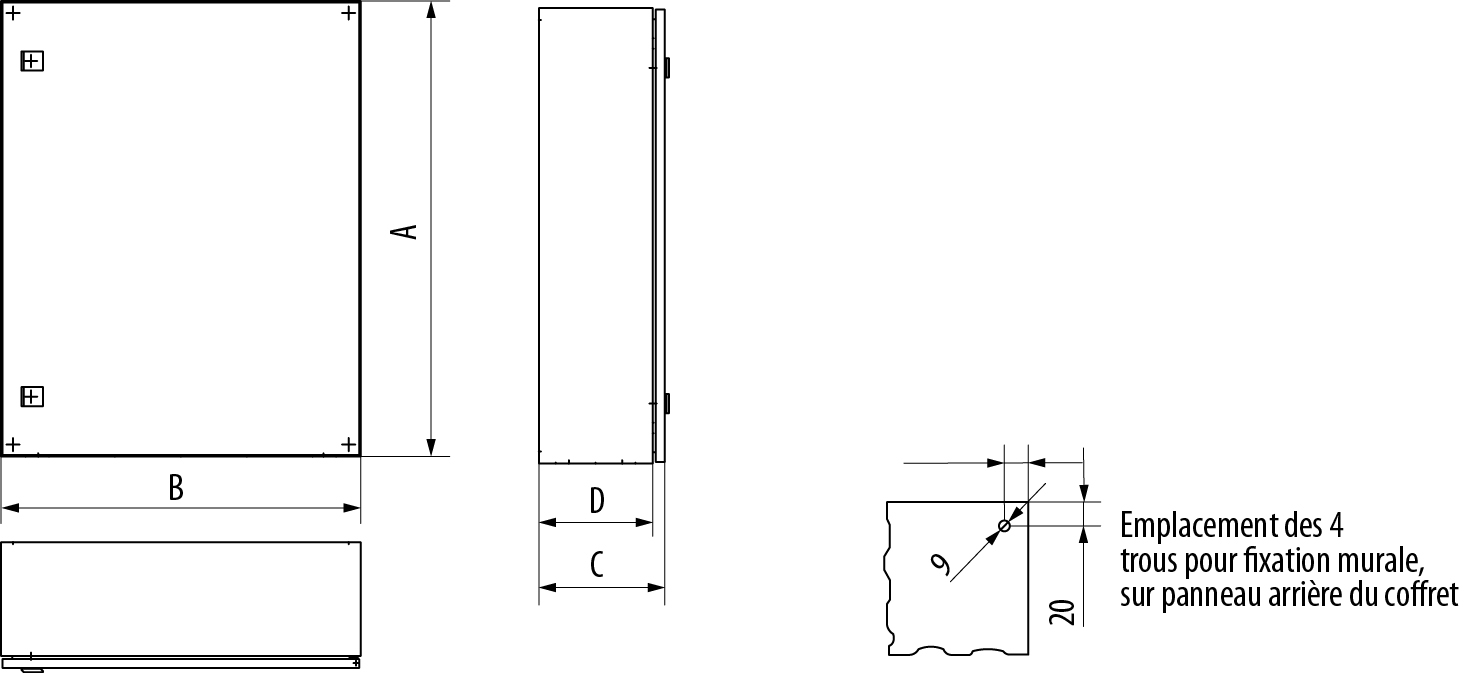

• ARUV 2/4
  • Anschluss von 2 oder 4 Lampen (1 oder 2 Module).
  • Leistung: 920 W – Abmessungen: 400 x 600 x 150 mm.
• ARUV 6/8
  • Anschluss von 6 bis 8 Lampen (3 bis 4 Module).
  • Leistung 1900 W – Abmessungen: 600 x 760 x 210 mm.

• Länge 900 mm - Leistung 155 W.
• Länge 1200 mm - Leistung 250 W.
• Zwei Lampen pro Modul.
• Hergestellt aus hochreinem synthetischem Quarzglas.
• Hohe UV-Transmission zwischen 185 und 254 nm.
• Hohe Leistung, wirksam auch bei Umgebungstemperaturen bis 80°C.
• Lange Lebensdauer von 13.000 Betriebsstunden – Reduzierung um 20% Intensität danach auf 185 nm – minimiert die Wartungshäufigkeit.
• Eine einzelne Lampe ist vier- bis fünfmal leistungsstärker als der Marktstandard und ersetzt eine Kassette mit vier bis sechs Niederdruck-UV-Lampen.

OPTION
Wasserdichte LED-Einbauleuchte mit gepanzertem Schutzglas, konform mit der Norm NF EN 16282-2.

• IP 55 – einfache Demontage zum Röhrenwechsel.
• 1 x 10 W lg 690 mm für 1000 mm Modul.
• 1 x 20 W lg 1300 mm für Modul ab 1500 mm.
• 230 Volt, 50 Hz, Farbe 6000 K.
• Lieferung mit 1,50 m Anschlusskabel.

Wasserdichte Beleuchtung durch LED-Einbaustrahler, konform mit der Norm NF EN 16282-2.

• Feuerwiderstand 90 Minuten.
• IP65.
• 230 Volt, 50/60 Hz, dimmbar, einstellbare Farbe (3000K, 4000K oder 6000K).
• Abmessungen: Durchmesser 83 mm, Höhe 86 mm. Möglichkeit, das Netzteil auszuclipsen, um eine Höhe von 53 mm zu erreichen und nicht aus der Haube herauszuragen.
• An jedem Modul sind Strahler montiert und verkabelt.
• Lieferung mit 1,5 m Anschlusskabel.

FUNKTION

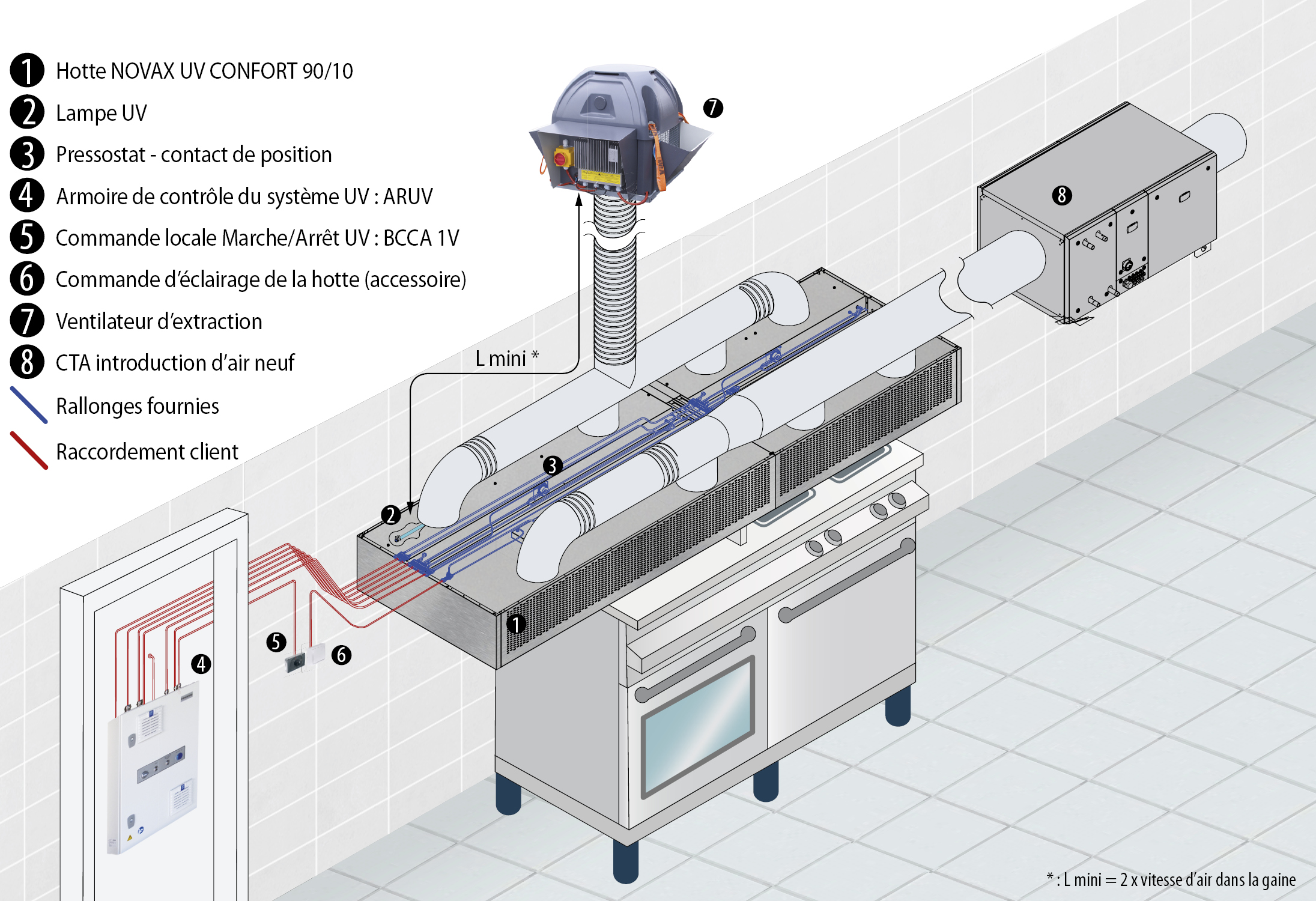

• Die von der Haube angesaugte verbrauchte Luft strömt durch hocheffiziente Stoßfilter und dann durch zwei UV-Lampen, die über die Anschlüsse im Absaugsensor angebracht sind.
• Unter der Einwirkung von UV-C-Strahlen werden die Moleküle durch zwei kombinierte Effekte, Photolyse und Ozonolyse, verändert, was zu einer Verringerung der Fettablagerung und einer Neutralisierung von Gerüchen führt.

Photolyseeffekt

• UV-Strahlung in der Wellenlänge 185 nm und 254 nm zersetzt langkettige Moleküle (Fettmoleküle etc.) durch direkte Photolyse, die verschiedenen chemischen Bindungen werden durch UV-Photonen aufgebrochen.

Ozonolyseeffekt

• UV-Photonen reagieren mit Sauerstoff in der Luft und erzeugen Ozon (O3), das in aktiven Sauerstoff zerfällt. Diese beiden Verbindungen haben eine nachhaltige oxidierende Wirkung auf Moleküle und beseitigen Fette und Gerüche.

• Dreifache Sicherheitsvorrichtung zur Vermeidung einer direkten UV-Strahlung von Personen, die sich in der Umgebung der Lampen aufhalten:

1. 1. Positionieren Sie den Kontakt über eine Sicherheitsplatte auf Filterebene: Bei entferntem Filter ist der Betrieb der Lampen nicht zulässig.
   2. Verwendung spezieller Prallfilter gemäß NF EN 16282-6, ausgestattet mit einem Abdeckprofil, um den Raum zwischen zwei Filtern zu füllen und die Strahlung zu reduzieren.
   3. Sicherheitsdruckschalter im Sensor jeder Haube: Wenn der Druck (Abluftstrom) nicht ausreicht, ist der Betrieb der Lampen nicht zulässig. Der Sicherheitsdruckschalter ermöglicht das Einschalten der Lampen über einem Druck von 25 Pa (530 m).³/h/ml Haube) im Absaugsensor und schaltet die Lampen unter 13 Pa (330 m) ab³/h/ml).

• Sorgen Sie für ein wasserdichtes Netz und achten Sie auf die Abdichtung am Anschluss zum Ventilator.
• Halten Sie den vorgeschriebenen Abstand von 8 Metern zwischen dem Auslass der verbrauchten Luft und allen Frischlufteinlässen oder Öffnungen ein.
• Leiten Sie verbrauchte Luft in einen freien und natürlich belüfteten Außenraum/Volumen ab.
• Sorgen Sie für eine Nachlüftung, um einen möglichen unangenehmen Restgeruch zu vermeiden, der jedoch keine Gefahr für die Gesundheit darstellt.
• Für eine bessere Effizienz des Absaugnetzes muss die verbrauchte Luft mindestens 2 Sekunden vor der Entladung mit Ozon in Berührung kommen. Bei einer Geschwindigkeit im Kanal von 3 m/s muss die Mindestlänge 6 m betragen. L Minischeide [m] = 2 x V-Mantel [m/s].
• Für den Fall, dass die Implementierung einer ausreichenden Mantellänge nicht möglich ist oder der verbleibende Ozongeruch bei der Entladung störend sein würde
• Für die Nachbarschaft wird empfohlen, Ozon über eine KPCA-Aktivkohlebox abzufangen, die möglichst nahe am Abluftauslass installiert wird.

VIM führte in seinem Labor Messungen der UV-Belastung und der Ozonproduktion durch.

UV-Belastung

• Die Messungen wurden von APAVE durchgeführt.
• Die auf Personalebene gemessenen Werte liegen deutlich unter den behördlichen Grenzwerten und lassen eine Expositionsdauer von mehr als 8 Stunden zu.
• Regulierungstexte:
  • Arbeitsgesetzbuch (Artikel R.4452-1 bis R.4451-31)
  • Dekret 2010-750 vom 2. Juli 2010 zum Schutz der Arbeitnehmer vor Risiken durch künstliche optische Strahlung.
  • Verordnung vom 1. März 2016 über die Methoden zur Bewertung der Risiken, die sich aus der Exposition gegenüber künstlicher optischer Strahlung ergeben.
  • Richtlinie 2006/25/EG vom 5. April 2016 über Mindestvorschriften für Sicherheit und Gesundheitsschutz im Zusammenhang mit der Gefährdung von Arbeitnehmern durch physikalische Einwirkungen (künstliche optische Strahlung).

• Die Messungen wurden von VIM durchgeführt.
• Die Messwerte liegen deutlich unter den gesetzlichen Grenzwerten.
• Regulierungstexte:
  • Maßnahmen zur Verhinderung chemischer Risiken (gefährliche chemische Arbeitsstoffe): Artikel R.4412-12 bis R.4412-57 des Arbeitsgesetzbuchs. DRT-Rundschreiben des Arbeitsministeriums Nr. 12 vom 24. Mai 2006 (nicht im Amtsblatt veröffentlicht).
  • Arbeitsplatzgrenzwerte (Französisch): Rundschreiben des Arbeitsministeriums vom 19. Juli 1982 (nicht bei den Olympischen Spielen veröffentlicht).
