GVAV

Gitter abdecken

RAL 7024 Stahl

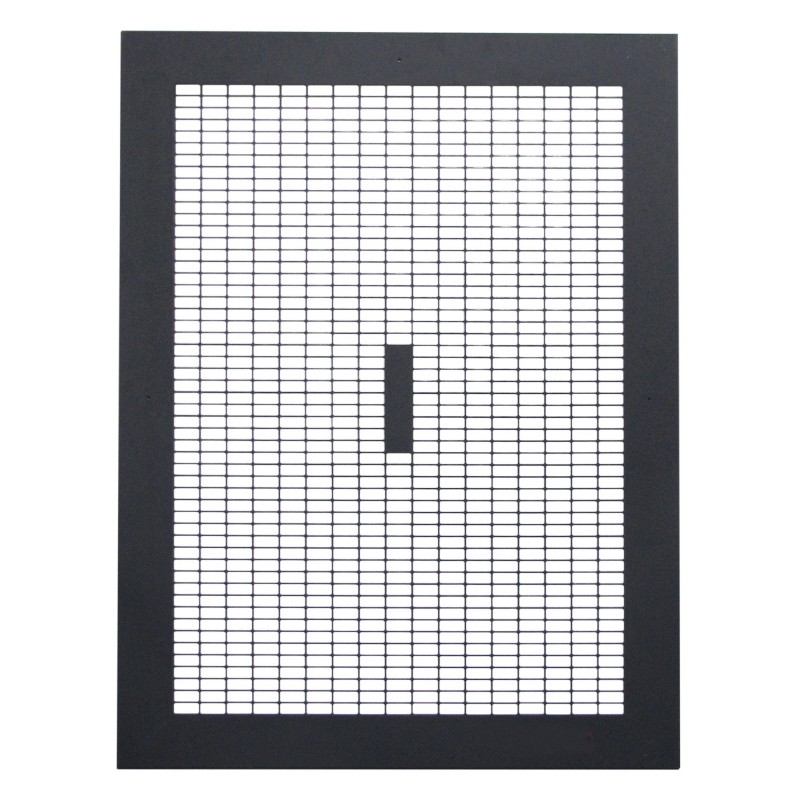

GVAV Mesh Größer anzeigen

GVAV

Gitter abdecken


RAL 7024 Stahl

  • Stahlgitter für AVANTAGE-Rollläden
  • Wirtschaftliche Lösung
  • Für Rollläden in VB und VH
  • RAL7024 beenden


Anwendung

Abdeckgitter für Rauchschutzklappen AVANTAGE 1V und 2V.
Schutz des Zugangs zum Kanal nach dem Öffnen des Verschlusses.
Aufputzbefestigung am Verschluss.

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

  • Abmessungen (Lce x Hce): 300 x 385 bis 700 x 715.
  • Freie Fläche größer als 90%.
2 Bereiche:
  • GVAV Mesh,
  • GVAV-Block.


Beschreibung
  • Perforiertes Stahlgitter 1 mm dick.
  • GVAV-Netz: normale Netzgröße 25 x 11 (in mm).
  • GVAV-Block: 2 Reihen quadratischer Maschen (versetzt) mit unterschiedlichen Abmessungen.
  • Dunkelgraues RAL 7024 Finish.
  • Befestigung des Kühlergrillrahmens am Verschlussrahmen mit 6 nicht mitgelieferten selbstbohrenden Schrauben (Ø 3,5 mm).
  • Installation nur bei nicht motorisierten AVANTAGE-Rollläden möglich.

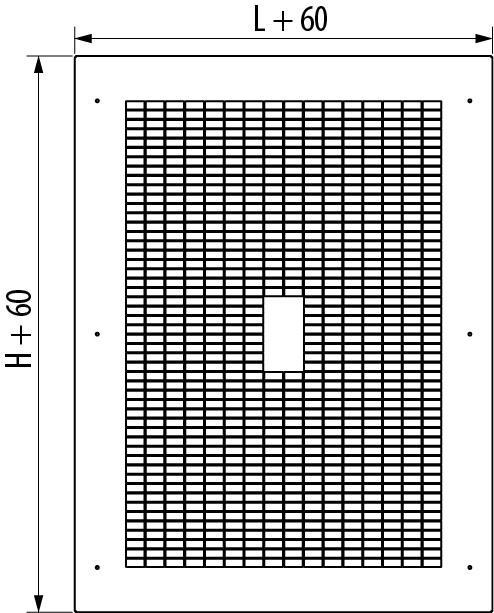

GVAV Mesh


Modell

Länge

Insgesamt (mm)

Höhe

Insgesamt (mm)

Dicke (mm)

GVAV Mesh

Lht = L + 60

Hht = H + 60

11

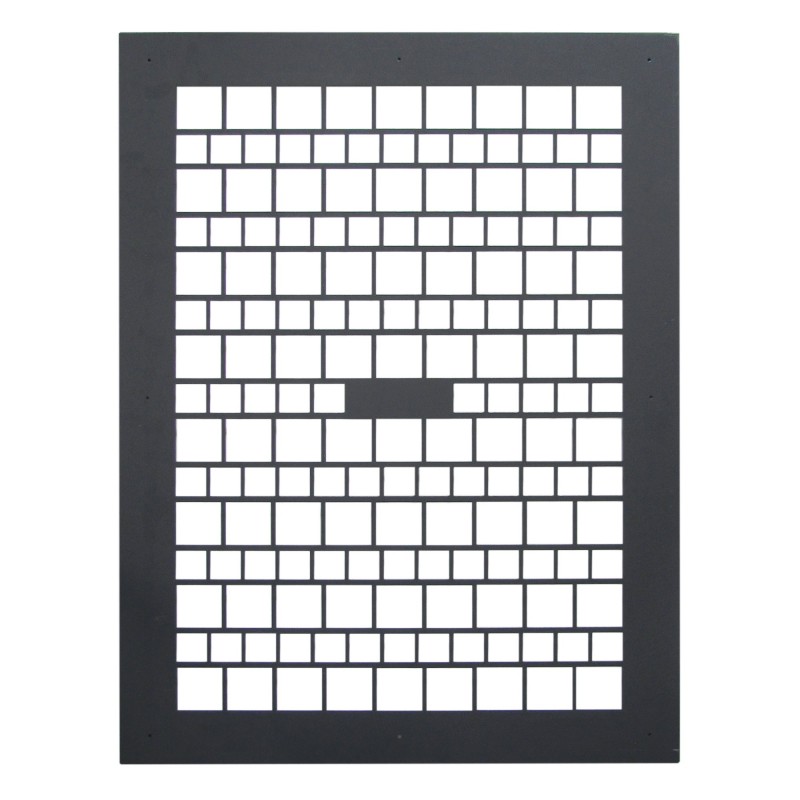

GVAV-Block

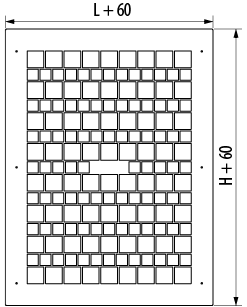

GVAV-bloc-dim

Modell

Länge

Insgesamt (mm)

Höhe

Insgesamt (mm)

Dicke (mm)

GVAV-Block

Lht = L + 60

Hht = H + 60

11
