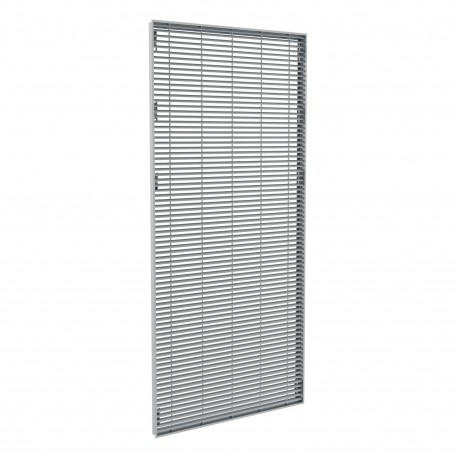

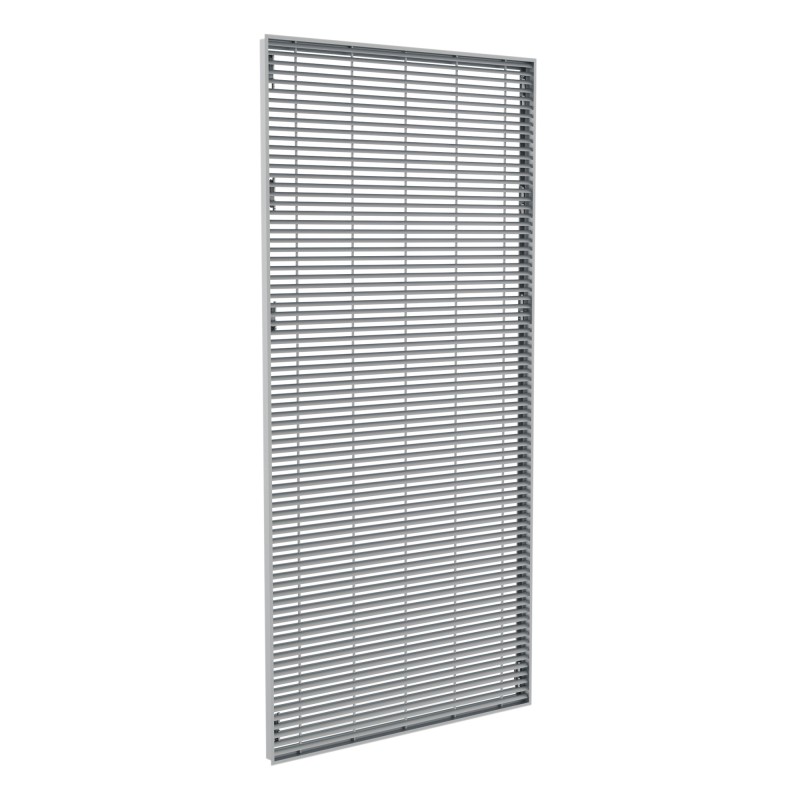

GGHV
Gitter abdecken
Große Höhen aus Aluminium
Größer anzeigen
GGHV
Neues Produkt
- Griglie estetiche per persiane AVANTAGE
- Finitura in alluminio anodizzato pulito
- Estetica perfetta per VH e VB
- Perdite di carico ridotte
App
Griglie di copertura per serrande di estrazione fumi AVANTAGE 1V e 2V.
Adattarsi al muro.
Consentono di mantenere un aspetto uniforme su tutte le serrande di circolazione superiori ed inferiori.
Proteggere l'accesso al vano dopo l'apertura della serranda.
Nascondi parzialmente alla vista la parte centrale della persiana.
-
Beschreibung
-
Maße
-
Dokumentation
-
Öffentlicher Preis
-
Software
-
Referenzen
Abmessungen (Lce x Hce): 400 x 2000 bis 1200 x 2600 mm.
Freier Bereich größer als 90%.
Gitter mit Kern aus abnehmbaren Lamellen über eine Höhe von 1 Meter im unteren Teil (VB-Zuluftklappe) oder im oberen Teil (VH-Abluftklappe) auf den Rahmen geclipst mit Verriegelung durch 2 Feuerwehrvierkant-Sicherheitsnocken.
Nach unten geneigte Flossen.
Andere Abmessungen: kontaktieren Sie uns.
Lackierung in RAL-Farben: Kontaktieren Sie uns.
Beschreibung
Freier Bereich größer als 90%.
Gitter mit Kern aus abnehmbaren Lamellen über eine Höhe von 1 Meter im unteren Teil (VB-Zuluftklappe) oder im oberen Teil (VH-Abluftklappe) auf den Rahmen geclipst mit Verriegelung durch 2 Feuerwehrvierkant-Sicherheitsnocken.
Nach unten geneigte Flossen.
Andere Abmessungen: kontaktieren Sie uns.
Lackierung in RAL-Farben: Kontaktieren Sie uns.
Beschreibung
- Rahmen und Lamellen aus eloxiertem Aluminium in Naturfarbe.
- Rahmen mit 10 mm Rücksprung, um die Unregelmäßigkeiten der Reservierungsausschnitte zu verbergen.
- 25 mm Aluminiumlamellenabstand.
- Um 45° geneigte gebogene Profillamellen, die auf Aluminiumrohre an der Rückseite des Gitters gebördelt sind.
- Verriegelung durch Sicherheitsnocken, ausgestattet mit einem 4 x 4 mm weiblichen Feuerwehrvierkant.
- Befestigung des Gitters: Stellen Sie 2 L-förmige Stahlwinkel bereit, die auf beiden Seiten der Aussparung in der Verkleidung (Innenseite) befestigt werden, und schrauben Sie dann den Rahmen des Gitters auf die Winkel. (selbstbohrende Schrauben nicht im Lieferumfang enthalten).
|

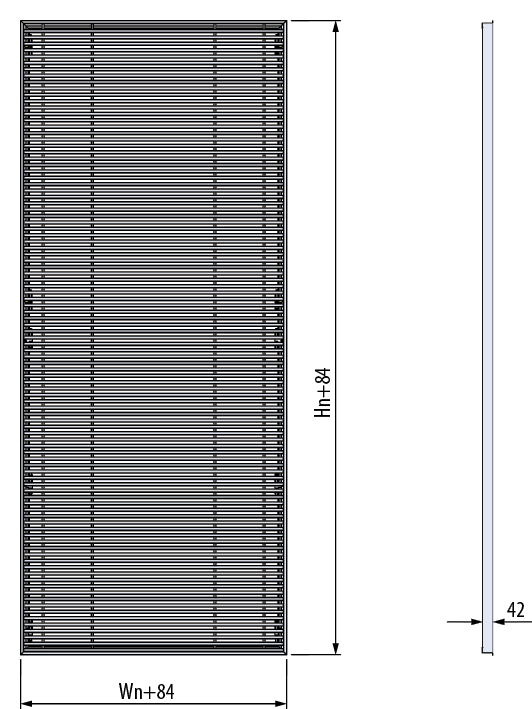

Modell |
Gesamtlänge |
Gesamthöhe |
Dicke |
|
GGHV |
ICHHT =Ln+84 |
HHT = Hn + 84 |
42mm |
Ln: Nennlänge des GGHV-Netzes.
HDas : Nennhöhe des Gitterrostes GGHV.
Reservierung (für Rastereinbau): (LDas + 64) x (HDas + 64)
Beispiel: Raster GGHV 650 x 2150
Gesamtmaße: LHT = 734 mm und HHT = 2234 mm.
Reservierungsmaße: Lres = 714 mm und Hres = 2214 mm.
Detaillierte Spezifikationen
