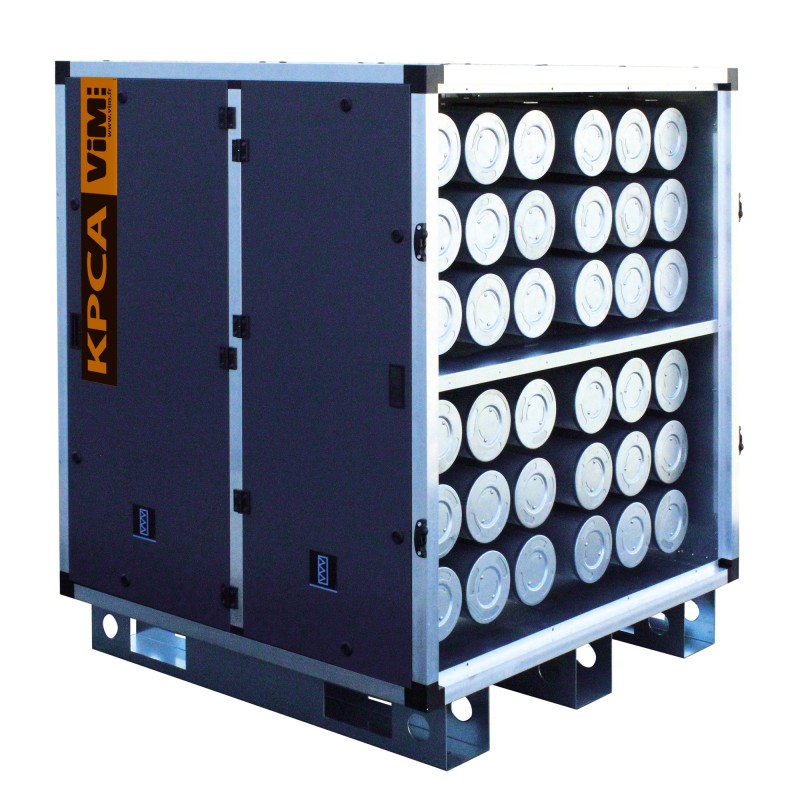

KPCA
Reinigung und Behandlung von Gerüchen

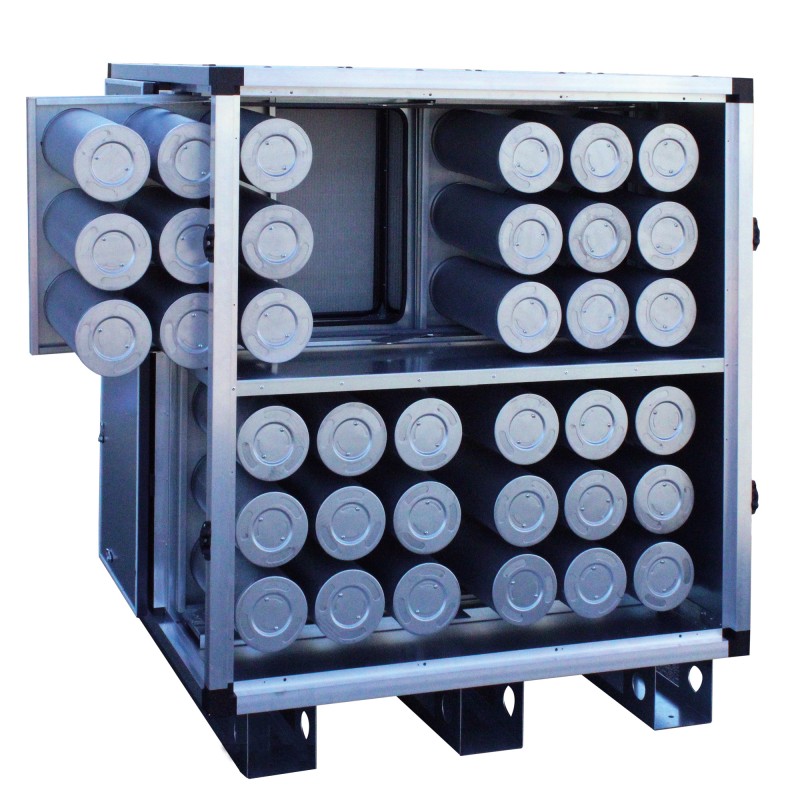

Aktivkohlefiltermodul
Größer anzeigen
KPCA
Neues Produkt
 |  |  |
- Geruchsentfernung
- Filtration durch nachfüllbare Aktivkohlepatronen
- Modularer Aufbau aus Aluminiumprofil
- 25 mm isolierte doppelwandige Paneele
- Innen- oder Außenaufstellung
Anwendung
Geruchsbehandlung in der Abluftführung in Großküchen mit geringer bis mittlerer Fettproduktion.
Behandlung von Gerüchen in der Abluft in professionellen Küchen zusätzlich zur Reinigung durch UVC-Anlage oder durch elektrostatische Filtration.
Reinigung der Abluft aus Lagerräumen für Hausmüll, Reinigungen, Bestattungsinstituten usw.
Reinigung der Frischluft für Räumlichkeiten in verschmutzten Gebieten.
Ergänzungsmodul zum KSEF ECOWATT® Lüftungsmodul.
Kann zusätzlich zu den Abluftventilatoren vom Typ KCTR / KDT / KUBAIR / TED in alle Netzwerke integriert werden.
Beschreibung
Maße
Dokumentation
Öffentlicher Preis
Software
Referenzen
7 Größen für Durchflussmengen von 1.000 bis 20.000 m3/H.
Einstellungen:
Konstruktion
Vorfiltration (optional)
Aktivkohlefiltration
Einstellungen:
- Innenräume ohne Dach: D Dienstbarkeit rechts - G Dienstbarkeit links.
- Außenbereich mit Dachmontage: EXD Dienstbarkeit rechts - EXG Dienstbarkeit links.
Konstruktion
- Leitungsaufbau, rechteckige Verbindungen.
- Modularer Aufbau aus Aluminiumprofil.
- Doppelwandige Paneele mit umlaufender Dichtung.
- Glaswolle-Dämmung th. 25mm, Dichte 24kg/m3 :
- Wärmeleitfähigkeit 0,035 W/(mk) bei 20°C.
- Brandklasse A1 nach Norm EN 13 501.1.
- Außenausführung vorlackierter verzinkter Stahl in der Farbe Dunkelgrau RAL7024, Korrosionsbeständigkeit C5, UV-Beständigkeit RUV3 gemäß EN 10169.
- Z275 Innenverkleidung aus verzinktem Stahl.
- Doppelschacht zur Aufnahme von Flachfiltern 48 und 96 mm dick, Filter optional.
- FICA-Aktivkohlekartuschen montiert auf abnehmbarem Träger.
- Zwei BDEZ-Druckschalter: Kontrolle des Druckabfalls der Doppelfiltrationsstufe und Kontrolle des Druckabfalls der FICA-Patronen.
- Luken oder Zugangstüren je nach Größe, ausgestattet mit Vierteldrehschlössern und Griffmulden.
- Das Gehäuse wird auf Füßen von Größe 18 bis 75 oder auf Rahmen von Größe 95 bis 200 geliefert.
- Verbindungselemente zur Montage mit einem KSEF ECOWATT Lüftermodul®.
Vorfiltration (optional)
- Stufe 1, Dicke 48 mm:
- FIFI M5 ePM10 75%, Minifaltenfilter, Rahmen aus verzinktem Stahl.
- FIFI ME, Edelstahl-Trimetallfilter, Edelstahlrahmen.
- Stufe 2, Dicke 96 mm:
- FIFI F7 ePM1 55%, Minifaltenfilter, Rahmen aus verzinktem Stahl.
- FIFI F9 ePM1 80%, Minifaltenfilter, Rahmen aus verzinktem Stahl.
Aktivkohlefiltration
- FICA: Aktivkohlepatronen, Durchmesser 160 mm, Länge 400 mm.
- Kartuschen aus verzinktem Stahl.
- Wiederbefüllbare Patronen, Einheitskapazität von Aktivkohle 3 kg.
- Befestigung durch Vierteldrehung auf abnehmbarer Platte, montiert auf Schlitten.
- Maximale Temperatur 40 °C, maximale relative Luftfeuchtigkeit 70 %.

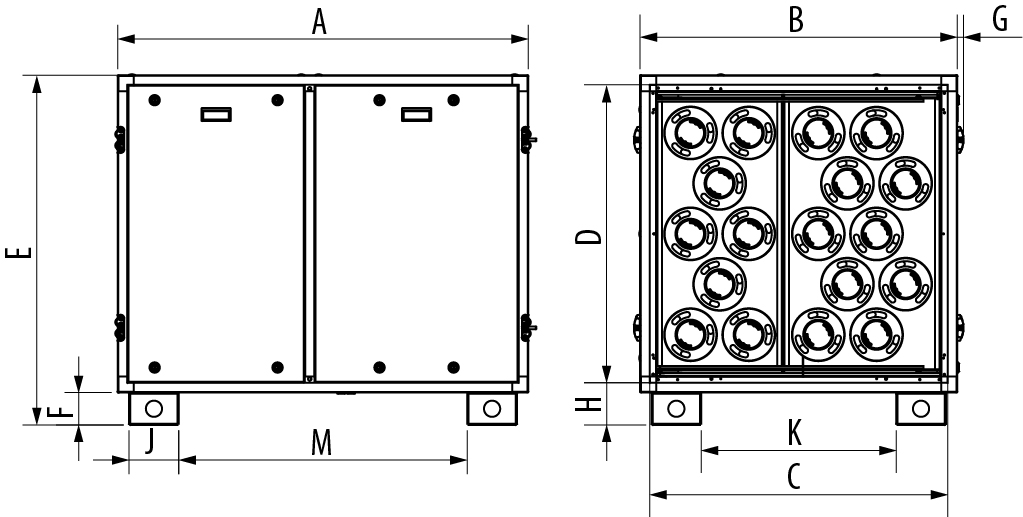

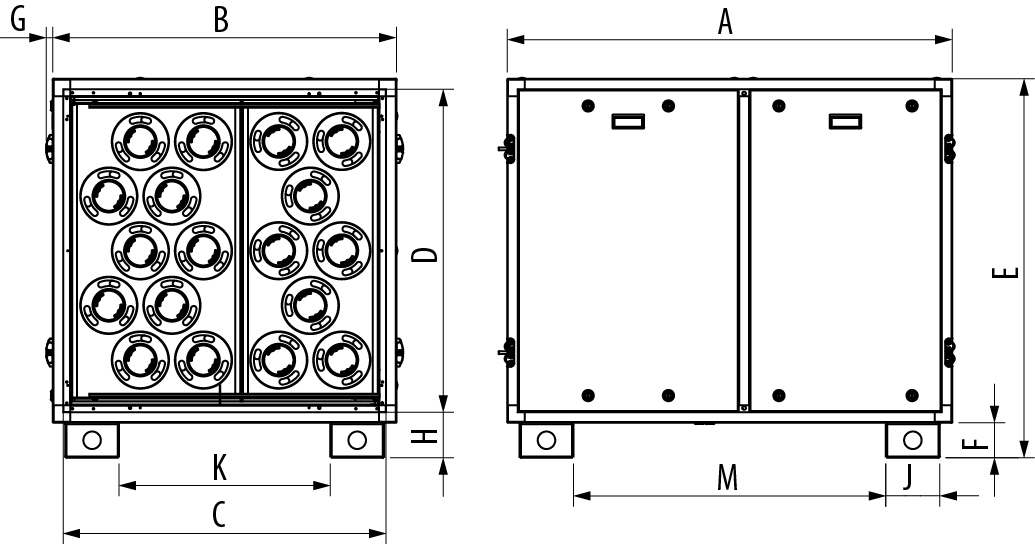

KPCA 18 bis 75 - Innenmodell
Rechts Dienstbarkeit

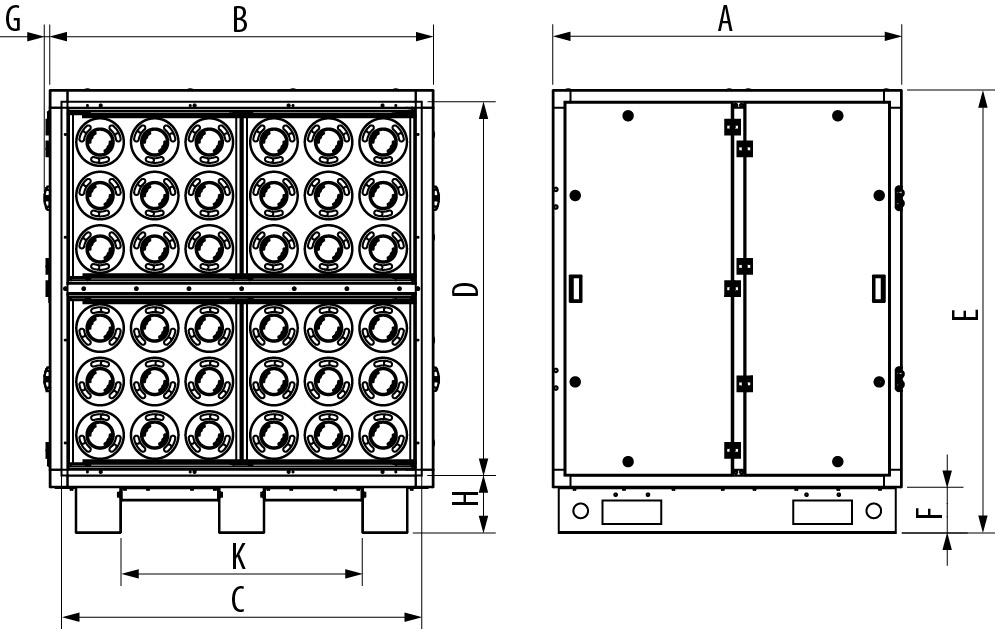

KPCA 95 bis 200 - Innenmodell
Rechts Dienstbarkeit
Linke Dienstbarkeit
KPCA 95 bis 200 - Innenmodell
Rechts Dienstbarkeit
Linke Dienstbarkeit
Rechts Dienstbarkeit
Linke Dienstbarkeit

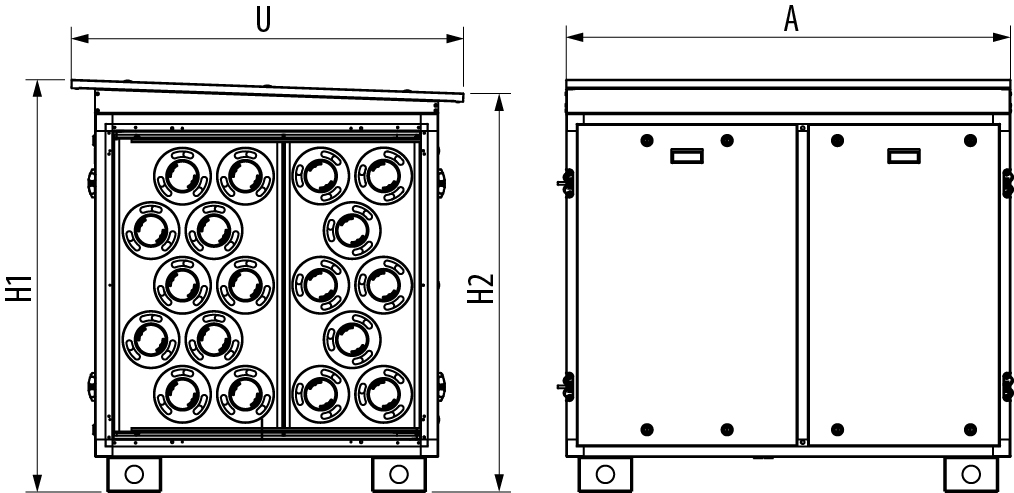

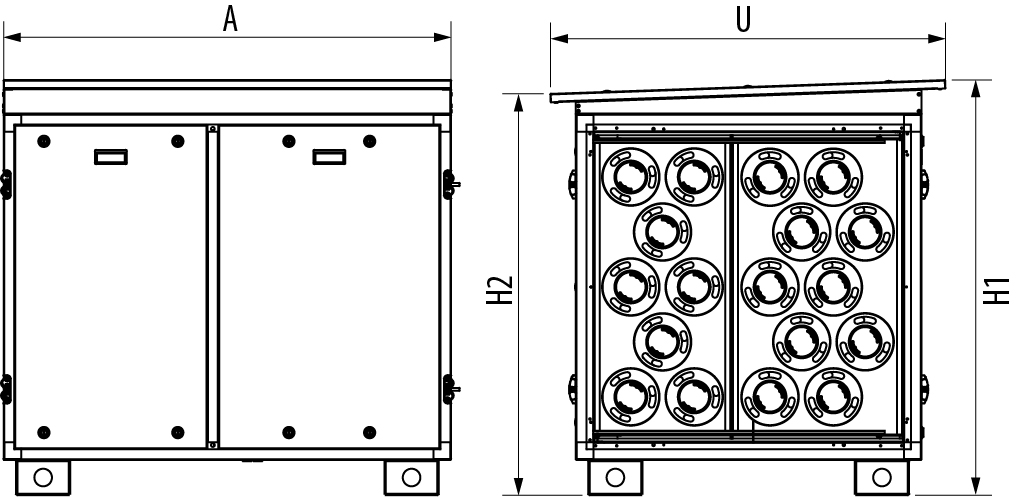

KPCA 18 bis 75 - Outdoor-Modell
Rechts Dienstbarkeit
Linke Dienstbarkeit
| Größe | A | B | C | D | E | F | G | H | H1 | H2 | J | K | M | U |
| 18 | 950 | 644 | 584 | 538 | 700 | 100 | 19 | 130 | 796 | 769 | 154 | 269 | 575 | 784 |
| 40 | 950 | 695 | 635 | 635 | 795 | 100 | 19 | 130 | 891 | 862 | 154 | 328 | 575 | 835 |
| 55 | 1025 | 981 | 921 | 635 | 795 | 100 | 19 | 130 | 891 | 852 | 154 | 606 | 650 | 1121 |
| 75 | 1270 | 981 | 921 | 921 | 1081 | 100 | 19 | 130 | 1177 | 1138 | 154 | 603 | 891 | 1121 |
| Größe | KPCA-Gewicht | Anzahl der FICA-Patronen | |
| Indoor-Modell, R oder L | Außenmodell, EXD oder EXG | ||
| 18 | 82 | 92 | 6 |
| 40 | 106 | 120 | 9 |
| 55 | 142 | 156 | 12 |
| 75 | 212 | 226 | 18 |

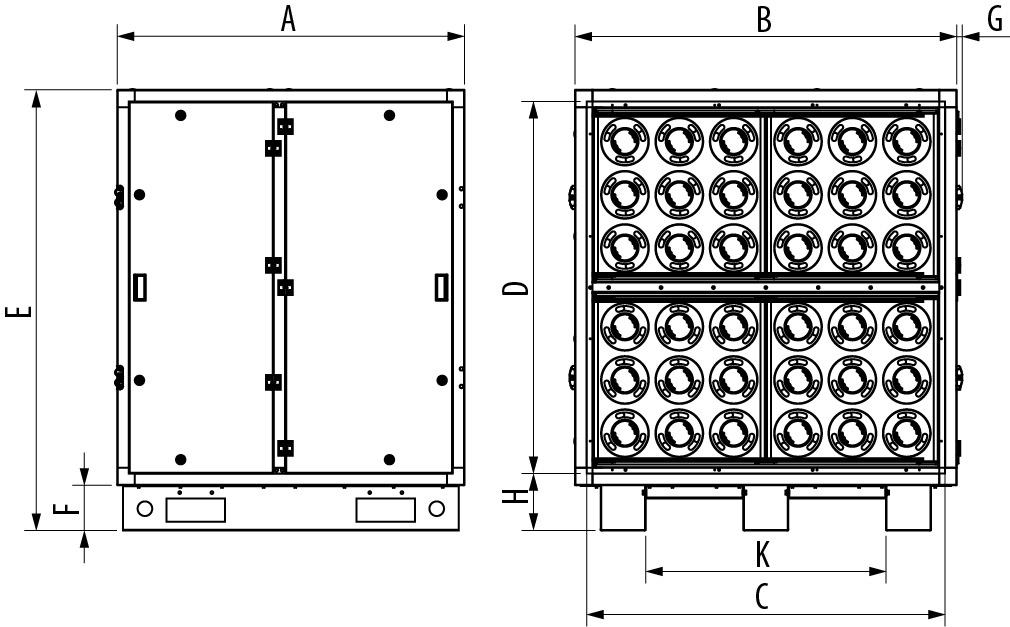

KPCA 95 bis 200 - Innenmodell
Rechts Dienstbarkeit
Linke Dienstbarkeit

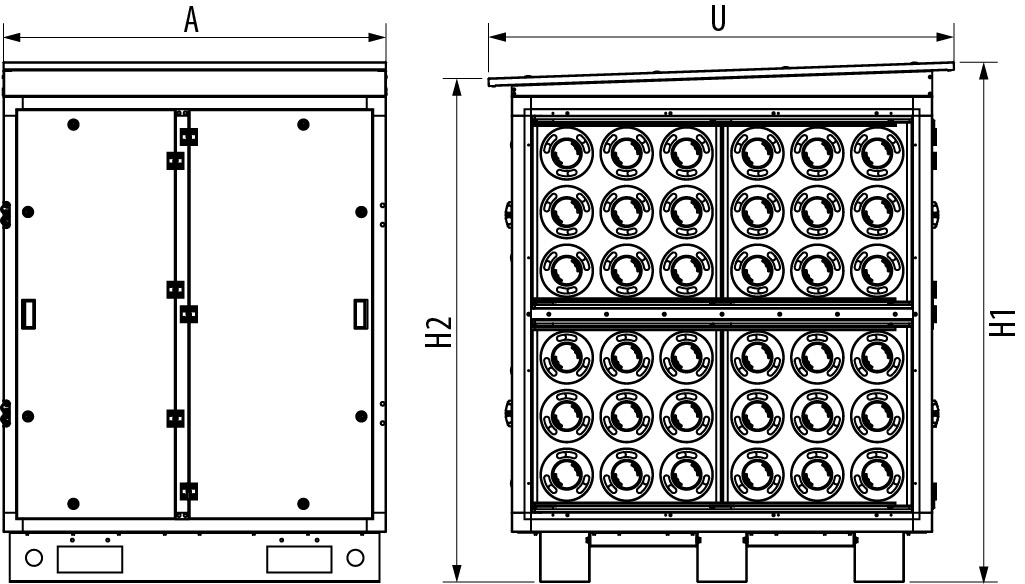

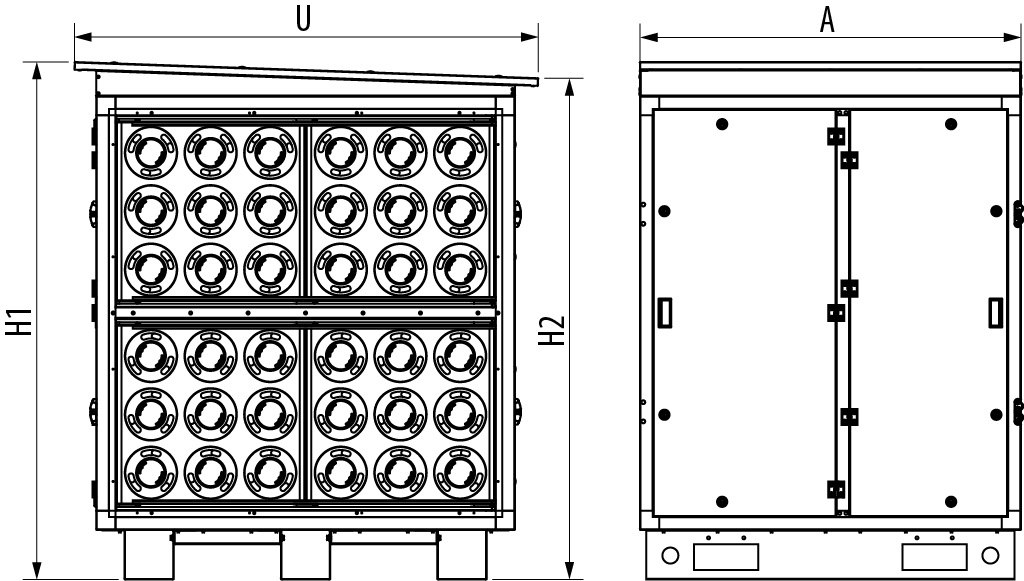

KPCA 95 bis 200 - Innenmodell
Rechts Dienstbarkeit
Linke Dienstbarkeit
| Größe | A | B | C | D | E | F | G | H | H1 | H2 | K | U |
| 95 | 1188 | 1306 | 1226 | 967 | 1202 | 155 | 19 | 195 | 1308 | 1258 | 822 | 1446 |
| 120 | 1188 | 1306 | 1226 | 1272 | 1507 | 155 | 19 | 195 | 1613 | 1563 | 822 | 1446 |
| 200 | 1188 | 1898 | 1818 | 1272 | 1507 | 155 | 19 | 195 | 1614 | 1563 | 1414 | 2038 |
| Größe | KPCA-Gewicht | Anzahl der FICA-Patronen | |
| Indoor-Modell, R oder L | Außenmodell, EXD oder EXG | ||
| 95 | 334 | 354 | 28 |
| 120 | 406 | 426 | 36 |
| 200 | 580 | 613 | 54 |
