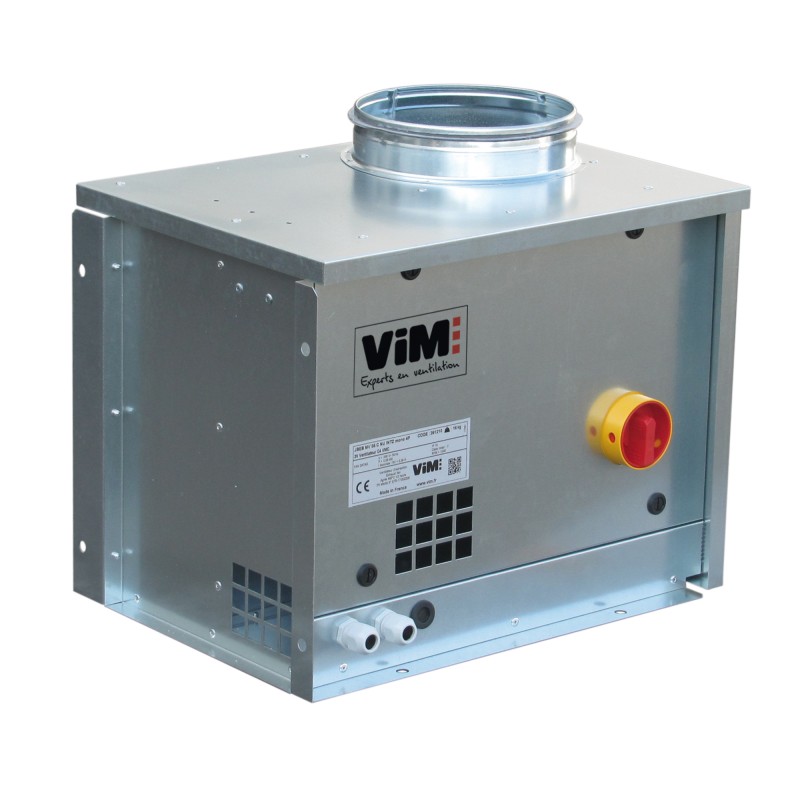

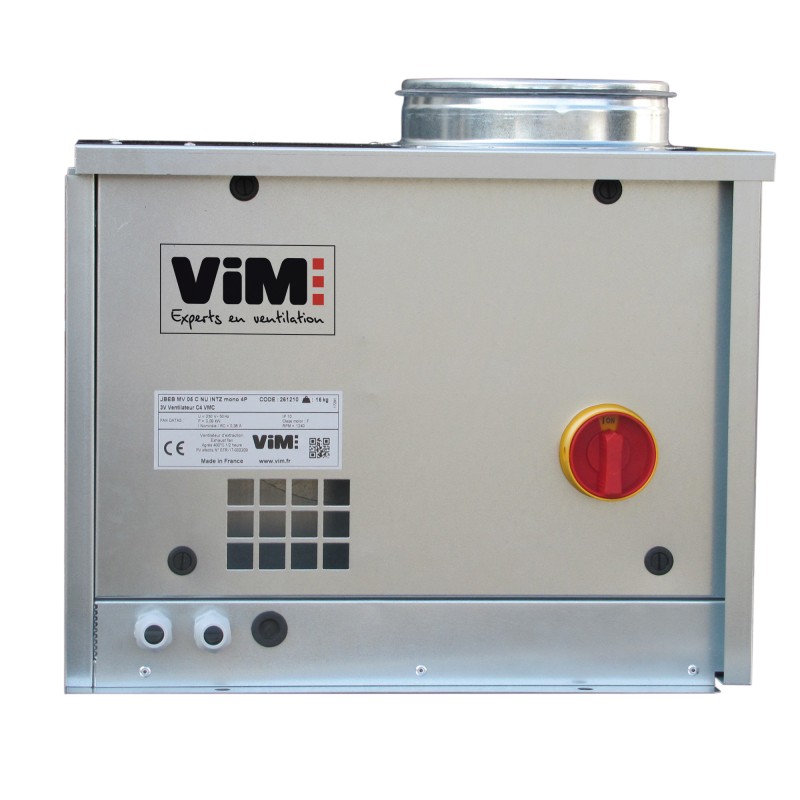

JBEB MV

Ungeregelte C4-Extraktionsboxen

Direktantrieb - Aktion < 800m3/h

JBEB-MV Größer anzeigen

JBEB MV

Ungeregelte C4-Extraktionsboxen


Direktantrieb - Aktion < 800m3/h

ErP 2015-konform - Lüfter
OPTAIR RT Conso

  • Wirtschaftliche Reichweite
  • Niedriger Geräuschpegel

Anwendungen:

Luftabsaugung.
Installation drinnen oder draußen.
Horizontale oder vertikale Montage.
400 ° C 1 / 2h Kategorie C4 zugelassen - Zapfwelle nicht angeschlossen.
Nicht zugelassen - Zapfwelle angeschlossen.
CMV im Kollektivhaus - 400 ° C 1 / 2h Zulassung.
VMC im Tertiärbereich - 400 ° C 1 / 2h-Zulassung.
Lufteinlass im Tertiärbereich - ohne Genehmigung.

  • Beschreibung

  • Maße

  • Dokumentation

  • Öffentlicher Preis

  • Software

  • Referenzen

2 Größen: 05/08.
Durchflussraten von 100 bis 800 m3/ h.
Mit INTZ oder mit INTZ + BDEZ.

Konstruktion
  • Gehäuse aus verzinktem Stahlblech.
  • Anschlusshähne mit Dichtungen der Klasse D.
  • INTZ: Vorhängeschloss-Näherungsschalter mit montierter / verdrahteter Positionsrückmeldung.
  • BDEZ: Depressostat montiert, nicht luftgebunden.
Ventilator
  • Einzeleinlassventilator mit direkter Kupplungsmotorwirkung, abgedichtete Lager lebenslang geschmiert.
Motorisierung:
  • 3-Gang-Wechselstrommotor, einphasig 230 V, 50 Hz, außerhalb des Luftstroms, IP10, Klasse F.
  • Zapfwellen-Wärmeschutz zur Verwendung bei der Luftrückführung in tertiären Räumlichkeiten.

Lüfterauswahl C4 - 400 ° C 1 / 2H
JBEB MV vertikale Entladung



JBEB MV horizontale Entladung



Modell A B C ØD E F G H I J K
JBEB MV 05 480 347 416 200 330 138 215 276 45 250 313
JBEB MV 08 480 347 416 250 348 113 230 276 45 250 313
