BATR R - BATR R010

Rangos antiguos

Rectangular - Regulado

Ver más grande

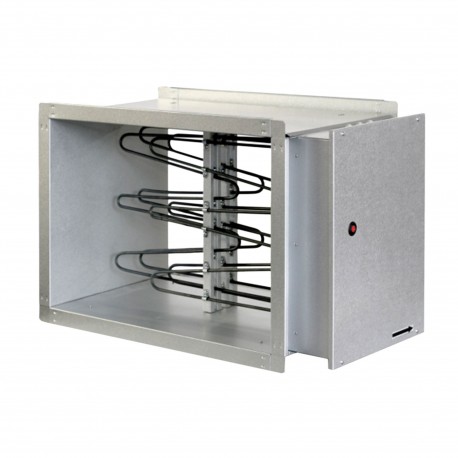

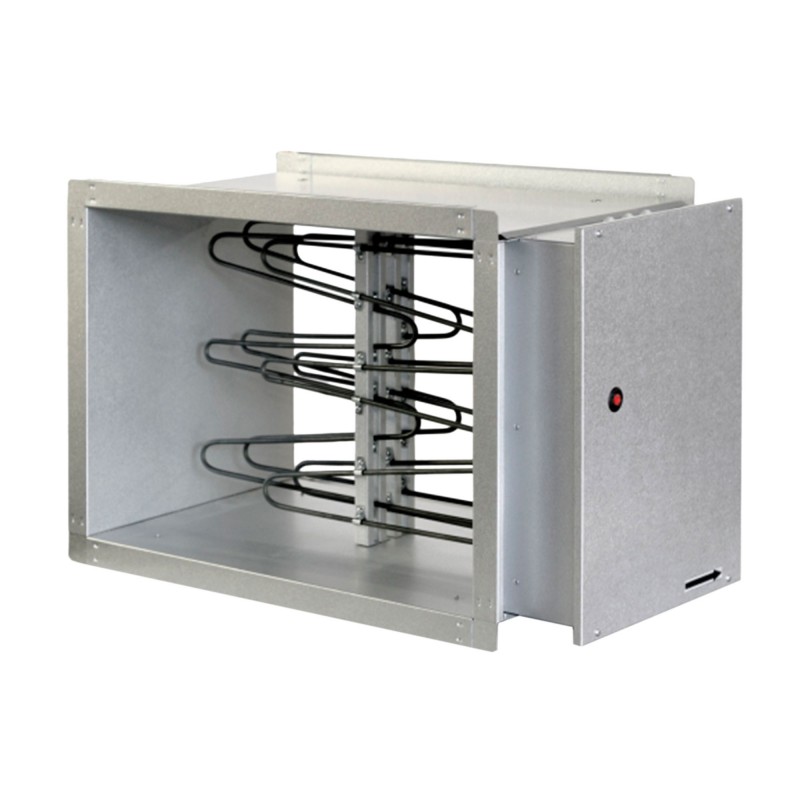

BATR R - BATR R010

Rangos antiguos

Rectangular - Regulado

Regulación integrada de comunicación ModBus
Protecciones térmicas integradas
Potencias de 6 a 66 kW

Solicitud

Encaja en una red horizontal o vertical de conductos rectangulares.
Terminal de calefacción o desescarche.
Temperatura máxima de salida 50 ° C.

Edificios residenciales colectivos

Edificios terciarios

Edificios para catering

Comprar online

Descripción
Dimensiones
Documentación
Precio Público
Software
Referencias

Dimensiones B x H: 400 x 200 a 1000 x 500 mm.
Potencias de 6 a 66 kW.
Fuente de alimentación simple 230V 50Hz, tres 400V 50Hz o tres 400V + N 50Hz desde 18kW.
Comunicando ModBus RTU en el puerto RS485.

BATR R: regulación autónoma integrada.
BATR R010: regulación integrada para señal externa 0-10V.

BATR R: regulación autónoma integrada

Operación

Regulación de la temperatura de soplado del conducto.
Regulación de la temperatura ambiente o de retorno con o sin límite de aire de impulsión.
Velocidad mínima = 1,5 m / s - Velocidad máxima 10 m / s.
Necesita controlar la calefacción para el funcionamiento del ventilador.
Proporcione un retardo de tiempo tipo MCR1 que retrasa la parada del ventilador para enfriar los pines.
Prever un contactor para cortar la alimentación en caso de actuación de uno de los termostatos de seguridad
El contactor estará equipado con un contacto auxiliar (NO/NC) para transferir la información a la regulación de la unidad de ventilación o al BMS.

Construcción

Cuerpo y caja IP44 en acero tratado aluzinc.
Conexión mediante bridas no perforadas.
Ojal IP44 para cortar.
Elementos calefactores blindados en acero inoxidable 304.
Termostatos de seguridad con contacto NC precableados en serie, para ser conectados a un contactor de potencia externo:
1 termostato de seguridad con rearme automático 50°C.
1 termostato de seguridad con rearme manual, punto de consigna 100°C.
2 LED que indican fallo del modo de funcionamiento / calefacción.

Regulación PID

1 Regulador de potencia electrónico tipo Triac.
1 sensor de flujo de aire de seguridad.
1 sonda de conducto TJK10K para medir la temperatura del aire de impulsión o limitación alta y baja (+ 15 ° C / + 40 ° C).
1 caja con sensor de ambiente NTC10 y potenciómetro TR5K (IP20) con ajuste de 0 a 30 ° C
- TR5K activado solo si se usa la sonda de conducto TJK10K para medir la temperatura del aire de suministro
- TR5K + NTC10 activado si medición en habitación + limitación en conducto con TJK10K
Comunicación ModBus RTU en el puerto RS485 (ajuste de temperatura de consigna, alarmas, etc.)

BATR R010: regulación integrada señal externa 0-10V

Operación

En asociación con una unidad de tratamiento de aire de flujo simple o doble que entrega una señal de 0-10 V.
Velocidad mínima = 1,5 m / s - Velocidad máxima 10 m / s.
Necesita controlar la calefacción para el funcionamiento del ventilador.
Proporcione un retraso de tiempo que retrasa la parada del ventilador para enfriar los pines.
Prever un contactor para cortar la alimentación en caso de actuación de uno de los termostatos de seguridad
El contactor estará equipado con un contacto auxiliar (NO/NC) para transferir la información a la regulación de la unidad de ventilación o al BMS.

Construcción

Cuerpo y caja IP44 en acero tratado Aluzinc.
Conexión mediante bridas no perforadas.
Ojal IP44 para cortar.
Elementos calefactores blindados en acero inoxidable 304.
Termostatos de seguridad con contacto NC precableados en serie, para ser conectados a un contactor de potencia externo:
1 termostato de seguridad con rearme automático 50°C.
1 termostato de seguridad con rearme manual, punto de consigna 100°C.
2 LED que indican fallo del modo de funcionamiento / calefacción

Regulación PID

1 Regulador de potencia electrónico tipo Triac.
1 sensor de flujo de aire de seguridad.
Comunicación ModBus RTU en puerto RS485 (alarmas, ...).

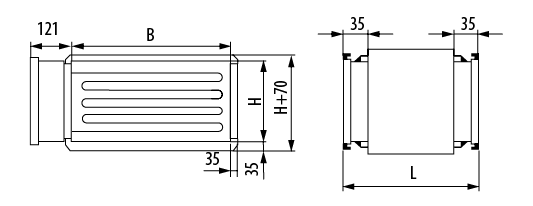

B (mm)	H (mm)	L (mm)	Potencia (kW)
400	200	370	6 a 12
400	200	420	15
500	250	370	6 a 12
500	250	600	24
500	300	370	9 a 24
500	300	440	30
600	300	370	9 a 18
600	300	440	27
600	300	520	36
600	350	370	12 hasta 30
600	350	500	42
700	400	370	15 hasta 42
700	400	440	60
800	500	370	21 hasta 39
800	500	500	66
1000	500	370	24 hasta 45
1000	500	500	66
