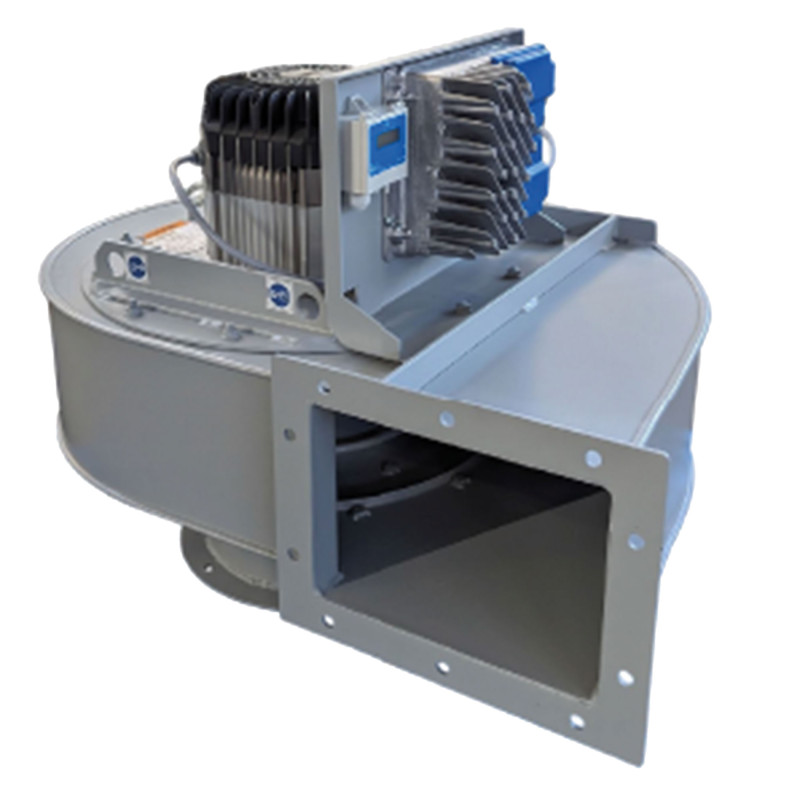

ART EC
Ventiladores motorizados
Accionamiento directo - Reacción < 8.600 m3/h
Ver más grande
ART EC
Nuevo producto
 |
Cumple con ErP 2015 |
||
 |
 |
||
- Huella reducida
- Motores ECM de bajo consumo
- Regulación integrada de COP y CAV
- Visualización de flujo o presión
Extracción de aire viciado de locales industriales.
Extracción de contaminantes en cocinas profesionales.
Temperatura máxima del aire extraído en modo permanente 60°C.
Introducción de aire fresco con importante presión disponible.
-
Descripción
-
Dimensiones
-
Documentación
-
Precio Público
-
Software
-
Referencias
Caudal: 700 a 8.600 m3/h.
Presión: 4.400 Pa.
3 tamaños: 400 / 450 / 500.
4 posiciones de voluta en rotaciones derecha e izquierda.
Versión regulada: ART EC COP-CAV con indicador de presión o caudal.
Construcción
Motorización
Presión: 4.400 Pa.
3 tamaños: 400 / 450 / 500.
4 posiciones de voluta en rotaciones derecha e izquierda.
Versión regulada: ART EC COP-CAV con indicador de presión o caudal.
Construcción
- Carrocería de acero al carbono tratada con imprimación por cataforesis y luego pintura de poliuretano RAL 7045. Apto para ambientes de corrosión clase C3.
- Ventilador centrífugo de simple aspiración de alta eficiencia y bajo nivel sonoro.
- Turbina de chorro. Curva caudal/presión que permite una pequeña variación del caudal cuando varían las pérdidas de presión.
- Rueda montada directamente en el extremo del eje del motor, motor con brida fijado en la voluta.
- Voluta regulable en sentido horario y antihorario de 4 posiciones con funcionamiento del motor de eje vertical.
Motorización
- Motor ECM, clase F, con controlador remoto IP55:
- Controlador de alimentación trifásico 230/400V 50/60Hz para tamaños 400 y 450.
- Controlador de alimentación trifásico 400/690V 50/60Hz para el 500.
- Protección térmica integrada en el controlador.
ART EC
| Modelo | A | B | C1 | C2 |
| ART 401 N5A RD 90 2,2kW | 657 | 796,5 | 462 | 578 |
| ART 401 N5A RD 100 3,6kW | ||||
| ART 451 N5A RD 112 5,1kW | 739 | 897 | 525 | 652 |
| ART 501 N5A RD 132 7,9kW | 826 | 991 | 550 | 679 |
| ART 501 N5A RD 160 12,6kW | 826 | 991 | 580 | 709 |
Especificaciones detalladas
Páginas de catálogo de texto (CT)
Precio de tarifa pública
Páginas de catálogo de precios (CP)
Instrucciones de instalación
Instrucciones de instalación (NT)
