GTLB1 ATEX - GTLB3 ATEX

Anciennes gammes

Centrifuges - Réaction < 45000 m3/h

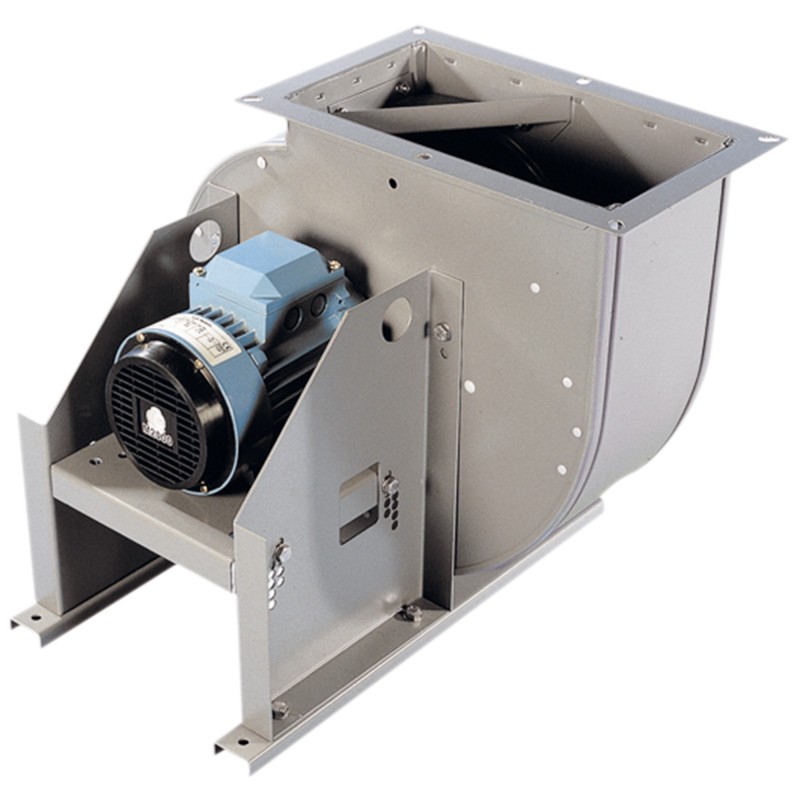

Agrandir l'image

GTLB1 ATEX - GTLB3 ATEX

Anciennes gammes

Centrifuges - Réaction < 45000 m3/h

	ErP non applicable

Conformité Norme ATEX Zone 2 Gaz
Entraînement direct ou transmission
Encombrement réduit

Application
Extraction d’air ou ventilation de locaux dont l’atmosphère contient un ou plusieurs composés explosifs.
Turbine à réaction.
Installation à l’intérieur ou à l’extérieur.
Température du flux d’air de -20°C à +40°C.

Bâtiments industriels et logistiques

Description
Dimensions
Documentation
Prix Public
Logiciel
Les références

Conformes avec la directive 2014/34/UE ATEX

Zone ATEX Gaz
- GTLB1 - GTLB3 Exde : II 3G Exde IIA et IIB T4.

Entraînement

Entrainement direct : GTLB1
- 10 tailles : 025 / 028 / 031 / 035 / 040 / 045 / 050 / 056 / 063 / 071.
Entrainement par transmission poulies/courroies : GTLB3
- 10 tailles : 025 / 031 / 040 / 045 / 050 / 056 / 063 / 071 / 080 / 090.

Construction

GTLB1 roue montée directement en bout d’arbre moteur.
GTLB3 transmission par poulies et courroies.
Enveloppe en tôle d’acier galvanisé.
Pavillon d’aspiration en laiton ou en cuivre.
Turbine à réaction, courbe débit/pression autorisant une faible variation de débit lorsque les pertes de charge varient.
Ventilateur à rendement élevé et faible niveau sonore.
La totalité de l’ensemble : turbine / volute, forme un système anti-étincelles.

Motorisation
